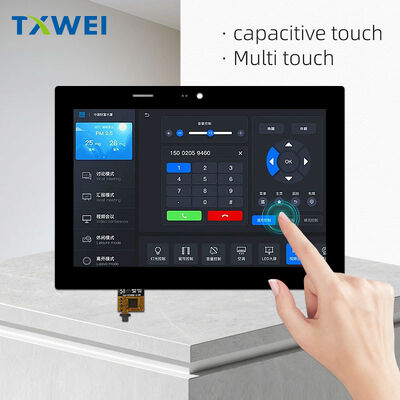

8 inç kapasitif dokunmatik ekran LCD ekran MIPI arayüzü 1200 * 1920 güvenlik ekranı bitki ışık kontrol ekran modülü

Ürünler

8 inç kapasitif dokunmatik ekran LCD ekran MIPI arayüzü 1200 * 1920 güvenlik ekranı bitki ışık kontrol ekran modülü

MOQ:	1
fiyat:	Anlaşılabilir
teslim süresi:	7-16gün
Ödeme yöntemi:	L/C,D/A,D/P,T/T
Tedarik kapasitesi:	10000 adet

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

SHENZHEN

Marka adı

TXWEI

Sertifika

CE FCC ROHS

Model numarası

TXW800042B0-YLT

Belge

Piksel sayısı:

1200*1920

Görüntüleme Yönü:

IP'ler

Ekran Arabirimi:

MIPI 4 şeritli

Parlaklık:

500 nit

Aktif Alan:

107.64 çarpı 172.22

Anahat Boyutu:

137,61*197,06*4,5 mm

Çalışma sıcaklığı:

-10+60°C

Depolama Sıcaklığı:

-20+70 ℃

Pim sayısı:

31pin

Dokunmatik Teknoloji:

Dokunmatik arayüz:

Dokunma IC:

GT1151QM

Vurgulamak:

8 inç kapasitif dokunmatik LCD ekran

MIPI arayüzlü güvenlik ekran modülü

TFT LCD bitki ışık kontrol ekranı

Ürün Tanımı

TXW800042B0-YLT

8.0" WQXGA+ TFT LCD, entegre CTP ile

1200 × 1920 · 4 şeritli MIPI · 500cd/m2 · 2.80mm LCM · G+G Kapasitif dokunma · Tüm yönlü görüntülemeÜrün Felsefesi

TXW800042B0-YLT, bir ekran modülünün ne olabileceğine dair temel bir yeniden düşünceyi temsil eder. Sadece bir dokunmatik panel takılmış bir ekran değil.ve aydınlatma tek tutarlı bir varlık olarak tasarlanmıştır.

Bu modül, modern taşınabilir elektroniklerde belirli bir tasarım gerginliğini ele alıyor: pixel yoğunluğunun artması ve fiziksel kalınlığın azalması arasındaki çatışma.85 mm toplamda dokunmatik entegrasyonla, beş yıl önce pratik olmayacak bir biçim faktörüne ulaşırken, portre odaklı 8.0 inçlik bir çapraz üzerinde 2.3 milyon bireysel olarak adreslenebilir piksel sunar.

Ekran Mimarlığı

Piksel Matris

Aktif matris 1200 sütun ve her biri bir RGB dikey şerit alt piksel üçlüsünü kontrol eden 1920 sıra ince filmli transistör kullanır.0897mm vertical pitch yields a pixel density sufficient for typographic refinement at typical handheld viewing distances — approximately 40 to 60 centimeters — without the computational and power penalties of 4K-class resolutions.

107.64 mm × 172.22 mm aktif alanı 10:16 boyut oranını işgal etmektedir.Modülün belge merkezli uygulamalarda kullanılması için tasarlanan karar, kaydırma arayüzleri ve yükseklik bilgi hiyerarşisini aktarırken portre modu enstrümantasyonu.

Optik Mod

Normalde siyah iletim işlevi iki farklı avantaj sağlar.ışık absorbe eden yüzey ️ işlevsel olarak nötr yoğunluklu bir filtre ️ boşluk hallerinde algılanan güç tüketimini azaltan ve çevresel aydınlatmada kontrastı iyileştirenİkincisi, sıvı kristal katmanın voltaj bağımlı optik dönüşü, normal beyaz alternatiflerine göre insan aydınlık algısı ile daha yakın bir şekilde uyumlu bir gama tepki üretir.Özellikle kritik gölge bölgesinde %20'nin altındaki dijital sürücü.

Görme Özellikleri

Tüm O'Clock görüntüleme teknolojisi geleneksel TFT tasarımlarını kısıtlayan yönsel asimetriyi ortadan kaldırıyor.ve ikinci kutuplaştırıcı, kabul edilebilir kontrast konusunun azimut 360 derece boyunca eşit şekilde uzanması için tasarlanmıştır.Bu, basit bir tazminat filmi yığılmasının yerine kontrol edilen ön eğme açı dağılımı ve çift alan veya çok alanlı sıvı kristal hizalanması ile elde edilir.

Pratik sonuç: Ortak bir görüntüleme ortamına monte edilmiş bir cihazya da oyun el cihazı gözlemcinin konumundan bağımsız olarak aynı rengi ve kontrastı sunar.Renk tersine dönüşü yok, gama kayması yok, sapık açılarda ışık çarpımı yok.

Dokunma Entegrasyonu

Yapısal Tasarım

Kapasitif dokunmatik panel, G + G (Şüşe + Cam) mimarisini kullanır: 1.1 mm Panda cam kapak lens, 0.20 mm SCA optik bağlama tabakası, 0.55 mm sensör camı, desenli ITO veya metal ağ elektrotları ile, ve ikinci bir 0.20mm SCA katmanı ekran yüzeyine laminat. Toplam dokunmatik yığın kalınlığı: 1.85mm ± 0.15mm, yardımcı malzemeler hariç.

Bu yapı, mutlak incelik yerine dayanıklılığa ve optik berraklığa öncelik verir. 1,1 mm kapak camı, 750 g yük altında ≥7H yüzey sertliği sağlar.kalem basıncıSCA (Solid Clear Adhesive) katmanları, sıvı bağlı alternatiflerde Fresnel yansımalarına ve paralaks hatasına neden olan hava boşluklarını ortadan kaldırır.

Algılayıcı Özellikleri

GT1151QM denetleyici, eldiven ve ıslak el işletim modları ile beş nokta eşzamanlı izlemeyi destekler. Bunlar pazarlama özellikleri değil, mühendislik gereklilikleridir:Tıbbi personel, lateks veya nitril eldivenleri ile cihazları kullanır.Endüstriyel operatörler nemli veya kirli ellerle çalışırken, dış mekan kullanıcıları yağmur ve kondansiyonla karşılaşıyor.

Denetleyici, 1.8V mantıksal seviyelerde I2C üzerinden, ayrı 2.8V analog güçle iletişim kurar.Sistem güç tüketimini azaltmak ve dokunma gecikmesinin iyileştirilmesi. Özel bir sıfırlama hattı (CTP_RST), kontrolörün tam sistem yeniden başlatılmadan kurtarılmasını sağlar.

Optik entegrasyon

Dokunmatik panel, spesifik spektral özelliklere sahip IR siyah yarı şeffaf bir filtre bölgesini içerir: 550nm görünür dalga boyunda% 515 iletim, 850nm kızılötesi'nde% 80 iletim. This enables proximity sensing or ambient light detection behind the cover glass without compromising display aesthetics — the sensor area appears as uniform black to the user while remaining transparent to IR emitters and detectors.

Arayüz Tasarımı

MIPI DSI Uygulama

Dört şeritli MIPI DSI arayüzü, eski paralel RGB ve LVDS standartlarından kasıtlı bir sapmayı temsil eder.Her veri şeridi, özel bir saat çifti olan CLKP/CLKN ile D0P/D0N ile D3P/D3N arasında tamamen diferansiyel bir çift olarak çalışır.Bu mimari, elektromanyetik olarak düşmanca ortamlarda güvenilir çalışmayı mümkün kılan doğal ortak mod gürültü reddini sağlar: hücresel alıcıların yakınında, güç kaynaklarını değiştirmek,ve motor sürücüleri.

Seri protokol, paralel alternatifler için 40+'a kıyasla pin sayısını güç, zemin ve arka ışık dahil olmak üzere toplam 31'e düşürür.Daha basit PCB yönlendirmesiHer miligram ve milimetre küpün tasarım maliyeti taşıdığı taşınabilir cihazlar için bu tasarruflar önemsizdir.

Pin örgütlenmesi

31 pinli FPC, fonksiyonel olarak ilişkili sinyalleri, alternatif toprak dönüşleri ile gruplar:

Pins 1 ′′3: LEDA (arka ışık anodu, üç kat fazla)
Pin 5 ̊8: LEDK (arkaplan ışığı katodu, dörtlü dönüş)
Pins 11~12: D2P/D2N (MIPI veri şeridi 2)
Pins 14-15: D1P/D1N (MIPI veri şeridi 1)
Pins 17 ̇18: CLKP/CLKN (MIPI saati)
Pins 2021: D0P/D0N (MIPI veri şeridi 0)
Pins 2324: D3P/D3N (MIPI veri şeridi 3)

9, 10, 13, 16, 19, 22, 25, 28'deki toprak düğümleri, yüksek hızlı diferansiyel çiftler arasında dönüş yolları ve koruma sağlar.26) Gelecekteki arayüz genişlemesi veya test erişimi için rezerv pozisyonları.

Güç Mimarlığı

Voltaj rayları

Modül üç ayrı tedarik alanı gerektirir:

IOVCC (1.65V ∼ 3.3V):Geniş uyumluluğu olan I / O mantık kaynağı. 1.65V minimum, modern düşük voltajlı SoC'lere doğrudan arayüz sağlar; 3.3V maksimum, seviye dönüşümü olmadan eski 3.3V mantık ailelerini barındırır.

VDD (2.8V ¥ 3.3V):Çekirdek DC/DC dönüştürücü girişi. Dahili şarj pompası, bu tek raydan tüm TFT özel voltajları üretir. VGH (~ 18V, kapı ON), VGL (~ 8V, kapı OFF), VSP/VSN (analog referans),ve VCOM (ortak elektrot).

CTP_VDD (2.8V):Özel dokunmatik denetleyici analog güç kaynağı, gürültü bağlantısını kapasitif algılama kanallarına geçirmeyi önlemek için ekran gücünden izole edilmiştir.

Sıralama Gereksinimleri

HX8279D sürücü IC, kilitlenmeyi önlemek ve güvenilir başlatmayı sağlamak için sıkı bir güç açma dizisini uyguluyor:

VDD operasyonel eşiğe yükseltildi
RESETB, belirtilen asgari süre için düşük
VGL, VGH'den önce üretir (VGL ve GND arasındaki Schottky diyot koruması, VDD ve VSP aynı anda başladığında parazitik SCR etkinleşmesini önler)
VGL dengelenmesinden sonra VGH rampları
MIPI arayüzü, başlatma kodlarını alan Yüksek Hızlı moduna girer
GOA MUX ve zamanlama kayıtları, sıfırlama serbest bırakılmasından sonra 50ms içinde yazılır
Ekran çıkışı etkinleştiriyor, fabrika varsayılan gamma ile ilk kareyi sunuyor

Güç kesme sırası bu sırayı tersine çevirir ve STBYB ifadesi kontrol edilen kapatmayı tetikler.Dış güç yönetimi karmaşıklığını azaltmak.

Işıklandırma Sistemi

LED Dizisi

Kenar aydınlatma konfigürasyonunda yirmi yedi beyaz LED, 107.64 mm × 172.22 mm aktif alanda tekdüze arka ışıklandırma sağlar.225mA tipik akım ile 6V ileri voltaj, ekran ve dokunmatik yığın üzerinden 500 cd/m2 parlaklık verir.

Kenar aydınlatma yaklaşımı, bir veya daha fazla panel kenarına yerleştirilen LED'ler ile yansıtıcı bir boşluk tarafından yönlendirilmiş ve bir difüzör filmi aracılığıyla çıkarılan ışık ile 2.80mm LCM kalınlığı, doğrudan arka ışıklandırma yapamaz.Karşılaştırma mutlak parlaklıktır: 500 cd/m2 kapalı ve ılımlı açık hava kullanımı için yeterlidir, ancak doğrudan güneş ışığı okunabilirliği için geliştirme gerektirir.

Yaşam boyu özellikleri

LED ömrü, LED başına 32mA'da ölçülen başlangıç parlaklığının %50'inde 30.000 saat olarak belirtilmiştir.Bu ölçüm, felaket bir başarısızlık yerine gerçek dünyadaki bozulmayı yansıtır., ani karanlık yerine yaşamın sonunun görünür bir göstergesi.

Özellik açıkça, LED başına 37mA'dan fazla çalışma akımının bozulmayı hızlandırdığı konusunda uyarır.Geçerli düzenlemeleri uygulamak, yeterli ısı batırma ve belki de en önemlisi, maksimum çıkış yerine orta seviyelere ayarlanabilen kullanıcı ayarlanabilir parlaklık kontrolleri.

Çevre Hakları

Altı nitelik testi çevresel dayanıklılığı doğrular:

Yüksek sıcaklıkta depolama (+70°C, 96 saat):Elektrik çalıştırmadan termal stres altında malzeme istikrarını ve mühürleme bütünlüğünü doğrular.veya ekran bozulması.

Düşük sıcaklıkta saklama (-20°C, 96 saat):Soğuk başlatma kabiliyetini ve malzeme esnekliğini sağlar. Standart ekranlar bu sıcaklıklarda sıvı kristal viskozitesi artışlarına ve yanıt süresi çöküşüne maruz kalır;Bu modül operasyonel hazırlığı koruyor..

Yüksek sıcaklıkta çalışma (+60°C, 96 saat):Maksimum nominal sıcaklıkta tam elektrik çalışması. Ekran, termal kaçış, renk değişikliği veya erken LED bozulması olmadan tüm işlevsel parametreleri korumalıdır.Sıvı kristal sızıntısı, çalışma termal stresinde otomatik bir arıza oluşturur..

Düşük sıcaklıkta çalışma (-10°C, 96 saat):Soğuk ortamlarda gerçek zamanlı performans doğruluyor. Cam substratları ve sıvı kristal dolumu arasındaki diferansiyel termal kasılma nedeniyle  düşük sıcaklıklı kabarcıklar  kesinlikle yasaktır.Son mühür gevşeme ve çerçeve gökkuşağı etkileri de aynı şekilde yasaklanmıştır..

Yüksek Sıcaklık/Nitelik Depolama (50°C, 90%RH, 96 saat):Modül, tropikal veya kontrolsüz depo ortamlarında mühür bütünlüğünü ve elektrik yalıtımını korumalıdır.

Termal Şok Döngüsü (10 döngü, -10°C'den +60°C'ye, 30 dakikalık duraklama):Cam, metal, polimer ve yapıştırıcı malzemeler arasındaki termal genişleme katsayısı uyumsuzluklarını ortaya çıkarır.

Mekanik Entegrasyon

Modül Boyutları

LCM ölçüleri 114.60mm × 184.10mm × 2.80mm'dir. Dokunma entegrasyonu ile toplam kalınlık 4.85mm ± 0.2mm'ye çıkar. Dokunma paneli ekran aktif alanını yaklaşık 0.4 mm. yan başına 108.44 mm × 173.02 mm görüntülenebilir alan 107.64 mm × 172.22 mm ekran aktif alanına karşı

Kapak Camı Özellikleri

1.1 mm Panda cam kapak lensine şunlar dahildir:

AF (Parmak izi karşıtı) kaplama: lekelerin görünürlüğünü ve temizlik sıklığını azaltan oleofobik yüzey işlemi
Siyah basılı kenarlık: yapıştırıcı çizgileri, sensör izlerini ve kenar kesintilerini kullanıcı görünümünden gizler
IR yarı şeffaf bölge: dokunmatik entegrasyon bölümünde açıklandığı gibi
Koruyucu film: üretim sırasında uygulanır, son montajdan önce bütünleyici tarafından çıkarılır

FPC Tasarımı

Ekran FPC, alt kenarından 0,50 mm mesafe ile 31 pozisyonda çıkıyor, FH26-31S-0.3SHW ((10) konektörü veya eşdeğerine uygun.Dokunma FPC, I2C arayüzü için 8 pozisyonla ayrı ayrı çıkarHer iki FPC'de de yüksek hızlı MIPI sinyallerinin kapasitif dokunma algılama kanallarına birleştirilmesini önlemek için her iki yüzeyde de elektromanyetik koruyucu film bulunur.

Çelik bir takviye plağı (0,2 mm kalınlığında) bağlantı bölgesinde mekanik destek ve elektrikli topraklama sağlar.CTP FPC, koruyucu filmi çıkarmak için bir çekme sekmesini içerir   bir küçük detay, montaj sırasında yapışkan kalıntı ve kirlenmeyi önler.

Başvurular

Tıbbi Cihazlar

16.7M renk derinliği, OTP'den istikrarlı gama kalibrasyonu ve eldivenli uyumlu dokunuş, hasta monitörleri, taşınabilir ultrason ve elle tutulan teşhis araçları için gereksinimleri karşılar.Portre yönelimi hayati belirtiler eğilimlerini göstermeye ve uzunlamalı hasta verilerini incelemeye uygun.

Endüstriyel İnsan-Makine Arayüzü

Geniş sıcaklıkta çalışma (-10 ° C'den +60 ° C'ye), MIPI diferansiyel sinyalleme yoluyla sağlam EMI bağışıklığı ve 7H yüzey sertliği fabrika zemin gerçekliklerini ele alıyor.Ekran, yüksek ortam ışığı koşullarında koruyucu kapak camı ile okunabilirliği korur.

Taşınabilir Oyunlar ve Eğlence

Yüksek piksel yoğunluğu ve hızlı yanıt süresi, sürekli seanslar sırasında ellerinizi yormayan ergonomik tasarımları sağlar.Tüm yönlü görüntüleme paylaşılan cihazlarla çok oyunculu senaryoları destekler.

Otomobil iç mekanları

Portre yönelimi, merkezi konsol bilgi ekranlarına ve arka koltuk eğlencesine uygundur. Geniş sıcaklık yeterliliği, çöl otoparkından kuzey kutup soğuklarına kadar kabin termal aşırılıklarına hitap eder.MIPI uyumluluğu, modern otomobil infotainment işlemcileri ile entegrasyonu kolaylaştırır.
