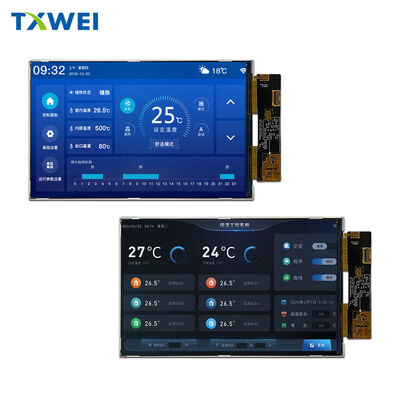

8 inç ekran 1200*1920 Güvenlik ekipmanları ekranı MIPI Arabirim LCD modülü ekran seçmeli dokunmatik ekran

Ürünler

8 inç ekran 1200*1920 Güvenlik ekipmanları ekranı MIPI Arabirim LCD modülü ekran seçmeli dokunmatik ekran

MOQ:	1
fiyat:	Anlaşılabilir
teslim süresi:	7-16gün
Ödeme yöntemi:	L/C,D/A,D/P,T/T
Tedarik kapasitesi:	10000 adet

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

SHENZHEN

Marka adı

TXWEI

Sertifika

CE FCC ROHS

Model numarası

TXW800042B0

Belge

Piksel sayısı:

1200*1920

Görüntüleme Yönü:

IP'ler

Ekran Arabirimi:

MIPI 4 şeritli

Parlaklık:

500 nit

Aktif Alan:

107.64 çarpı 172.22

Anahat Boyutu:

114,6*184,1*2,8 mm

Çalışma sıcaklığı:

-10+60°C

Depolama Sıcaklığı:

-20+70 ℃

Pim sayısı:

31pin

Vurgulamak:

8 inç MIPI LCD ekran modülü

1200x1920 TFT LCD ekranı

dokunmatik ekranlı güvenlik ekipmanları ekranı

Ürün Tanımı

✦ TXW800042B0 ✦

8.0" Ultra-İnce WQXGA+ Ekran Modülü

➤ 1200×1920 Çözünürlük · 4-Şerit MIPI DSI · 550 cd/m² · 2.8mm Profil · Her Yönden Görüntüleme

◆◆◆ Taşınabilir Görsel Mükemmelliği Yeniden Tanımlayan Ekran ◆◆◆

Her milimetrenin önemli olduğu ve her pikselin değerli olduğu bir dünyada, TXW800042B0 taviz vermeyi reddeden tasarımcılar için kesin 8.0 inçlik ekran çözümü olarak öne çıkıyor. Shenzhen Tianxianwei Technology tarafından tasarlanan bu başyapıt, 1200×RGB×1920 çözünürlük sunuyor - bu da inanılmaz derecede ince 2.80mm toplam kalınlık içine sıkıştırılmış 2.80mm toplam kalınlık hızlarda 24 bit renk bilgisi taşıyan dört tam diferansiyel veri çifti.

Bir sonraki nesil tableti, üst düzey bir elde taşınabilir teşhis cihazını, sürükleyici bir taşınabilir oyun konsolunu veya sofistike bir endüstriyel HMI panelini tasarlıyor olun, bu ekran ürününüzü sıradandan olağanüstüye dönüştürür. RGB dikey şerit piksel mimarisi tıbbi görüntüleme taleplerini karşılayan renk doğruluğunu sağlarken, 550 cd/m² parlaklık daha zayıf ekranları yenen ortam ışığı zorluklarını aşar.

◆◆◆ Dikkat Çeken Görsel Performans ◆◆◆

▪ Tavizsiz Çözünürlük

 yapıştırıcı bağlama, conta sızdırmazlığı veya dokunmatik panel laminasyonu için cömert çerçeve alanı sağlarken kompakt genel boyutları korur. 1200 yatay × 1920 dikey piksel matrisi standart HD ekranların önemli ölçüde ötesinde bir sıçramayı temsil eder. 0.0299mm × 0.0897mm piksel aralığı ile TXW800042B0, tipik izleme mesafelerinde bireysel pikselleri görünmez kılan bir piksel yoğunluğu elde eder - modern kullanıcıların talep ettiği akıcı tipografi, net simgeler ve fotoğraf gerçekçiliği sunar.

 yapıştırıcı bağlama, conta sızdırmazlığı veya dokunmatik panel laminasyonu için cömert çerçeve alanı sağlarken kompakt genel boyutları korur. 107.64mm × 172.22mm aktif alan dikey olarak optimize edilmiş 10:16 en boy oranı sağlar, bu da belge okuma, dikey kaydırmalı arayüzler ve yükseklik genişlikten daha önemli olan elde taşınabilir uygulamalar için mükemmeldir. Bu sadece bir Ekran değil - en iddialı görsel tasarımlarınız için bir Tuvaldir.

▪ Her Saatte Görüntüleme - Her Açıdan, Mükemmel

Ekran izleme açıları hakkında bildiğiniz her şeyi unutun. TXW800042B0, HER SAAT GÖRÜNTÜLEME teknolojisi sunar - her akla gelebilecek görüntüleme yönünden hızlarda 24 bit renk bilgisi taşıyan dört tam diferansiyel veri çifti.

Kullanıcınız cihazı sola, sağa, yukarı, aşağı veya herhangi bir çapraz kombinasyona eğse de, görüntü bozulmadan kalır. Renk ters çevirme yok. Gama kayması yok. Kontrast çökmesi yok. Bu 360 derecelik tekdüzelik sadece bir özellik değil - dinamik, öngörülemeyen ortamlarda kullanılan ürünler için rekabet avantajıdır.

▪ Normalde Siyah - Derin, Zengin, Otantik

 yapıştırıcı bağlama, conta sızdırmazlığı veya dokunmatik panel laminasyonu için cömert çerçeve alanı sağlarken kompakt genel boyutları korur. Normalde Siyah geçirimli TFT aktif matris mimarisi, renkleri öne çıkaran ve içeriği canlandıran gerçek siyahlar sunar. Karanlık ortamlarda soluk görünen Normalde Beyaz panellerin aksine, bu ekran HDR içeriğini canlandıran gölge ayrıntısını ve kontrast oranlarını korur - özel HDR işlemeye gerek kalmadan.

◆◆◆ MIPI DSI - Modern Mükemmelliğin Arayüzü ◆◆◆

▪ 4-Şerit Yüksek Hızlı Diferansiyel Sinyalleşme

TXW800042B0, eski Paralel Arayüzleri terk ederek, amiral gemisi akıllı telefonlarda ve üst düzey tabletlerde bulunan aynı yüksek performanslı diferansiyel sinyalleşme standardı olan 4 şeritli MIPI DSI (Ekran Seri Arayüzü) lehine kullanır. Bu sadece bir arayüz seçimi değil; somut mühendislik faydaları sağlayan stratejik bir karardır:

✓ EMI Bağışıklığı
Diferansiyel çiftler, kablosuz alıcı-vericilerden, motor sürücülerinden ve anahtarlamalı güç kaynaklarından gelen ortak mod gürültüsünü reddeder - elektromanyetik olarak zorlu ortamlarda güvenilir çalışmayı sağlar.

✓ Azaltılmış Pin Sayısı
Paralel RGB veya LVDS çözümleri için 40'tan fazla pin yerine yalnızca toplam 31 pin, PCB yönlendirmesini ve konektör seçimini basitleştirir.

✓ Uzatılmış Kablo Uzunlukları
MIPI'nin sağlam sinyalleşmesi, sinyal bozulması olmadan daha uzun esnek kablo uzunluklarını destekler - kapaklı, kaydırıcılı veya eklemli cihaz mimarileri için kritiktir.

✓ Daha Düşük Güç Tüketimi
Seri iletim, çok bitli paralel veri yollarına kıyasla dinamik güç dağılımını doğal olarak azaltır - taşınabilir uygulamalarda pil ömrünü uzatır.

▪ Pin Yapılandırması - Temiz, Mantıksal, Entegrasyona Hazır

31 pinli FPC konektörü, sinyalleri mühendislik hassasiyetiyle düzenler:

◈ LEDA (Pin 1-3): Arka ışık anot güç girişi - üçlü Yedekli bağlantılar, 27 LED dizisi boyunca tekdüze akım dağılımını sağlar.

◈ LEDK (Pin 5-8): Arka ışık katot dönüşü - Dört pin, dirençli kayıpları ve termal konsantrasyonu en aza indirir.

◈ MIPI Veri Yolları: D0P/D0N, D1P/D1N, D2P/D2N, D3P/D3N - Saniyede 1 Gbps'ye kadar hızlarda 24 bit renk bilgisi taşıyan dört tam diferansiyel veri çifti.

◈ MIPI Saati: CLKP/CLKN - özel diferansiyel saat, tüm çalışma koşullarında hassas veri örneklemesini sağlar.

◈ RESET (Pin 27): Akıllı gürültü filtrelemeli Aktif düşük donanım sıfırlama - Yanlış tetiklemeyi önlemek için belirtilenden daha kısa darbeler otomatik olarak reddedilir.

◈ Güç Rayları: VDD 3.3V (DC/DC), VDD 1.8V (I/O), IOVCC 1.65-3.3V - modern SoC'ler ve uygulama işlemcileriyle esnek voltaj uyumluluğu.

◆◆◆ Güç Mimarisi - Akıllı, Verimli, Korumalı ◆◆◆

▪ Çoklu Ray Hassasiyetli Güç Teslimatı

TXW800042B0, yatırımınızı koruyan ve sistem tasarımını basitleştiren sofistike güç yönetimi entegre eder:

◈ IOVCC (1.65V - 3.3V):
Geniş aralıklı G/Ç voltajı uyumluluğu, seviye çeviricilere gerek kalmadan 1.8V, 2.5V veya 3.3V mantık ailelerine doğrudan bağlantı sağlar - BOM maliyetini ve PCB karmaşıklığını azaltır.

◈ VDD (2.8V - 3.3V):
Sıkı düzenleme gereksinimlerine sahip çekirdek DC/DC dönüştürücü beslemesi. Dahili şarj pompası, bu tek girişten tüm TFT'ye özgü voltajları üretir.

◈ VGH (Pozitif Kapı Sürücüsü): ~18V
Dahili olarak harici şarj pompası aracılığıyla üretilir - tam sıvı kristal yük transferi için TFT piksel transistörlerini tamamen AÇAR.

◈ VGL (Negatif Kapı Biası): ~-8V
Dahili olarak üretilir - piksel transistörlerini derin KAPALI durumda tutar, titremeye ve görüntü tutulmasına neden olan eşik altı sızıntıyı önler.

◈ VSP/VSN (Analog Raylar):
Gama referans merdiveni için pozitif ve negatif besleme - panelden panele tutarlılık için OTP aracılığıyla fabrika ayarlı.

▪ Kritik Güç Sıralaması - Dahili Koruma

 yapıştırıcı bağlama, conta sızdırmazlığı veya dokunmatik panel laminasyonu için cömert çerçeve alanı sağlarken kompakt genel boyutları korur. HX8279D sürücü IC'si kilitlenmeyi önleyen ve güvenilir başlatmayı sağlayan akıllı güç açma sıralaması uygular:

Adım 1: VDD çalışma seviyesine yükselir
Adım 2: RESETB minimum süre için düşük olarak belirtilir, dahili durum makinesi sıfırlamasını tetikler
Adım 3: VGL negatif voltajı önce üretilir (harici Schottky diyot koruması aracılığıyla) - parazitik SCR aktivasyonunu önlemek için kritiktir
Adım 4: VGL stabilizasyonundan sonra VGH pozitif voltajı yükselir
Adım 5: MIPI arayüzü Yüksek Hızlı moda girer, ilk yapılandırma kodlarını alır
Adım 6: GOA MUX ve zamanlama kayıtları, doğru kapı sürücüsü başlatılmasını sağlamak için sıfırlama yayınlandıktan sonra 50ms içinde yazılmalıdır
Adım 7: Ekran çıkışı etkinleştirilir, fabrika varsayılan gama ile İlk Kareyi sunar

Bu sıralı yaklaşım, rakip ekranların gerektirdiği karmaşık harici güç yönetimi devrelerini ortadan kaldırarak tasarım riskinizi azaltır ve pazara sunma süresini hızlandırır.

◆◆◆ Arka Işık Parlaklığı - Dayanıklılık İçin Tasarlanmış ◆◆◆

▪ 27-LED Kenar Aydınlatma Dizisi

Entegre arka ışık sistemi, dikkatlice optimize edilmiş bir kenar aydınlatma yapılandırmasında 27 yüksek verimli beyaz LED kullanır. Bu sadece aydınlatma değil - gerçek dünya performansı için tasarlanmış optik mühendisliktir:

◈ 550 cd/m² Tipik Parlaklık:
Tüketici sınıfı ekranların 400-450 cd/m² tipik değerini aşar, ofis aydınlatması, araç içi ve orta düzey dış koşullar altında okunabilirliği sağlar.

◈ ≥75% Tekdüzelik (Minimum):
Titiz optik tasarım, ucuz alternatifleri rahatsız eden "sıcak noktaları" ve "karanlık köşeleri" önler. İçeriğiniz kenardan kenara tutarlı bir şekilde parlak görünür.

◈ 8.4V - 9.6V İleri Voltaj Aralığı:
Orta düzey düzenleme doğruluğuna sahip ucuz yükseltici dönüştürücüleri barındırır - Hassas Referanslara gerek yoktur.

◈ 225mA Tipik Akım:
Termal yönetim karşılığında optimum verimlilik için dengelenmiştir. LED dizisi, uzatılmış güvenilirlik için termal tasarım marjları içinde rahatça çalışır.

▪ 30.000 Saat LED Ömrü - Uzun Ömürlü

 30.000 saate kadar %50 parlaklık (LED başına 32mA'da) olarak derecelendirilmiştir, bu arka ışık tipik ürün yaşam döngülerini önemli ölçüde aşar. Bağlam için:

✓ Günde 8 saat kullanım = 10+ yıl hizmet
✓ Günde 16 saat kullanım = 5+ yıl sürekli çalışma
✓ 7/24 endüstriyel kullanım = bakım düşüncesinden önce 3.4 yıl

Özellik, çalışma akımının doğrudan uzunluğu etkilediğini açıkça belirtir - bilgilendirilmiş termal ve elektriksel mühendislik kararlarını sağlayan bir tasarım dürüstlüğü. Uygun akım düzenlemesi ve termal yönetim uygulayın, ekranınız hizmet verdiği üründen daha uzun ömürlü olacaktır.

◆◆◆ Mekanik Ustalaşma - İnce, Hassas, Entegre Edilebilir ◆◆◆

▪ 2.80mm Toplam Kalınlık - Olasılıkları Yeniden Tanımlama

Sadece 2.80mm toplam kalınlık ile TXW800042B0, geleneksel ekran modülleriyle daha önce imkansız olan ürün tasarımlarını mümkün kılar:

Taşınabilirlik açısından kağıt defterlerle yarışan ultra ince tabletler
Ekran boyutundan ödün vermeyen
giyilebilir teşhis cihazları
Standart duvar plakası derinliklerine sığan gömülü kontrol panelleri

Her gramın ve milimetrenin saha kullanılabilirliğini etkilediği taşınabilir cihazlar▪ Sorunsuz Entegrasyon İçin Hassas BoyutlarModül ayak izi 114.60mm × 184.10mm

 yapıştırıcı bağlama, conta sızdırmazlığı veya dokunmatik panel laminasyonu için cömert çerçeve alanı sağlarken kompakt genel boyutları korur. ±0.20mm kritik toleranslar, karmaşık fikstür veya ayar mekanizmaları olmadan doğrudan montajı sağlar.

 FPC çıkışı alt kenardan
 standartlaştırılmış ZIF uyumlu hatve ile, ince profilli muhafazalarda kablo yönlendirmesini basitleştirir. Dahil edilen mekanik çizim, muhafaza tasarımı için kapsamlı boyut verileri sağlar, şunları içerir:Modül kenarlarına göre
aktif alan konumlandırması
Güvenilir esnek ömür için FPC bükülme yarıçapı

önerileri

Harici arka ışık kontrolü için

LED sürücü devresi pedi
 konumları

Dokunmatik panel entegrasyon kılavuzları

 (her tarafta 0.3-0.5mm taşma önerilir)
◆◆◆ Güvenilirlik Doğrulandı - Beklentilerin Ötesinde Test Edildi ◆◆◆

▪ Altı Kapsamlı Çevresel Niteliklendirme
TXW800042B0, gerçek dünya dağıtım senaryolarında performansı doğrulayan kapsamlı stres testlerinden geçer:

◈ Yüksek Sıcaklık Depolama (+70°C / 96 Saat):
Çalışma dışı koşullarda aşırı termal stres altında malzeme stabilitesini ve sızdırmazlık bütünlüğünü doğrular. Test sonrası fonksiyonel doğrulama, eksik segment, kısa devre pikseller veya ekran bozulması olmadığını onaylar.

◈ Düşük Sıcaklık Depolama (-20°C / 96 Saat):
Standart ekranların sıvı kristal viskozite artışları ve tepki süresi çökmesi yaşadığı sıcaklıklarda soğuk çalıştırma yeteneğini ve malzeme esnekliğini sağlar.

◈ Yüksek Sıcaklık Çalışması (+60°C / 96 Saat):

En zorlu test - maksimum derecelendirilmiş sıcaklıkta tam elektriksel çalışma. Ekran, termal kaçak, renk kayması veya erken LED bozulması olmadan tüm fonksiyonel parametreleri korumalıdır. Operasyonel termal stres altında sıvı kristal sızıntısı otomatik başarısızlık anlamına gelir.

◈ Düşük Sıcaklık Çalışması (-10°C / 96 Saat):

Soğuk ortamlarda gerçek zamanlı performansı doğrular. Diferansiyel termal büzülmeden kaynaklanan düşük sıcaklık kabarcıkları kesinlikle yasaktır. Uç conta gevşemesi ve çerçeve gökkuşağı etkileri de benzer şekilde yasaktır.

◈ Yüksek Sıcaklık/Nem Depolama (50°C %90RH / 96 Saat):

Nem girişini ve korozyon mekanizmalarını hızlandırır. Modül, tropikal veya kontrolsüz depo ortamlarında sızdırmazlık bütünlüğünü ve elektriksel yalıtımı korumalıdır.

◈ Termal Şok Döngüsü (10 Döngü: -10°C ila +60°C):

Modülü 30 dakikalık hızlı yerleştirme geçişleriyle termal aşırılıklar arasında maruz bırakır. Bu, cam, metal, polimer ve yapışkan malzemeler arasındaki termal genleşme katsayısı uyumsuzluklarını ortaya çıkarır. Çerçeve gökkuşağı etkileri ve sızdırmazlık arızaları otomatik reddetme kriterleridir.

◆◆◆ Uygulamalar - Mükemmelliğin Fırsatla Buluştuğu Yer ◆◆◆

▪ Üst Düzey Tablet ve E-Okuyucu Cihazları

Dikey olarak optimize edilmiş 1200x1920 çözünürlük, 550 cd/m² parlaklık ve 2.8 mm ince profil, yeni nesil tabletler için ideal bir temel oluşturur. Her Yönden Görüntüleme, herhangi bir yönde rahat okuma ve gezinme sağlar - belgeler için dikey, video için yatay veya aradaki herhangi bir açı.

▪ Tıbbi ve Teşhis Cihazları

16.7M renk derinliği, her güç döngüsünde OTP'den yüklenen kararlı gama kalibrasyonu ve 30.000 saatlik LED arka ışık, hasta monitörleri, taşınabilir ultrason sistemleri ve elde taşınabilir teşhis araçlarının taleplerini karşılar. MIPI arayüzü, Qualcomm, MediaTek'ten gelen Tıbbi Sınıf SoC'lerle sorunsuz bir şekilde entegre olur

▪ Endüstriyel HMI ve Taşınabilir Kontrol Sistemleri

Geniş sıcaklık çalışması (-10°C ila +60°C), MIPI diferansiyel sinyalleşme yoluyla sağlam EMI bağışıklığı ve kompakt boyutlar, fabrika zeminleri, saha servis araçları ve dış mekan ekipmanlarının gerçeklerini ele alır. Ekran, yüksek ortam ışığı koşullarında koruyucu kapak camı aracılığıyla okunabilirliği korur.
▪ Oyun ve Eğlence Elde Taşınabilir Cihazları

Yüksek piksel yoğunluğu, hızlı tepki süresi ve canlı renk üretimi sürükleyici oyun deneyimleri yaratır. İnce profil, uzun oyun oturumlarında elleri yormayan ergonomik tasarımları mümkün kılar. Her Yönden Görüntüleme, cihazların paylaşıldığı ve farklı açılardan görüntülendiği çok oyunculu senaryoları destekler.
▪ Otomotiv İç Mekan Ekranları

Dikey yönlendirme, orta konsol bilgi ekranları, arka koltuk eğlence sistemleri ve dijital ayna değiştirmeleri için uygundur. Geniş sıcaklık niteliği, çöl park yerinden kutup soğuk çalıştırmalarına kadar kabin termal aşırılıklarını ele alır. MIPI uyumluluğu, modern otomotiv bilgi-eğlence işlemcileriyle entegrasyonu basitleştirir.
◆◆◆ Özelleştirme ve Mühendislik Desteği ◆◆◆

✦ Vizyonunuz, Mühendisliğimiz ✦
Shenzhen Tianxianwei Technology, TXW800042B0'ı mükemmel ekran çözümünüze dönüştürmek için kapsamlı özelleştirme hizmetleri sunar:

✦ Parlaklık Artırma
800+ cd/m² güneş ışığına dayanıklı varyantlar için LED akımı ve miktar modifikasyonları.

✦ Dokunmatik Entegrasyon
Yansıma önleyici ve parmak izi önleyici kaplamalı Projeksiyon Kapasitif (PCAP) dokunmatik panel laminasyonu.
