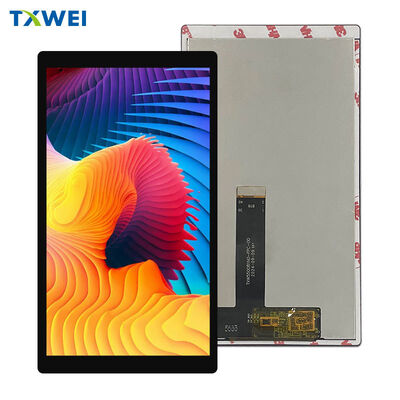

5.5 inç IPS tam görüntü ekranı MIPI LCD ekranı 1080*1920 kapasitif dokunmatik ekran LCD ekranı

5.5 inç IPS tam görüntü ekranı MIPI LCD ekranı 1080*1920 kapasitif dokunmatik ekran LCD ekranı

MOQ: 1
Standart ambalaj: Karton
teslim süresi: -25°C~50°C
Tedarik kapasitesi: 10000 adet
Detay Bilgi
Menşe yeri
Guangdong, Çin
Marka adı
TXWEI
Sertifika
CE ROHS FCC
Model numarası
TXW550076N0-CTP
LCD Tipi:
Normalde Siyah
Piksel Aralığı (G*Y):
0,06345
Boyut:
5.5
Aktif Alan:
68,04(Y) * 120,96(D)
Piksel sayısı:
1080*3RGB(H)X1920(V)
Görüntüleme Yönü:
tüm saat
Lümen dereceleri:
700 cd/m²
Vurgulamak:

5.5 inçlik IPS LCD ekranı

,

MIPI LCD dokunmatik ekran 1080x1920

,

kapasitif dokunmatik ekranlı TFT ekranı

Ürün Tanımı

TXW550076N0-CTP

5.5" FHD IPS Ekranı + Projekte Edilen Kapasitatif Dokunma

Tam HD açıklık, endüstriyel dokunma hassasiyeti, bütünleşmeye hazır.

Görsel Performans

1080 × 1920 Full HD çözünürlüğü400 PPI piksel yoğunluğu, normal görüntüleme mesafelerinde insan gözünün görünürlük eşiğini geçiyor. Bireysel pikseller kaybolur. Metin keskin bir şekilde görünür.Simgeler küçükleştirildiğinde bile net kalır.
IPS teknolojisiRenk tersine çevrilmeden veya kontrast çöküşü olmadan ekranı yukarıdan, aşağıdan veya aşırı yan açılardan okuyun.Gerçek kullanım sırasında eğilen ve dönen el cihazları için kritik.
16.7 milyon renkYazılım tarafından seçilebilir derinlik, tıbbi görüntülemede pürüzsüz eğimler, tüketici arabirimlerinde doğru marka renkleri, endüstriyel görselleştirmede ince gölge detayları.
Etkin alan:68.53 mm × 121.82 mm
Piksel geometri:RGB şeridi, 0,06345 mm mesafe
Ekran modu:Normalde Siyah ️ Derin siyahlar, yüksek kontrast oranı

Dokunmatik arayüz: Tahmini Kapasitatif

10 noktalı çok dokunmatikTanımlama, çimdikle büyütme, iki elle çalıştırma, karmaşık jest girişleri, kontrolör karışıklık veya hayalet olmadan eşzamanlı temas noktalarını izler.
I2C iletişimCTP_SDA ve CTP_SCL hatları standart otobüs hızlarında dokunmatik koordinat verilerini taşır. Özel bir USB denetleyicisi gerekmez.İçeriye yerleştirilmiş Linux veya Android yapılandırmalarında sürücü kurma baş ağrısı yok.
Donanım sıfırlama kontrolüCTP_RST pin üzerinden güç olaylarından sonra güç yeniden kalibrasyonu. Tam sistem yeniden başlatmadan elektrostatik boşaltma olaylarından kurtulmak.
Kesintiye dayalı mimariCTP_INT pin ile. Dokunma olayları anında makine bildirimini tetikler. Anket üst maliyeti yok. Düşük CPU kullanımı. Kullanıcı girdisine daha hızlı yanıt.
Kaplama camı yüzey sertliği: en az 6HYüzey işlemi ürün ömrü boyunca kayma hissini korur.

Sinyal mimarisi: MIPI DSI

Modern gömülü sistemler MIPI'de çalışıyor.
Dört veri yolu:D0N / D0P ile D3N / D3P arasında yüksek hızlı diferansiyel piksel verileri taşır. Bir şerit başına 1 Gbps'ye kadar patlama iletimi. Üst başlık için baş boşluğu ile tam HD çözünürlükte 120 Hz yenileme için yeterli bant genişliği.
Özel saat çifti:CLKN / CLKP, temiz zamanlama referansı sağlar. Kaynak-senkroniz mimari, PCB izleri arasında eğrilik endişelerini ortadan kaldırır.
Düşük güçlü devlet desteği.LP-11, LP-00 ve LP-10 durumları boşluk dönemleri için. Görüntü içeriği statik olduğunda güç tüketimini azaltır. Taşınabilir uygulamalarda pil ömrünü uzatır.
Yırtıcı efekt senkronizasyonuÇerçeve kilitli güncellemeler, video oynatma ve kamera vizör uygulamalarında görsel yırtılmayı ortadan kaldırır. Profesyonel görüntüleme ve gerçek zamanlı kontrol arayüzleri için gereklidir.

Güç Sistemi

Çift analog ray:VSP +5.7V'de (+4.8V ila +6.0V aralığı) ve VSN -5.7V'de (-6.0V ila -4.8V aralığı) TFT kaynak sürücüsünü ve gama referans devrelerini besler.Dış düzenleme gereklidir on-module DC-DC dönüşümü uygulanmamıştır.
Girme/çıkma voltajı:1MIPI mantık seviyeleri için.8V nominal (1.8V ila 3.3V toleranslı). Düzeyleri çevirmeden modern uygulama işlemcilerine doğrudan arayüz.
Arka ışık gücü:Seri konfigürasyonunda 18 beyaz LED. 60mA'da tipik olarak 16.8V'den 19.2V'ye kadar ileri voltaj. Özel PWM pini üzerinden PWM karartma kontrolü. Renk sıcaklığı değişikliği olmadan 0% ila 100% parlaklık aralığı.
Güç sıralaması zorunlu.VDD1 VSP ve VSN'den önce istikrarlıdır. raylar arasında 10ms minimum gecikme sağlar. RESX serbest bırakılmadan önce 12ms VSN istikrarı. Yasa ihlali riskleri kilitlenme veya eksik başlangıç.

Işık Mühendisliği

Kenar aydınlatılmış LED mimarisiModülün kenarından ışık enjekte ediliyor, hassas ışık kılavuzu levhası aracılığıyla 5.5 inçlik çaprazda dağıtılıyor.
700 cd/m2 tipik parlaklıkLCD ve CTP yığını ile. Ofis aydınlatması altında okunabilir. Gölgelenmiş dış mekan koşullarında uygulanabilir. PWM karartma, minimum parlaklık tabanı olmadan karanlık oda uyumluluğuna kadar ölçeklenebilir.
30,000 saatlik LED ömrüSıcaklık yönetimi için en fazla 60mA'ya düşür. Muhafazakar tahrik akımı servis aralığını uzatır.Daima açık endüstriyel uygulamalar için daha az bakım.
% 85'lik en az tekdüzelikEndüstri standardına göre 9 noktalık bir ızgara ile ölçülür.

Mekanik Entegrasyon

LCD modülü kabuk:70.53 mm × 127.28 mm × 1.68 mm
LCD + CTP kombine yığın:72.52 mm × 132.90 mm × 2.56 mm
2.56 mm toplam kalınlığı, ekran, dokunmatik sensör, kapak camı ve tüm laminatsiyon katmanlarını içerir. Dış denetleyici panelleri yoktur. Montaj sırasında hizalamak için ayrı dokunmatik örtü yoktur.
FPC kuyruğu kısa kenardan uzanıyor40 pinlik 0.5 mm sıçrama bağlantısı ile. Kompakt korumalara katlanmak için belirtilen bükme yarıçapı. Çark mekanizmalarından geçiş yolu. Dar şasi kanallarından iplik.
Kapak camıLCD aktif alanının ötesinde, dikişlerin entegre edilmesi için mühürleme yüzeyi sağlar.

Sürücü mimarisi: HX83112-A

1080 kanallı kaynak sürücüsüRGB alt piksel sütunu başına bir çıkış
1920 kanallı kapı sürücüsüYatay tarama hattı başına bir çıkış
Çip üzerindeki gama düzeltmesiRenk kanalı başına 64 adım programlanabilir. Panel-panel değişimi için kalibre edin. Plaklı yapılandırmalarda birden fazla ekranla eşleşin.
İç gri ölçekli gerilim üretimiVSP/VSN girişlerinden. Dış direnç merdivenleri yok. Kesinlik gerilim referansları gerekmiyor.
Uyku modunu destekle.Derin bekleme akım tüketimi tipik Li-ion hücrelerinin kendi kendini boşaltma hızının altında. Alt-5ms tam görüntüye uyan. Tam kayıt yeniden yüklenmesi ile yazılım sıfırlamasından 120ms uyan.
EEPROM depolamafabrika kalibrasyon verileri VCOM ayarları gama eğrileri otomatik olarak yüklenmiş güç öntanımlı sıfır ana işletim için gerekli makine yapılandırması

Zamanlama ve Kontrol Protokolü

Dikey zamanlama parametreleri
Toplam çerçeve süresi: tipik olarak 2520 satır
Görülebilir çizgiler: 1920 aktif
Ön verandada: En az 32 çizgi (dokunmatik denetleyiciye bağlı)
Arka verandası: Panel gereksinimlerine uygun olarak programlanabilir
Yenilenme hızı: Düşük çözünürlükte en fazla 120 Hz, Full HD'de 60 Hz
Yatay zamanlama parametreleri
PCLK sıklığı ile çizgi periyot ölçeği
Veri geçerli penceresi satır dönemi merkezli
Boşaltma aralıkları DSI paket üstü ve komut gömülü taşıyor
Yazılım sıfırlama sırası:01h komutu kayıt yeniden yüklenmesini başlatır. Sonraki komutlardan önce 5ms gecikme. Aktif gösterim sırasında sıfırlanırsa uyku çıkışından önce 120ms gecikme.Makine, PCLK/HSYNC/VSYNC/DE'yi yeniden ayarlama komutundan sonra iki tam çerçeve boyunca sürdürmelidir..

Çevre Hakları

Çalışma sıcaklığı:-20°C'den +60°C'ye kadar dokunma fonksiyonu ile
Depolama sıcaklığı:-30°C'den +70°C'ye kadar, güç kullanmadan
Nem aralığı:%20 ila %90 RH yoğunlaşmayan
Soğuk başlangıç yeteneği -20 °C'de doğrulandı. Sıvı kristal viskozluğu operasyonel zarfın içinde kalır. Geçici görüntü yapışması veya aşırı sıcaklıklarda yanıt süresi bozulması yoktur.
Güvenilirlik testi matrisi:
Yüksek sıcaklıkta depolama 96 saat +70°C'de
Düşük sıcaklıkta depolama 96 saat -30°C'de
Yüksek sıcaklıkta çalışmak: +60°C'de 96 saat
Düşük sıcaklıkta çalışmak -20°C'de 96 saat
Nemli depolama: 50°C / 90%RH'de 96 saat
Isı şoku 10 döngü, -20°C'den +60°C'ye, 30 dakika sürer
Sıfır fonksiyonel arıza, sıfır eksik piksel sıfır sıvı kristal sızıntısı mühürlenme yok dokunma hassasiyeti özelliklerin ötesinde hareket etmiyor.

Entegrasyon Destek

Değerlendirme kiti mevcutHDMI-to-MIPI köprüsü, dokunmatik denetleyici çıkışı ve ayarlanabilir güç kaynağı olan sürücü paneli. Zamanlama doğrulamak, dokunmatik tepkiyi test etmek, özel donanım geliştirmesi olmadan güç tüketimini ölçmek.
Mekanik numuneler- Aynı boyutlara, ağırlığa ve bağlantı yerleştirmesine sahip işlevsiz birimler. Üretim korumalarına uygunluğunu kontrol edin. Montaj armatürleri inşa edin. Ekran tedarikinden önce kablo yönlendirmesini geliştirin.
Optik ölçüm raporlarıNIST-standartlı enstrümantasyona ulaşılabilir parlaklık, tekdüzelik, renk gamı ve kontrast oranı. Örnek sevkiyatlarına dahil. İsteğe bağlı olarak üretim parti başına güncellenir.
Uygulama mühendisliği erişimiGüç sıralaması incelemesi, EMI hafifletme, dokunmatik ayarlama ve özel kapak cam özellikleri için ekran uzmanlarıyla doğrudan görüşme.
