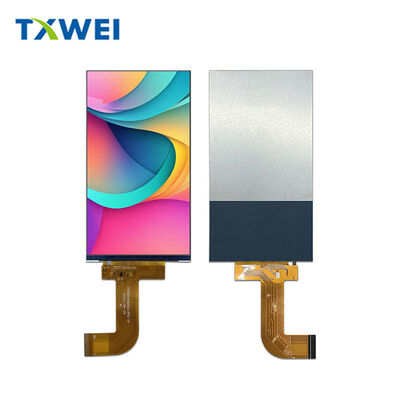

5.5 inçlik IPS tam görüntü ekranı MIPI LCD ekranı 720*1280LCD ekranı

MOQ:	Pazarlık etmek
fiyat:	negotiate
Standart ambalaj:	Karton
teslim süresi:	-25°C~50°C
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000 adet

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

Guangdong, Çin

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model numarası

TXW550060N0

Belge

LCM arayüzü:

MIPI arayüzü

Lcm pin n sayısı:

30pin

Arka aydınlatma voltajı:

Depolama sıcaklığı:

-30+80℃

Lümen dereceleri:

1000cd/m²

Piksel sayısı:

720*1280

Tahrik elemanı:

TFT aktif matris

Piksel Aralığı (G*Y):

0.00945 ((H) *0.0945 ((V)

Vurgulamak:

5.5 inç IPS MIPI LCD ekranı

720X1280 TFT LCD Ekran Modülü

Tam görüntü LCD ekranı

Ürün Tanımı

TXW550060N0

5.5" Endüstriyel IPS Ekran Modülü

Kesin optik, endüstriyel dayanıklılık, temiz entegrasyon.

Görsel Performans

720 × RGB × 1280Yerel çözünürlük.294 PPIHer bir eleman net bir tanımla sunulur ince metinden karmaşık dalga formlarına kadar.

IPS teknolojisiteslim ediyor.Tam bakış açısı özgürlüğüAşağıdan ya da yan taraftan bakıldığında kontrast bozulmaz.Panel, masaüstü bir enstrümanda yatay olarak veya bir el tarayıcıda dikey olarak monte edildiğinde aynı şekilde çalışır.

16.7 milyon renkYazılım kalibrasyonu yoluyla seçilebilir, pürüzsüz eğimler, tıbbi görüntülemede doğru cilt tonları, endüstriyel HMI uygulamalarında kesin renk kodlaması.

Etkin alan:680,04 mm × 120,96 mm
Piksel geometri:RGB şeridi, 0,0945 mm × 0,0945 mm mesafe
Ekran modu:Normalde Siyah ️ Derin siyahlar, yüksek kontrast

Çevresel Dayanıklılık

Endüstriyel ekranlar iklim kontrolü olan ofislerde yaşamıyor.

Çalışma sıcaklığı:-20°C - +60°C
Logistik merkezlerdeki soğuk depolama zeminleri çöl ısılarında araç gösterge tabloları modül tüm aralık boyunca tam optik ve elektrik özelliklerini koruyor.

Depolama sıcaklığı:-30°C ila +80°C
Genişletilmiş depolama, aşırı iklimlerde geçiş, delaminasyon, mühürlenme veya sıvı kristal hasarı olmadan güçsiz hayatta kalmak.

Nem toleransı:% 90'a kadar RH
Kıyı tesisleri, gıda işleme tesisleri, buharla temizlenmiş ekipman bölmeleri, iç elektronikler korunmalı.

Sinyal arayüzü: MIPI DSI

Modern gömülü sistemler hız ve basitlik gerektirir.Dört şeritli MIPI DSIArabirim ikisini de sağlıyor.

Farklı veri çiftleri:D0N/D0P'den D3N/D3P'ye kadar dört bağımsız yüksek hızlı şerit, piksel verisi iletimleri için.
Farklı saat:CLKN/CLKP ‡ özel zamanlama referansı
Kontrol sinyalleri:RST (donanım sıfırlama, aktif düşük), TE (kırma etkisi çerçeve senkronizasyonu), LCD_ID (modül tanımlama)

Güç rayları:
Logic Core için VDD_3.3V
️ IOV_1.8V arayüz I/O için
GND uçakları temiz dönüş yolları için

Toplam otuz pin. Kompakt FPC konektörü. Düzgün PCB düzeni. Paralel RGB alternatiflerine kıyasla azaltılmış elektromanyetik müdahale. Daha kısa iz uzunlukları. Daha basit kalkanlama gereksinimleri.

Işıklandırma Sistemi

BuKenar aydınlatılmış LED arka ışıkKullanımları15 beyaz yayıcıSeri elektrikli konfigürasyonda.

Elektriksel özellikler:
Önde voltaj: 16.8V'den 18.6V'ye
Tipik akım: 100mA
Güç girişi: LEDA (anot) × 4 pin, LEDK (katot) × 4 pin

Optik çıkış:
Tipik parlaklık: LCD yığını ile 1050 cd/m2
Ünlülük: Etkin alan boyunca tutarlı, kenarın bulanıklaşması veya köşe düşüşü yok

Uzun ömürlü:
- Evet.20,000 saatlik nominal ömrü%50 başlangıç parlaklığına (LED başına 20mA)
Her zaman açık endüstriyel uygulamalarda yıllarca sürekli çalışma
Kısaltılmış bakım döngüleri. Daha düşük toplam sahiplik maliyeti.

Mekanik Tasarım

Modül zarfı:70.34 mm × 128.10 mm × 1.62 mm

Bu1.62 mm kalınlığıTüm optik katmanları, sürücü IC'sini ve arka ışık montajını içerir. Dış sürücü kartları yok. Ayrı inverter modülleri yok. Her şey tek ince bir yığınla bütünleşmiştir.

FPC kuyruğuEsnek mekanik entegrasyon için ekran kenarından uzanır. Kargaşadan geçiyor. İç bileşenlerin etrafında katlanır. Dar şasi açıklıklarından geçiyor.Mekanik tasarım endüstriyel tasarım kısıtlamalarınıza uyar ̇ tersine değil.

Montaj düşünceleri:
Yapıştırıcı veya çerçeve tutma için aktif olmayan sınır alanları
IP derecelendirilmiş kaplamalar için mühürle uyumlu çevre
EMI uyumluluğu için kara bağlantı noktaları

Sürücü mimarisi: ILI9881C

BuILI9881CTek çipli sürücü tüm ekran kontrol işlevlerini entegre eder.

Kaynak sürücü:720 kanal   1 RGB alt piksel sütunu başına
Kapı şoförü:Yatay tarama hattı başına 1280 kanal
DC-DC dönüştürücü:Tek 3.3V girişten AVDD, AVEE ve diğer iç yanılma voltajlarının çip içi üretimi
Gamma düzeltmesi:Renk kanalı başına 64 adım programlanabilir
Güç yönetimi:Uyku modu, derin bekleme ve milisaniye altındaki uyanma geçişleri ile aktif durumlar

Yapılandırma depolaması:Dahili EEPROM, fabrika kalibrasyonunu, VCOM ayarlarını ve çalıştırma varsayılanlarını korur. İlk entegrasyondan sonra harici yapılandırma gerekmez.

Zamanlama ve Kontrol

Yeniden ayarlama sırası:
En az puls genişliği: 10 mikrosaniye
Dönüştürme iptal süresi: 5 milisaniye (standart uyanış), 120 milisaniye (EEPROM'dan tam kayıt yeniden yüklenmesi)
¢ Geri ayarlama sonrası ilk komuttan önce 5 milisaniyelik zorunlu gecikme

Güç dizimi:
VDDI (İ/Ç voltajı) VCI (analog çekirdek) öncesinde sabit
RESX doğrulanmadan önce her iki ray da sabit
¢ Güçlendirme sırasında MIPI şeridlerinde LP-11 durumu
MIPI yüksek hızlı moduna girmeden önce 1 milisaniye gecikme

Yırtma etkisi çıkışı:
TE pin çerçeve sınır senkronizasyonu sağlar
Kısmi güncelleme senaryolarında görsel gözyaşlarını ortadan kaldırır
Kamera vizörü ve gerçek zamanlı osiloskop uygulamaları için gereklidir

Güvenilirlik Denetimi

Her üretim partisi çevresel stres taramasına tabi tutulur.

Yüksek sıcaklıkta depolama:+80°C'de 96 saat
Düşük sıcaklıkta depolama:-30°C'de 96 saat ̇ soğuk patlama kabiliyetini ve termal şok dirençini doğruluyor
Yüksek sıcaklıkta çalışma:+60°C'de 96 saat ‡ harekat sürücü IC, arka ışık ve termal yük altında elektrik bağlantısı
Düşük sıcaklıkta çalışmak:-20°C'de 96 saat çalıştırılır. Sıvı kristal akışkanlığını ve aşırı viskozitede yanıt süresini doğrulayabilir.
Nem depolama:96 saat 60°C / 90% nispi nemde ̇ nem girme direnci ve korozyon bağışıklığı testleri
Termal şok döngüsü:10 tam döngü, -30°C'den +80°C'ye, 30 dakikalık duraklama

Kabul kriterleri:
0 fonksiyonel arıza
- Kayıp segmentler, kısa çekilen pikseller veya görüntüleme anomalileri yok
Sıvı kristal sızıntısı yok.
️ Düşük sıcaklıkta kabarcık oluşmuyor
️ Son mühürlü gevşeme veya çerçeve gökkuşağı etkisi yok

Uyum ve Malzemeler

RoHS Direktifi uyumlu- Tüm malzemeler ve işleme kurşunsuz
Halogensiz seçeneklerİsteğe bağlı olarak kullanılabilir
REACH madde açıklamasıDüzenleyici belgelere sunulur.
Çatışma madenleri raporlamatedarik zinciri şeffaflığı için desteklenir

Entegrasyon Destek

Örnek kullanılabilirliği:Mühendislik örnekleri genellikle 5 iş günü içinde gönderilir
Değerlendirme kiti:Hızlı prototipleme için HDMI-MIPI köprüsü ile isteğe bağlı sürücü paneli
Mekanik numuneler:Uyum kontrolü ve armatür geliştirme için işlevsel olmayan birimler
Teknik belge:Tam veri sayfası, başlatma kodu örnekleri, optik ölçüm raporları

Uygulama mühendisliği desteği:Zamanlama optimizasyonu, özel gama eğrilikleri ve mekanik entegrasyon danışmanlığı için ekran uzmanlarına doğrudan erişim.

Etiketler:

5.0 inçlik TFT LCD modülü,

TFT LCD Modülü 300 cd/m2,
