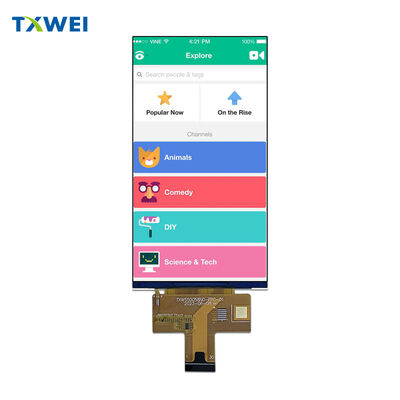

yepyeni orijinal 5.5 inçlik TFT ekran 720×1280 yüksek çözünürlüklü dikey ekran 25 pin LCD ekran MIPI arayüzü

Ürünler

yepyeni orijinal 5.5 inçlik TFT ekran 720×1280 yüksek çözünürlüklü dikey ekran 25 pin LCD ekran MIPI arayüzü

MOQ:	Pazarlık etmek
fiyat:	negotiate
Standart ambalaj:	Karton
teslim süresi:	-25°C~50°C
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000 adet

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

Guangdong, Çin

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model numarası

TXW550058N0

Belge

Aktif Alan:

68,04(Y) * 120,96(D)

Çalışma sıcaklığı:

-20+70

LCD Tipi:

Normalde Siyah

Tahrik elemanı:

TFT aktif matris

Piksel sayısı:

720*3RGB ((H) X1280 ((V)

Piksel Aralığı (G*Y):

0.00945 ((H) *0.0945 ((V)

Lümen dereceleri:

300cd/m²

Piksel düzenlemesi:

RGB Şerit

Vurgulamak:

5.5 inçlik TFT LCD ekran MIPI arayüzü

720×1280 yüksek çözünürlüklü dikey LCD ekranı

Garanti ile 25 pinli TFT ekran modülü

Ürün Tanımı

TXW550058N0

5.5" HD IPS LCD Ekran Modülü

◆ ◆ ◆ÜRÜSTÜN ÖZERLİK◆ ◆ ◆

HD çözünürlüğü ve gelişmiş IPS teknolojisi ile yüksek performanslı 5.5 inçlik TFT LCD ekranı,geniş görüntüleme esnekliği ve modern MIPI arayüz bağlantılılığı ile güvenilir görsel performans gerektiren uygulamalar için tasarlanmıştır.

720×1280 piksel, 16.7 milyon renk, normalde siyah modunda.

Shenzhen Tianxianwei Technology tarafından ILI9881C sürücü IC ve 4 şeritli MIPI DSI yüksek hızlı diferansiyel arayüzü ile üretilmiştir.

▌ ▌Ekran özellikleri▌ ▌

Etkin Alan ve Piksel Yapılandırması

Aktif gösterim alanı önlemleri680,04 mm × 120,96 mmile720 × RGB × 1280RGB şerit konfigürasyonunda piksel düzenlemesi.00,0945 mm × 0,0945 mmTüm görüntüleme yüzeyinde geometrik doğruluk ve tekdüze görüntü üretimini sağlar.

IPS Teknolojisinin Avantajları

Bütün saatteGörme yönü desteği, herhangi bir görüntüleme açısından renk kaymasını ve kontrast kaybını ortadan kaldırır. 360 ° optimal görüntüleme özgürlüğü.

Renk Derinliği

16.7 milyonYazılım seçilebilir renkler, zorlu uygulamalar için zengin, canlı görüntüler sunar.

- Evet.

Arayüz ve Bağlantı

Modern 4 şeritli MIPI DSI mimarisi

High-speed differential signaling through 30-pin FPC connector enables reliable video transmission with reduced electromagnetic interference and simplified system integration compared to legacy parallel RGB solutions.

Kapsamlı Pin Yapılandırması

Dört veri şeridi çifti (D0±, D1±, D2±, D3±) gömülü saatle dolu piksel akışlarını işliyor.Birden fazla zemin noktası sinyal bütünlüğünü sağlar.

Güç kaynağı rayları

IOVCC1.8Vmantıksal arayüz için.3.3VLCD sürücüsü için. Analog güç üretimi için mevcut dış VSP/VSN pinleri. Arka ışık bağlantısı için özel LEDA/LEDK terminalleri.

Dokunma paneli desteği

Entegre dokunmatik arabirim hükümleri, I2C iletişim için CTP_SDA ve CTP_SCL, kesinti sinyali için CTP_INT, denetleyici sıfırlaması için CTP_RST ve I2C iletişim için CTP_VCC içerir.2.8V ~ 3.3VGüç kaynağına dokun.

● ● ●Arka ışık sistemi● ● ●

Edge-Lit LED Dizisi

Çoklu beyaz LED'lerle verimli kenar aydınlatma konfigürasyonu, eşit parlaklık dağılımını sağlar.

Elektriksel parametreler

İleri gerilim aralığı20V ~ 23VÇalışma akımı40 mAHer iplik için tipik.

Optik Performansı

300 cd/m2en az parlaklık% 80Aktif alan boyunca tipik bir benzerlik.

Uzun ömürlü

30,000 saatLED'in nominal akım koşullarında %50 parlaklıkta çalışma ömrü.

★ ★ ★Çevre derecelendirmeleri★ ★ ★

Çalışma koşulları

-20°C ila +70°Cçalışma sıcaklık aralığı.% 20 ~ % 90 RHKondansiyon olmadan nem toleransı.

Depolama kapasitesi

-30°C ila +80°CGenişletilmiş depolama sıcaklık aralığı, taşıma ve depolama sırasında ürün bütünlüğünü korur.

- Evet.

Güvenilirlik güvencesi

- Evet.

Sıkı Çevre Stres Validasyonu

Yüksek sıcaklıkta depolama testi+80°C96 saatlik bir süre için.-30°C96 saat boyunca.+70°Cve-20°CYüksek sıcaklık ve nemle maruz kalmak60°C × 90%RH96 saat boyunca.-20°C ve +70°C30 dakikalık durma süreleri ile 10 tam döngü boyunca.

Sıfır kusur kabul kriterleri

Eksik segmentler, elektrik şortları veya ekran açıklığının bozulması dahil olmak üzere herhangi bir fonksiyonel arızalara izin verilmez.Düşük sıcaklıkta kabarcık oluşumu yok, son mühür gevşeme veya çerçeve gökkuşağı etkileri kabul edilebilir.

- Evet.Zamanlama ve güç sırası- Evet.

Kritik Başlatma Gereksinimleri

Uygun bir güç açma dizimi, güvenilir sürücü IC başlatılmasını sağlar ve iç voltaj jeneratörlerine olası hasarı önler.MIPI şeritleri, sıfırlama döneminde LP-11 düşük güç durumuna girer.

Zamanlama Özelliklerini Yeniden Ayarla

RESX darbelerinin süresi minimum10 μsGeçerli sıfırlama tanımı için.5 msEEPROM'dan kayıt yüklemesi için tipik.120 msUyku modunda tam boşaltma sırası için sıfırlama uygulandığında gerekli olan maksimum.

Çarpışık Atma Koruması

Reset atışları5 μsOtomatik olarak reddedilir.10 μsŞartsız kabul edildi.5 ve 10 μsgarantili tanıma ile sıfırlama sırasını başlatır.

- Evet.Optik Performansı- Evet.

Kontrast oranı tanımı

CR = L63 / L0

Burada L63 gri seviyedeki parlaklığı temsil eder 63 ve L0 gri seviyedeki parlaklığı temsil eder 0.

Yanıt Zamanı Özellikleri

Rise time (Ton) optik tepkiden %10'dan %90'a geçişi ölçer. Fall time (Toff) optik tepkiden %90'dan %10'a geçişi ölçer.

Görme açısı ölçümü

Standart koordinat sistemi, 12 saat yönünü referans olarak tanımlar. X + ve X- eksenleri yatay görüntüleme açılarını temsil eder.Y + ve Y- eksenleri, 90°'da saat 6 yönünde dikey görüntüleme açıları temsil eder.

- Evet.Fiziksel boyutlar- Evet.

Kompakt Modül Profili

Genel boyutlar70.34 mm × 128.10 mm × 1.62 mm(genişlik × yükseklik × kalınlık) alan kısıtlı uygulamalara entegre edilmesini sağlar.

Hafif Yapı

Son konfigürasyona ve müşteriye özel gereksinimlere dayanarak belirlenecek ağırlık özelliği.
