5.5 inç TFT LCD ekran 1080*1920 IPS yüksek çözünürlüklü dikey ekran MIPI takılabilir TP el cihazı ekranı ile eşleştirilebilir

Ürünler

5.5 inç TFT LCD ekran 1080*1920 IPS yüksek çözünürlüklü dikey ekran MIPI takılabilir TP el cihazı ekranı ile eşleştirilebilir

MOQ:	Pazarlık etmek
fiyat:	negotiate
Standart ambalaj:	Karton
teslim süresi:	-25°C~50°C
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000 adet

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

Guangdong, Çin

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model numarası

TXW550055N0

Belge

Aktif Alan:

68,04(Y) * 120,96(D)

Arka ışık akımı:

Lümen dereceleri:

520cd/m²

Depolama sıcaklığı:

-30+80℃

Lcm pin n sayısı:

39Pin

Laminasyon işlemi:

tüm saat

Piksel sayısı:

1080*1920

Mekanik Anahat Boyutu (G*Y*T):

70,04*128,29*1,68

Vurgulamak:

5.5 inçlik TFT LCD ekranı

1080x1920 IPS yüksek çözünürlüklü ekran

MIPI takılabilir LCD modülü

Ürün Tanımı

TXW550055N0

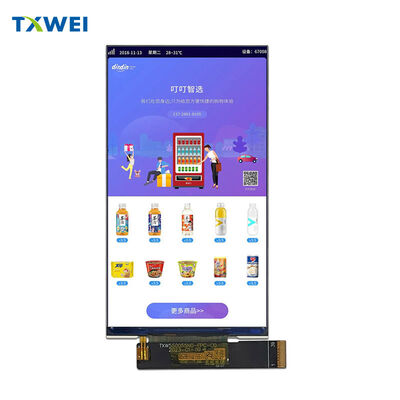

5.46" Tam HD IPS LCD Ekran Modülü

◆ ◆ ◆ ÜRÜN GENEL BAKIŞ ◆ ◆ ◆

Uygulamalar için gelişmiş IPS teknolojisiyle çarpıcı Tam HD çözünürlük sunan birinci sınıf 5.46 inç TFT LCD ekran, olağanüstü görsel performans ve geniş görüş esnekliği gerektirir.

1080 × 1920 piksel. 16.7 milyon renk. Normalde Siyah modu.

Himax HX8399-C sürücü IC ve 4 şeritli MIPI DSI yüksek hızlı arayüzü ile Shenzhen Tianxianwei Technology tarafından üretilmiştir.

▌▌▌ EKRAN ÖZELLİKLERİ ▌▌▌

Aktif Alan ve Çözünürlük

Aktif ekran alanı 68.04 mm × 120.96 mmölçülerindedir ve 1080 × RGB × 1920 piksel yapılandırması RGB şerit düzenindedir. 63 μm × 63 μm kare piksel aralığı, geometrik bozulma olmadan homojen görüntü kalitesi sağlar.

IPS Teknolojisi

Tüm Saat Yönü görüş yönü desteği, her açıdan tutarlı renk ve kontrast sunar. Renk kayması yok. Taviz yok.

Renk Performansı

16.7 milyon yazılım seçilebilir renk. Koyu siyahlar ve üstün kontrast için Normalde Siyah modu.

════════════════════════════════════════

ARAYÜZ VE BAĞLANTI

Modern 4-Şeritli MIPI DSI Mimarisi

39 pinli FPC konektörü aracılığıyla yüksek hızlı diferansiyel sinyalizasyon, eski paralel arayüzlere kıyasla azaltılmış EMI ve basitleştirilmiş PCB entegrasyonu ile güvenilir video iletimi sağlar.

Güç Dağıtımı

IOVCC mantık beslemesi 1.8V (1.65V ~ 3.3V'a kadar toleranslı). Analog sürücüler VSP/VSN ile ±4.8V ~ ±6.0V arasında beslenir. Kapı sürücüleri, TFT anahtarlaması için dahili olarak VGH (+11V)Kontrast ve TepkiVGL (-7V) üretir.

Diferansiyel Çiftler

Saat şeridi (CLKP/CLKN) artı dört veri şeridi (D0-D3) paketlenmiş piksel akışlarını işler. TE sinyali yırtılmayı önler. PWM çıkışı harici LED sürücü kontrolünü etkinleştirir.

● ● ● ARKADAN AYDINLATMA SİSTEMİ ● ● ●

14 Yüksek Verimli Beyaz LED'li Kenardan Aydınlatmalı LED Dizisi

Gelişmiş kenar aydınlatması, minimum kalınlıkta homojen aydınlatma sağlar.

Elektriksel Parametreler

İleri voltaj 19.6V ~ 22.4V. Tipik akım 40 mA başına dize.

Optik Çıkış

520 cd/m² LCD panel ile tipik parlaklık.

Güvenilirlik

30.000 saat 20mA çalışma ile %50 parlaklığa kadar LED ömrü.

★ ★ ★ ÇEVRESEL DEĞERLENDİRMELER ★ ★ ★

Çalışma Aralığı

-20°C ila +70°C çalışma sıcaklığı. 20% ~ 90% RH nem toleransı.

Depolama Koşulları

-30°C ila +80°C genişletilmiş depolama aralığı.

╔══════════════════════════════════════╗

GÜVENİLİRLİK DOĞRULAMASI

╚══════════════════════════════════════╝

Kapsamlı Çevresel Stres Testleri

96 saat boyunca +80°C'de yüksek sıcaklık depolama. 96 saat boyunca -30°C'de düşük sıcaklık depolama. +70°C ve -20°C'de 96 saat boyunca çalışma sıcaklığı aşırılıkları doğrulandı. 96 saat boyunca 50°C × 90%RH'de yüksek sıcaklık/nem depolama. 10 döngü boyunca -20°C ↔ +60°C termal şok döngüsü.Sıfır Hata KabulüEksik segment yok. Kısa devre yok. Sıvı kristal sızıntısı yok. Kabarcık yok. Conta arızası yok.◈ OPTİK PERFORMANS ◈Kontrast ve Tepki700:1 minimum kontrast oranı. 1000:1 tipik. Tepki süresi 35 ms tipik,

45 ms

 maksimum.

Görüş Özgürlüğü80° CR ≥ 10 koruyarak tüm yönlerde (üst, alt, sol, sağ) tipik görüş açıları.

Renk Gamı

60% ~ 70% canlı renk üretimi için NTSC kapsamı.
