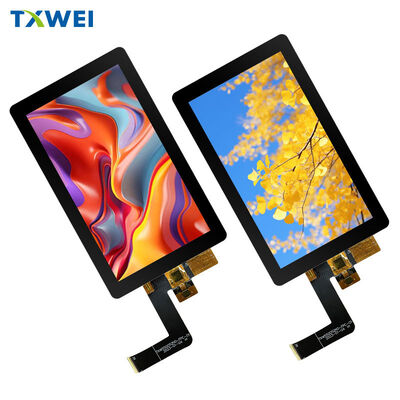

5.5 inç LCD ekran 1080X1920 TFT dikey ekran MIPI arayüzlü dokunmatik özellikli 5.5 inç LCD ekran

Ürünler

5.5 inç LCD ekran 1080X1920 TFT dikey ekran MIPI arayüzlü dokunmatik özellikli 5.5 inç LCD ekran

MOQ:	Pazarlık etmek
fiyat:	negotiate
Standart ambalaj:	Karton
teslim süresi:	16 gün
Ödeme yöntemi:	L/C,D/A,D/P,T/T
Tedarik kapasitesi:	10000 adet

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

Shenzhen, Guangdong

Marka adı

TXWEI

Sertifika

ISO9001 IS014001 IATF16949

Model numarası

TXW550052N0-AS

Belge

Vurgulamak:

5.5 inç TFT LCD ekran

MIPI arayüzü LCD ekranı

1080X1920 dikey dokunmatik ekran

Ürün Tanımı

TXW550052N0-AS

5.46" Full HD IPS LCD Ekran Modülü

Entegre Kapasitatif Dokunma Paneli ile

◆ ◆ ◆ÜRÜNÜN ÖNERLERİ◆ ◆ ◆

Gelişmiş IPS Teknolojisiyle Sağlanan Üstün Görsel Deneyim

Bu 5.46 inçlik ekran modülü çarpıcı özelliklere sahiptir1080 × 1920 Tam HDKarar16.7 milyon renkGerçek hayata ait görüntüler için.

Ultra Geniş Görünüm

178°Renk değişikliği yok, kontrast kaybı yok.

Kesintisiz dokunma entegrasyonu

G+F+Fçok katmanlı kapasitif yapıGoodix GT911Kontrolör, tüm aktif yüzeyde sezgisel kullanıcı etkileşimi için duyarlı ve doğru çok dokunma performansını sağlar.

▌ ▌Temel özellikler▌ ▌

Ekran Yapılandırması

Aktif gösterim alanı önlemleri680,04 mm × 120,96 mmile1080 × RGB × 1920Çizgi konfigürasyonunda piksel düzenlemesi.

Kare Piksel Tasarımı

63 μm × 63 μmPiksel pitch, bozulmadan tekdüze görüntü kalitesi sağlar.

Renk Performansı

16.7 milyonYazılım seçilebilir renkler.

Özgürlüğe Bakış

Bütün saatteYön desteği. 360° en iyi görüntüleme açısı.

Kanıtlanmış Sürücü Teknolojisi

Himax HX8399-Cendüstride kanıtlanmış sürücü IC.

- Evet.

Arayüz ve Bağlantı

Modern Yüksek Hızlı MIPI DSI Ara yüzü 4 şeritli diferansiyel sinyalleme mimarisi ile

39 pinli FPC konektörü, endüstri standardı MIPI protokolleriyle kapsamlı bir sistem entegrasyonu sağlar.Eski paralel RGB çözümlerine kıyasla daha ince kablo tasarımlarını ve basitleştirilmiş PCB düzenlerini mümkün kılan.

Güçlü güç dağıtımı

Çoklu zemin noktaları, tüm sistemde istikrarlı bir referans potansiyeli sağlar.1.8Vile1.65V ~ 3.3VEsnek ana işlemci uyumluluğu için tolerans. Özel analog sürücü AVDD ve AVEE desteği sağlar±4.8V ~ ±6.0VDokunma alt sistemi izole3.3VCTP_VCC düğmesi üzerinden güç. Arka ışık sistemi özel LEDA anodu ve LEDK katot terminalleri aracılığıyla bağlanır.

Yüksek Hızlı Veri İletişim

Beş diferansiyel çift MIPI iletişimini yönetir:Saat şeridi (CLKP/CLKN), dört veri şeridi (D0'dan D3'e kadar) en az elektromanyetik müdahale ile yüksek bant genişliğinde paketli piksel akışları taşıdığında veri aktarımını senkronize eder.

Akıllı Kontrol Mimarlığı

Aktif-düşük RESET, donanım kurtarmasını sağlar. TE sinyali, parçalanma eserlerini önlemek için kare belleği güncellemelerini senkronize eder. PWM çıkışı, hassas parlaklık kontrolü için harici LED sürücülerine bağlanır.Dokunmatik alt sistemi, etkin olay işleme geçirmek için özel kesinti (CTP_INT) ve sıfırlama (CTP_RST) hatlarıyla I2C otobüsü (CTP_SCL/CTP_SDA) üzerinden iletişim kurar..

● ● ●Arka ışık sistemi● ● ●

15 yüksek verimli beyaz LED'li Edge-Lit LED Dizisi

Gelişmiş kenar aydınlatma konfigürasyonu, minimum kalınlık cezası ile tüm aktif ekran alanında tekdüze aydınlatma sağlar.

Elektriksel Özellikler

İleri voltaj arasında çalışır.28V ~ 32Vile60 mAİpi başına tipik akım.

Optik Performansı

LCD ve dokunmatik panel montajı1100 cd/m2Tipik parlaklık% 85Görme yüzeyinde tekdüzelik.

Uzun Süre Güvenilirlik

LED ömrü derecesi:30,000 saatLED başına 20mA'da çalışırken %50 parlaklığa kadar. Daha yüksek akımlar, çalışma ömrünü orantılı olarak azaltır.

- Evet.Fiziksel boyutlar- Evet.

Uzay kısıtlı uygulamaları için kompakt form faktörü

LCD modülü ölçümleri70.04 mm × 128.29 mm × 1.68 mm(genişlik × yükseklik × kalınlık).

Entegre Toplantı

Kapasitif dokunmatik panel takıldığında, genel boyutlar850,00 mm × 140,36 mm × 2,91 mm.

Hafif Yapı

Son konfigürasyon ve isteğe bağlı bileşenler temelinde belirlenecek ağırlık özellikleri.

★ ★ ★Çevre derecelendirmeleri★ ★ ★

Zorlu uygulamalar için genişletilmiş çalışma sıcaklık aralığı

Modül güvenilir bir şekilde çalışır.-20°C ila +70°CNem toleransı ile% 20 ~ % 90 RHKarartıcı değil.

Güvenli Depolama Şartları

Genişletilmiş depolama sıcaklık aralığı-30°C ila +80°CAynı nem sınırlamalarını korumak.

- Evet.

Güvenilirlik güvencesi

- Evet.

Sıkı Kabul Kriterleri
Eksik segmentler, elektrik şortları veya ekran açıklığının bozulması gibi sıfır işlevsel kusurlara izin verilir.Yasaklanmış anomaliler arasında düşük sıcaklıkta kabarcık oluşumu da vardır., son mühür gevşeme, çerçeve gökkuşağı etkileri veya optik performans bozulması stres sonrası doğrulama.
- Evet.Zamanlama ve güç sırası- Evet.Güvenilir sürücü çalışması için kritik başlatma dizisi
Himax HX8399-C sürücü entegre devre, düzgün başlangıç yapmayı sağlamak ve iç voltaj jeneratörlerine olası hasarı önlemek için hassas bir güç dizilemesi gerektirir.
Adım Adım Aktarma İşlemi
Öncelikle, asgari için istikrarlı tutarak, VDD1 ve HS_VCC mantık kaynakları dengelemek1msDaha sonra, önceki adımdan sıfır gecikme gereksinimi ile VSP ve VSN analog kaynaklarını etkinleştirin.1msAktarım sabitlenmesi tamamlandıktan sonra. Tüm MIPI verilerini ve saat yollarını sıfırlamadan önce LP-11 düşük güç durumuna yapılandırın. Sıfırlama serbest bırakıldıktan sonra bekleyin>50msBaşlatma komutlarını göndermeden önce. Uyku modundan çıkmak için SLPOUT komutunu çıkarın. Minimum bekleyin120msDISPON ekran etkinleştirme komutunu göndermeden önce SLPOUT'tan sonra. Son olarak, üst zaman sınırı kısıtlaması olmadan MIPI video paketi iletimine başlayın.
Kontrollü Kapatma Sırası
Etkinleştirme sırasını tersine çevir≥20μsGörüntü kalım fenomenlerini önlemek ve sürücünün tam korunmasını sağlamak için her bir güç devre dışı bırakma aşaması arasındaki gecikmeler.
- Evet.Optik Performansı- Evet.Karşıtlık oranı ölçümü
CR = L255 / L0
Burada L255, 255 gri seviyesinde (tam beyaz) ve L0 0 gri seviyesinde (tam siyah) parlaklık ölçümünü temsil eder.
Dinamik Yanıt Karakterizasyonu
Rise time (Ton) optik tepkiden %10'dan %90'a geçişi ölçer. Fall time (Toff) optik tepkiden %90'dan %10'a geçişi ölçer.
Standart Ölçüm Protokolü
Tüm optik karakterizasyon, 25 ± 2 °C ortam sıcaklığında 20 dakikalık termal stabilizasyon sonrasında yapılır.Arka ışık sistemi, ölçüm başlamadan önce rüzgarsız ortamda 20 dakikalık ısınma süresi gerektirir..Araçlama, karanlık oda ortamında 3 mm çaplı ölçüm noktası ile Autronics DMS 803 veya eşdeğer fotometre/spektrograf kombinasyonunu kullanır ve dış ışık kirliliğini ortadan kaldırır.
- Evet.Tipik Uygulamalar- Evet.Endüstriyel ve Ticari Uygulama Senaryoları
Zorlu ortamlarda sağlam ve güvenilir ekranlar gerektiren endüstriyel el terminalleri. Otomasyon kontrol sistemleri için insan-makine arayüz panelleri.Tıbbi teşhis ekipmanları ve taşınabilir hasta izleme cihazlarıAkıllı ev kontrol arabirimleri ve konut otomasyon sistemleri. Ekran kalitesinin ürün konumlandırmasını farklılaştıran yüksek kaliteli tüketici elektroniği.Kesin renk üretimi gerektiren hassas test ve ölçüm cihazlarıOtomobil infotainment sistemleri ve dijital gösterge panelleri.
- Evet.Kalite ve Uygunluk- Evet.Katı Üretim Standartları
Üretim tesisleri kapsamlı kalite yönetim sistemleri ile ISO sertifikasını sürdürür. Kritik kusurlar için% 100 denetim kapsamı tutarlı çıkış kalitesini sağlar.Standart optik denetim protokolleri 1000±200 lux aydınlatma yoğunluğunu belirtir., 30cm görüntüleme mesafesi ve objektif kusur değerlendirmesi için 45°±10° gözlem açısı.
Çevre Sorumluluğu
Dolu.RoHS uyumluluğuTüm işleme kimyasalları ve malzemeleri uluslararası çevre koruma gereksinimlerini karşılar.
