5.5 inç MIPI arayüzü 1080*1920 HD renkli LCD sıvı kristal ekran TFT sıvı kristal modülü

Ürünler

5.5 inç MIPI arayüzü 1080*1920 HD renkli LCD sıvı kristal ekran TFT sıvı kristal modülü

MOQ:	Pazarlık etmek
fiyat:	negotiate
Standart ambalaj:	Karton
teslim süresi:	16 gün
Tedarik kapasitesi:	10000 adet

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

Shenzhen, Guangdong

Marka adı

TXWEI

Sertifika

ISO9001 IS014001 IATF16949

Model numarası

TXW550040N0-CTP

Belge

Vurgulamak:

5 5 inç MIPI TFT LCD ekran

1080x1920 HD renkli LCD ekran

Ürün Tanımı

TXW550040N0-CTP.

Ürün Genel Görünümü

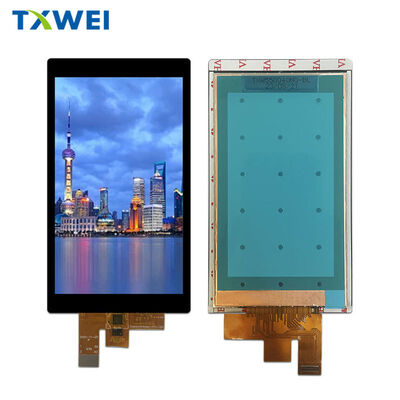

TXW550040N0-CTP, Full HD çözünürlüğü (1080×1920 piksel) ve entegre kapasitif dokunmatik paneli ile kaliteli 5.46 inçlik TFT LCD ekran modülüdür.Bu IPS tipi ekran olağanüstü bir renk doğruluğu sağlar, geniş görüntüleme açıları ve güçlü bir 4 şeritli MIPI DSI arayüzü aracılığıyla duyarlı dokunma etkileşimi.

Shenzhen Tianxianwei Teknoloji tarafından üretilen bu ekran modülü, en son ekran teknolojisini güvenilir endüstriyel kalite yapıyla birleştirerek el cihazları için ideal hale getiriyor.Endüstriyel kontrol cihazları, tıbbi ekipman ve yüksek görsel performansı gerektiren tüketici elektroniği.

Temel Özellikler

Muhteşem Görsel Performans

1080 × RGB × 1920 piksel çözünürlüğü ve 16.7 milyon görüntülenebilir renk ile kristal gibi net görüntüler deneyimleyin. The IPS (In-Plane Switching) technology ensures consistent color reproduction and full 178° viewing angles from all directions — eliminating color shift and contrast loss regardless of viewing position.

Entegre Kapasittif Dokunma

G + F + F (Şekil + Film + Film) çok dokunmatik yapı, Goodix GT911 denetleyicisini içerir ve hassas ve duyarlı dokunma algılamasını sağlar.I2C arayüzü ana işlemcilerle sorunsuz iletişimi sağlar, özel kesme ve sıfırlama pinleri verimli güç yönetimi ve jest tanıma sağlar.

Yüksek Hızlı MIPI Arayüzü

Dört şeritli MIPI DSI yüksek hızlı diferansiyel sinyalleme, düşük EMI ile güvenilir, yüksek bant genişliği video iletimi sağlar.Bu modern arayüz standardı, geleneksel paralel RGB çözümlerine kıyasla daha ince kablo tasarımlarını ve basitleştirilmiş PCB düzenlerini sağlar.

Güçlü Arkaplan Işığı Sistemi

Edge-lit LED arka ışık konfigürasyonu, 1200 cd/m2 tipik parlaklık sağlayan 15 yüksek verimli beyaz LED'ye sahiptir.Modül, parlak güneş ışığından karanlık ortamlara kadar değişen çevresel aydınlatma koşullarına sorunsuz bir şekilde adapte olur..

Teknik özellikler

Görüntüleme Özellikleri

Ekran Tipi: Normal Siyah kipli IPS TFT LCD Etkin Alan: 68.04 mm (H) × 120.96 mm (V) Piksel Biçimi: 1080 (H) × 1920 (V) RGB şerit düzeni Piksel Pitch: 21 μm (H) × 63 μm (V) Renk Derinliği: 16.7 milyon renk (24-bit RGB) Görünüm Yönü: Tüm Saat (360° optimal görüntüleme) Kontrast oranı: 1200:1 (tipik)

Dokunmatik Panel Özellikleri

Dokunma yapısı: G + F + F kapasitif çok dokunmatik denetleyici IC: Goodix GT911 Arayüz: Kesinti çıkışı ile I2C Yüzey Sertliği: ≥6H kurşun kalem sertliği Işık iletimi: ≥85% Çalışma voltajı: 2.8V ¢ 3.3V (Giriş/Çıkış), 1.8V (Logik)

Elektriksel parametreler

TFT Sürücü IC: Himax HX8399C Mantıksal Akım (IOVCC): 1.65V ¥ 3.3V (tipik 1.8V) Analog Pozitif (VSP): 4.8V ¥ 6.0V Analog Negatif (VSN): -6.0V ¥ -4.8V Arkaplan Işığı Ön Voltaj:28V ∙ 32V arka ışık akımı: 60 mA (dişli başına tipik)

Fiziksel Boyutlar

Modül Boyutları: 70.04 mm (W) × 128.29 mm (H) × 1.78 mm (T) Dokunmatik Panel ile: 75.80 mm (W) × 139.90 mm (H) × 3.49 mm (T) Ağırlık: TBD ( hafif tasarım)

Çevre ve Güvenilirlik

Çalışma koşulları

Çalışma sıcaklığı: -20°C'den +60°C'ye kadar Depolama sıcaklığı: -30°C'den +70°C'ye kadar Nem aralığı: 20% ∼ 90% RH (kondansiyonsuz)

Güvenilirlik Testleri

Bu modül, 96 saatlik yüksek sıcaklık depolama (+70°C), 96 saatlik düşük sıcaklık depolama (-30°C), çalışma sıcaklık döngüsü,ve termal şok testi (-20°C ± +60°C)Tüm testler sıfır işlevsel kusurları, sıvı kristal sızıntısı olmadığını ve stres koşullarında optik performansı korunduğunu doğruladı.

Arayüz Pin Yapılandırması

40 pinlik FPC konektörü, kapsamlı bir sistem entegrasyonu sağlar:

• Güç rayları: GND, IOVCC (1.8V), VSP/VSN analog kaynakları, CTP_VCC (2.8-3.3V) • MIPI DSI: 4 veri şeridi çifti (D0±, D1±, D2±, D3±) artı saat çifti (CLK±) • Dokunmatik arayüz: CTP_SDA, CTP_SCL, CTP_INT,CTP_RST • Kontrol sinyalleri: RESET, TE (yırtma etkisi), PWM (arkaplan ışığının karartılması) • Arkaplan ışığı: LEDA/LEDK anod ve katot bağlantıları

Tüm yüksek hızlı diferansiyel çiftleri, enerji verimliliği için LP-11 düşük güç durumunu destekler.

Güç Sırası ve Zamanlama

HX8399C sürücü IC'si özel bir güçlendirme dizimi gerektirir: VDD1/HS_VCC, aşamalar arasında en az 1 ms gecikme ile VSP/VSN etkinleştirilmeden önce dengelenmelidir.Donanım sıfırlaması (RESX), güç dengelenmesinden sonra ≥10μs boyunca düşük tutulmalıdır., tam başlatma gösterme komutları öncesinde 120ms gerektirir.

Güç kesme sırası bu sırayı tersine çevirir ve görüntü kalımını ve sürücü hasarını önlemek için MIPI video paketlerinin kaynak kaldırılmadan önce sona ermesini sağlar.

Başvurular

• Industrial HMI panels and handheld terminals • Medical diagnostic displays and portable equipment • Smart home control interfaces • Automotive infotainment systems • High-end consumer electronics and gaming devices • Test and measurement instrumentation

Kalite güvencesi

Eksik segmentler, kısa devre ve optik tekdüzelik de dahil olmak üzere kritik kusurlar için% 100 denetim ile ISO sertifikalı süreçler altında üretilmiştir.Denetim koşulları standartlaştırılmış protokolleri takip eder: 1000±200 lüks aydınlatma, 30cm görüntüleme mesafesi, 45°±10° gözlem açısı.

RoHS uyumlu inşaat, tüm alanlarda kurşunsuz malzemelerle çevresel sorumluluğu sağlar.

Ambalaj ve lojistik

5-birimlik paketleme, şok emici köpük konteyner koruması ve güçlendirilmiş karton mühürleme ile bireysel anti-statik kabarcık torba ambalajı.Toplu siparişler için özel etiketleme ve ambalaj konfigürasyonları.

Destek ve Belgelendirme

Başlatma kod dizilimleri, zamanlama diyagramları ve uygulama notları dahil olmak üzere tam teknik dokümantasyon talep üzerine mevcuttur.Entegrasyon danışmanlığı ve özel yazılım geliştirme için sağlanan mühendislik desteği.
