Üretici 5 inçlik LCD ekran 720*1280 LCD ekran kapasitif dokunmatik ekran el cihazı ekranı üretir

Ürünler

Üretici 5 inçlik LCD ekran 720*1280 LCD ekran kapasitif dokunmatik ekran el cihazı ekranı üretir

MOQ:	Pazarlık etmek
fiyat:	negotiate
Standart ambalaj:	Karton
teslim süresi:	16 gün
Tedarik kapasitesi:	10000 adet

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

Shenzhen, Guangdong

Marka adı

TXWEI

Sertifika

ISO9001 IS014001 IATF16949

Model numarası

TXW550039N0-CTP

Belge

Vurgulamak:

Kapasitif dokunuşlu 5 inçlik LCD ekran

720X1280 tft LCD ekranı

El cihazı LCD ekran ekranı

Ürün Tanımı

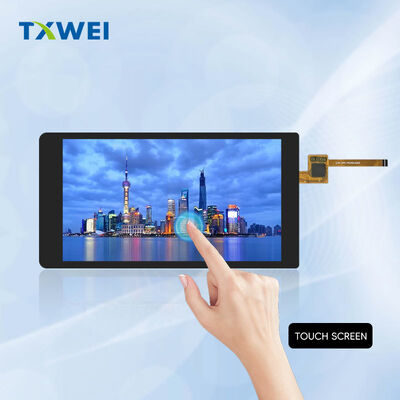

TXW550039N0-CTP 5Kapasitatif dokunuşlu HD+ IPS Ekranı

● ● ● ●

Ürün Genel Görünümü

TXW550039N0-CTP, kompakt 5.5 inçlik bir form faktöründe tam bir görsel ve etkileşimli çözüm sunar.Bu entegre modül, yüksek performanslı bir IPS LCD'yi duyarlı kapasitif dokunmatik panel ile birleştirir, ekran kalitesinin ve kullanıcı deneyiminin ürün başarısını yönlendirdiği zorlu gömülü uygulamalar için tasarlanmıştır.

Shenzhen Tianxianwei Teknoloji tarafından üretilen bu ekran modülü taşınabilir cihazları, endüstriyel arayüzleri ve güvenilir dokunmatik etkileşim ve canlı görselleri gerektiren tüketici elektroniklerini hedefliyor.

│ │ │ │ │ │ │

Ekran Teknolojisi

IPS Panel MükemmellikIn-Plane Switching teknolojisi, geleneksel TN panellerinin tipik renk kaymasını ve kontrast kaybını ortadan kaldırır.Tüm görüntüleme yönelimlerinde tutarlı optik performansın korunması.

Normalde gizli operasyon.Bu mimari, daha derin siyah seviyelere, üstün kontrast oranlarına ve normalde beyaz alternatiflere kıyasla azaltılmış ışık sızıntısına ulaşır.Karanlık kullanıcı arayüzleri, daha iyi enerji verimliliğinden yararlanır.

Aktif Matrix SürücüsüBireysel ince filmli transistörler her pikselli bağımsız olarak kontrol eder. Ortak elektrot eserleri yoktur. Hareket bulanıklığı yoktur. Hem statik içerik hem de dinamik grafikler için keskin, hassas görüntü gösterimi.

- Evet.

Çözünürlük ve Resim kalitesi

HD + çözünürlük720 piksel yatay olarak. 1280 piksel dikey olarak. 9:16 boyut oranı portre odaklı uygulamaları optimize eder.

RGB Çizgi Piksel YapısıDikey RGB alt piksel düzenlemesi. Standart görüntüleme mesafelerinde doğal renk karışımı. Fotoğraf görüntüleme, veri görselleştirme ve renk kritik arayüzleri için idealdir.

Piksel Boyutları94Yatay ve dikey olarak.5 mikrometrelik mesafe, inç başına yaklaşık 269 piksel, pürüzsüz kontur gösterimi, net karakter okunabilirliği.

Etkin görüntüleme alanı68.04 mm genişliği × 120.96 mm yüksekliği.

│ │ │ │ │ │ │ │ │ │ │

LCD Modülü Boyutları71Modülün genişliği.04 mm. Modülün yüksekliği 129.56 mm. Toplam kalınlığı 1.65 mm. Modern endüstriyel tasarım entegrasyonu için olağanüstü ince bir profil.

Dokunarak Montajı Tamamla76.00 mm montaj genişliği. 143.46 mm montaj yüksekliği. 2.81 mm toplam kalınlığı. Ek 1.16 mm, aşırı hacimsiz kapasitif dokunma katmanını barındırır.

AğırlıkTaşınabilir uygulamalar için optimize edilmiş.

Esnek devre bağlantısıEkran sinyalleri için 25-pin FPC. Dokunmatik arayüz için 6-pin FPC. Kompakt, güvenilir bağlantı. Otomatik montaj süreçleriyle uyumludur.

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

Kapasitatif dokunma paneli

G+F+F MimarlıkKapak Cam + Film + Film yapısı. Optik olarak açık yapıştırıcı laminat ile üç katmanlı yapı. Ucuz dayanıklılık. Duyarlı dokunma performansı.

Dokunmatik KontrolörFT5436DQQ entegre devre. Özel dokunmatik işlem. 100 Hz rapor oranı tipik. Pürüzsüz jest izleme. Düşük ana işlemci yükü.

Çoklu dokunma yeteneğiBeş noktalı eşzamanlı algılama, karmaşık jest tanıma, sıkıştırma zoom, iki parmaklı dönüş, çok parmaklı oyun kontrolleri, modern arayüz gereksinimleri tam olarak desteklenmektedir.

İletişim ProtokolüI2C standart arayüzü. SCL saati 400 kHz tipik. SDA iki yönlü veri. Olay yönlendirilen makine bildirimi için INT kesinti çıkışı. Başlatma kurtarımı için RST sıfırlama kontrolü.

Elektriksel Özellikler2.8V ila 3.3V çalışma aralığı. 1.8V mantıksal arayüz seçeneği. -20 °C ila +60 °C işlevsel sıcaklık. <5 mW tipik çalışma gücü. Pil ile çalışan tasarımlar için verimli.

- Evet, evet.- Evet, evet.・゚??- Evet.- Evet, evet.・゚??- Evet.

Arayüz Mimarlığı

MIPI DSI Standartı4 şeritli Mobil Endüstri İşlemci Arayüzü. Endüstri standardı yüksek hızlı diferansiyel sinyalleme. Düşük elektromanyetik müdahale. Zorlu ortamlar için sağlam gürültü bağışıklığı.

Veri YollarıD0, D1, D2, D3 diferansiyel çiftleri. Dört paralel kanal. Toplam bant genişliği, 24 bit renk derinliği ile 60 Hz'lik öz çözünürlükte tazelemeyi destekler.

Saat DağıtımıCLK diferansiyel çifti. Kaynak eşzamanlı mimari. Basitleştirilmiş sistem saatleme tasarımı. Veri yolları arasında karmaşık eğri eşleşme gerekmez.

Düşük Güç ModlarıLP11, LP10, LP00 durum desteği ultra düşük güç bekleme süresi uykudan hızlı uyanma mobil uygulamalar için pil ömrünün uzatılması

Komut ve Video ModlarıKayıt yapılandırması ve statik görüntüler için komut modu. Gerçek zamanlı akış için video modu. Esnek sistem entegrasyonu. Çerçeve tampon geçiş seçeneği.

Elektrik özellikleri ┃ ┃ ┃

I/O besleme voltajı (IOVCC)1.65V minimum. 1.8V tipik. 2.0V maksimum. Modern uygulama işlemcileri ile mantıksal seviyede uyumluluk. 1.8V sistemleri için seviye dönüşümü olmadan doğrudan bağlantı.

Analog besleme voltajı (VCI)2.5V minimum. 2.8V tipik. 3.3V maksimum. Çekirdek ekran sürücüsü gücü. Parlamadan çalışmak için sabit düzenleme gereklidir.

Mevcut TüketimEkran içeriğine ve arka ışık ayarlarına bağlı çalışma akımı. Bataryayı korumak için uyku modunda akım en aza indirilmiştir. Talep üzerine detaylı karakterizasyon mevcuttur.

Geçit Sürücü Üretimiİç şarj pompası devreleri TFT anahtarlama voltajları üretir. Tek bir kaynak girişinden elde edilen pozitif ve negatif raylar. Dış yüksek voltaj kaynakları gerekmez.

- Evet.

Arka ışık sistemi

LED yapılandırması14 beyaz LED seri paralel düzenleme. Kenar aydınlatılmış optik mimari. Hassas ışık kılavuzu plaka. Diffüzör ve parlaklık arttırma filmleri.

Elektriksel parametrelerİleri voltaj: 19.6V minimum. 22.4V maksimum. 40 mA tipik çalışma akımı. Sürekli akım sürücüsü tekdüze parlaklık için önerilmektedir.

Parlaklık PerformansıTam optik yığınla belirlenecek özellikler.Tasarım kılavuzluğu için talep üzerine mevcut tipik değerler.

Uygulama ömrü30,000 saatlik LED derecesi. LED başına 20 mA'da %50 parlaklık tutma olarak tanımlanır. Akım düşürme ve termal yönetim ile ulaşılabilir uzatılmış ömür.

Kontrol ArayüzüLEDA anot bağlantıları. LEDK katot bağlantıları. PWM karartma uyumlu. Analog akım ayarlaması desteklenmektedir.

◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Zamanlama ve Kontrol

Yeniden ayarlama mimarisiRESET pin aktif düşük. En az 10 mikrosaniye darbeleri. 120 milisaniye başlangıç süresi. İç durum makinesi dizilimleri güç açma yapılandırması. Başlatma sırasında OTP parametre yükleme.

Yırtma etkisi sinyaliTE çıkış dürtüsü. Çerçeve sınırı göstergesi. Gözyaşları olmayan güncellemeler için makine senkronizasyonu. Pürüzsüz animasyon ve video içeriği için gereklidir.

Güç SıralanmasıIOVCC ve VCI uygulamaları için düzen esnek. Doldurma istikrarından sonra RESET serbest bırakılır. Komut kabul edilmeden önce 15 milisaniye gecikme. Başlatılmasından sonra hazırlık göstergesi görüntülenir.

Uyku Durumu YönetimiDüşük güç bekleme için uyku komutu, normal çalışma için uyku komutu, hızlı durum geçişi, bağlam tutma isteğe bağlı.

- Evet.

Çevre Dayanıklılığı

Çalışma sıcaklığı-20°C'den +60°C'ye kadar görüntü ve dokunma fonksiyonları için soğuk çalıştırma yeteneği.

Depolama Şartları-30°C'den +70°C'ye kadar çalışmıyor. %20'den %90'a kadar nispi nem. Geniş raf istikrarı. Küresel lojistik uyumlu.

Termal şok doğrulama10 döngü testi. -20°C'ye maruz kalmak, 30 dakika. +60°C'ye maruz kalmak, 30 dakika. Statik durum. Mekanik arıza yok. Performans bozulmadı.

Yüksek sıcaklıkta çalışma+60°C'de sürekli çalışma. 96 saatlik doğrulama. Hiç resim yapışmıyor. Renk değişikliği yok. Dokunma tepkisi korunuyor.

Düşük Sıcaklıkta Çalışma-20°C'de devamlı çalışma, 96 saatlik doğrulama.

Nemlik Dayanıklılık%90 nispi nemde 50°C, 96 saat maruziyet, kabarcık oluşmuyor, kaplama yok, çerçeve gökkuşağı etkisi yok.

- Evet.

Kalite güvencesi

Üretim Testleri%100 elektrikli doğrulama, endüstri standartlarına göre piksel kusurları inceleme, dokunma koordinat doğrusallığı doğrulama, arka ışık tekdüzelik ölçümü.

Güvenilirlik DoğrulamaIEC 60068-2-14'e göre sıcaklık döngüsü, IEC 60068-2-27'ye göre mekanik şok, IEC 60068-2-6'ya göre titreşim direnci, IEC 61000-4-2'ye göre ESD bağışıklığı.

Kabul StandartlarıEksik segmentler için sıfır tolerans, elektrikli şortlar yok, belirsiz segmentler yok, görüntüleme koşulları yok, anormal görüntüleme kalıpları yok, sıvı kristal sızıntısı yok, mühür bütünlüğü zorunlu.

Çevreye UygunlukHer yerde kurşunsuz malzemeler. RoHS Direktifi 2011/65/AB'ye uygun. REACH madde kısıtlamalarına uymak. Sorumlu üretim sertifikalı.

- Evet.

Entegrasyon Rehberliği

Mekanik MontajDört kenarlı destek tavsiye edilir. Etkin alana nokta yüklemesinden kaçının. İletici elemanlara açıklık sağlayın. İşleme sırasında ESD koruması zorunludur.

Termal TasarımLED bağlantı sıcaklığı izleme. PCB'den ısı dağılımı yolu. Anod bölgesinde bakır alanı en üst düzeye çıkarma. Kapalı kabınlar için çevresel derecelendirme.

Elektriksel düzenAyrı analog ve dijital zemin düzlemleri. Güç girişinde yıldız zemini. MIPI iz uzunluğu eşleşmesi. 100 ohm diferansiyel impedans. EMI hassas uygulamaları için koruma.

Yazılım EntegrasyonuSitronix ST7703 başlatma dizisi. Komut kümesi belgeleri mevcut. I2C üzerinden dokunmatik yazılım yapılandırması. FocalTech'ten jest kitaplıkları.

Optik özelleştirmeKapak lens şekli ve kalınlığı. Yansıtma karşıtı kaplama. Parlama karşıtı yüzey işlemi. Gizlilik filtresi entegrasyonu. Özel diyaframlar ve kesimler. Optik yapıştırma hizmetleri mevcuttur.

- Evet.

Hedef Uygulamalar

Taşınabilir tıbbi cihazlar. Endüstriyel el terminalleri. Mobil test ekipmanları. Akıllı ev kontrol panelleri. Bina otomasyon arayüzleri. Güvenlik sistemi klavyeleri. Satış noktası terminalleri.Envanter yönetim sistemleriEğitim elektronikleri. Geliştirme platformları. Tüketici aletleri. Otomobil satış sonrası ekranlar. Deniz aletleri. Dış taşınabilir cihazlar.

- Evet.

Sipariş Verme Bilgisi

Model AdıTXW550039N0-CTP

ÜreticisiShenzhen Tianxianwei Technology Co., Ltd.

Örnek KullanılabilirliğiMühendislik örnekleri genellikle 2-3 hafta. Üretim süreci 4-6 hafta standart. Hacim fiyatları yıllık 1.000 birimden müzakere edilir.

Kişiselleştirme HizmetleriKapak cam şekli ve kalınlığı. Logo baskı ve markalama. Parlaklık binning ve seçimi. FPC uzunluğu ve konektör konumu. Arayüz voltaj özelleştirme. Dokunma firmware modifikasyonu.Özel kapak lensine optik yapıştırmaDüzenleyici sertifikasyon desteği.
