Ürün Tanımı

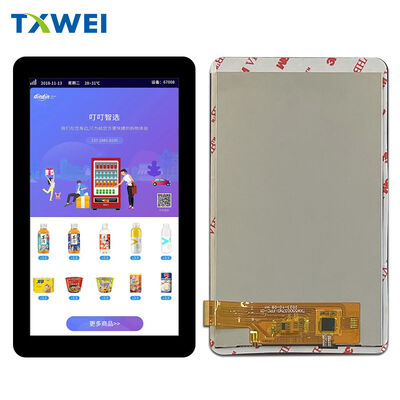

TXW550037N0-SN 5.46" FHD+ IPS Ekranı Entegre Kapasitatif Dokunma

- Evet.

Genel bakış

TXW550037N0-SN, modern gömülü uygulamalar için tam bir ekran çözümü temsil eder.46 inçlik modül, yüksek çözünürlüklü IPS LCD panelini tamamen entegre kapasitif dokunmatik panel ile birleştirirShenzhen Tianxianwei Teknolojisi tarafından tasarlanmıştır.Bu ekran, ekran kalitesinin, dokunma tepkisi ve uzay verimliliği tehlikeye atılamaz.

◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Ekran Teknolojisi

IPS Panel MimarlığıIn-Plane Switching teknolojisi, bu modülü geleneksel TN ekranlarından ayırır. Sıvı kristal hizalanması, tüm görüntüleme açılarında tutarlı renk üretimini ve kontrast oranlarını sağlar.Kullanıcılar, doğrudan veya aşırı açılardan izlerken aynı görsel kalitede deneyimler..

Normalde Siyah ModPanel normalde siyah konfigürasyonda çalışır. Voltaj kaldırıldığında, pikseller varsayılan olarak siyaha döner. Bu mimari daha derin siyahlar, daha yüksek kontrast sağlar,ve normalde beyaz alternatiflere kıyasla daha az ışık sızıntısıKaranlık arayüz tasarımlarında güç verimliliği artıyor.

Aktif Matris TFTİnce Film Transistörü aktif matris adresleme, her pikselin özel anahtarlama kontrolü almasını sağlar. Paylaşılan elektrot çapraz konuşması yok. Hayalet yok. Hızlı hareket eden grafiklerde keskin kenarlar.

♬ ♬ ♬ ♬ ♬ ♬

Çözünürlük ve Piksel Mimarlığı

Full HD + çözünürlükYatay olarak 1080 piksel. Dikey olarak 1920 piksel. Bu 9:16 boyut oranı portre odaklı uygulamalar için uygundur. akıllı telefonlar, el terminalleri, dikey endüstriyel paneller.

RGB Çizgi DüzenlemesiAlt pikseller dikey RGB şeritler halinde düzenlenmiştir. Normal görüntüleme mesafelerinde doğal renk karışımı. Fotoğraf içeriği ve renk kritik arayüzleri için optimaldir.

Pixel Pitch63 mikrometre yatay. 63 mikrometre dikey. Inç başına 401 piksel eşdeğeri. Bireysel pikseller tipik 300 mm görüntüleme mesafesinde görünmez. Yumuşak eğimler. Keskin metin.

Etkin Ekran Alanı68.04 mm genişliği × 120.96 mm yüksekliği.

│ │ │ │ │ │ │ │ │ │ │

LCD Modülü Boyutları78Modülün genişliği.00 mm. Modülün yüksekliği 129.76 mm. Toplam kalınlığı 1.95 mm.

Dokunarak Montajı Tamamla83.70 mm montaj genişliği. 141.20 mm montaj yüksekliği. 3.20 mm toplam kalınlığı. Ek 1.25 mm, kapasitif dokunma katmanını ve aşırı hacimsiz cam kaplamasını barındırır.

AğırlıkHer gramın önemli olduğu taşınabilir uygulamalar için optimize edilmiş.

FPC konektörü39 pinli esnek basılı devre, kompakt bağlantı izi, güvenilir tablo-ekran bağlantısı, otomatik montaj işlemleri için tasarlanmıştır.

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

Kapasitatif dokunma paneli

G+G İnşaatKapak Cam + Sensör Cam mimarisi. Optik açıdan açık yapıştırıcıyla birleştirilen iki ayrı cam katmanı. Film tabanlı alternatiflere kıyasla üstün dayanıklılık. Üst düzeyde dokunmatik tepki.

Fiziksel Depolama0.55 mm kaplama cam kalınlığı. OCA laminasyon tabakası. ITO sensör camı. Toplam dokunma modülü kalınlığı: 1.45 ± 0.10 mm. Sağlam ama rafine edilmiş.

Denetleyici EntegrasyonuChip-on-Flex yapılandırmasında CST340 dokunmatik denetleyicisi. Özel işlemci birimi, ana mikro denetleyiciden dokunmatik hesaplamayı boşaltır. 100 Hz tipik rapor hızı. Pürüzsüz izleme.

Çoklu dokunma yeteneğiBeş noktalı eşzamanlı dokunma tanımı. Karmaşık jestler desteklenir. Çizik-genişletme. İki parmak döner. Çoklu düğme basın. Modern kullanıcı arayüzü gereksinimleri karşılanır.

İletişim ArayüzüI2C standart protokolü. SCL saat hattı. SDA veri hattı. Olay bildirimi için INT kesinti çıkışı. Neredeyse tüm modern mikro denetleyici ve uygulama işlemcileri ile uyumludur.

Çalışma parametreleri2.8V ila 3.3V güç aralığı. -20 °C ila +60 °C işlevsel sıcaklık. <10 mW tipik çalışma gücü. Pil ile çalışan tasarımlar için verimli.

- Evet.

Arayüz ve İşaretleme

MIPI DSI Standartı4 şeritli Mobil Endüstri İşlemci Arayüzü - Ekran Seri Arayüzü. Yüksek hızlı ekran bağlantısı için endüstri standardı. Diferansiyel sinyalleme. Düşük EMI. Güçlü gürültü bağışıklığı.

Veri YollarıD0, D1, D2, D3 diferansiyel çiftleri. Dört paralel veri kanalı. Her şerit için tipik olarak 1 Gbps. 24 bit renk derinliği ile 60 Hz Full HD + yenileme için yeterli toplam bant genişliği.

Saat MimarlığıÖzel CLK diferansiyel çifti. Kaynak eşzamanlı zamanlama. Basitleştirilmiş sistem saatleme. Karmaşık eğilim yönetimi gerekmez.

Komut vs. Video ModlarıKayıt yapılandırması için komut modu gerçek zamanlı piksel akışı için video modu esnek sistem entegrasyonu düşük güçli statik görüntü yeteneği

- Evet, evet.- Evet, evet.・゚??- Evet.- Evet, evet.・゚??- Evet.

Elektriksel Özellikler

Çekirdek Gücü (VDD)2.5V minimum. 3.3V tipik. 3.6V maksimum. İç DC-DC dönüştürücüler ve referans devreleri için analog güç. Parlama olmadan çalışmak için gerekli olan istikrarlı düzenleme.

I/O Tedarik (IOVCC)1.65V minimum. 1.8V tipik. 3.3V maksimum. Mantıksal seviye uyumluluğu. Seviye dönüşümü olmadan 1.8V veya 3.3V ana işlemcilere doğrudan bağlantı.

Geçit Sürücü VoltajlarıVGH: 11V tipik. TFT anahtarlaması için pozitif kapı sürücüsü. VGL: -7V tipik. Tam piksel kapama için negatif kapı sürücüsü. Şarj pompası devreleri tarafından içeriden üretilir.

Ortak Elektrot (VCOM)Düzenlenebilir referans voltajı. -2V'den 0V'ye ayar aralığı. Minimum yanıp sönen için fabrika kalibreli. Uygulama özel optimizasyon için alan ayarlanabilir.

Mevcut TüketimEkran içeriğine ve arka ışık ayarlarına göre karakterize edilmelidir.

Arka ışık sistemi ┃ ┃

LED yapılandırması36 beyaz LED toplamda. Kenar aydınlatılmış mimari. Tam optik filmler aracılığıyla tüm panel genişliğinde ışık yönlendirilir. 18 paralel elektrik telleri. Her tel için 2 seri LED.

Elektrik GereksinimleriÖn voltaj: 11.2V minimum. 12.8V maksimum. 12V nominal tasarım noktası. Ön akım: tam parlaklık için tipik 360 mA. Bireysel LED akımı: 20 mA.

Parlaklık Performansı2000 cd/m2 tipik LCD ve CTP ile optik yığın. İç ve gölgeli dış ortamlar için yeterince parlak. Ofis aydınlatması ve gündüz ortam koşullarında okunabilir.

TekdüzelikEtkin alan boyunca en az %80 parlaklık eşitliği, görünür sıcak noktalar yok, profesyonel görünüm için tutarlı aydınlatma.

Uzun ömürlülük20,000 saatlik LED ömrü derecesi. LED başına 20 mA'da çalışan %50 parlaklık tutma olarak tanımlanır. Akım düşürme ve termal yönetim ile ulaşılabilir uzatılmış ömür.

Kontrol Arayüzü4 × LEDA anod bağlantıları. 4 × LEDK katot bağlantıları. Dağıtılmış akım yolları. Düşük direnç kaybı. Parlaklık ayarlaması için PWM karartması uyumludur.

- Evet.

Zamanlama ve Güç Yönetimi

Gereksinimleri Yeniden AyarlaRESX düğmesi aktif-düşük sıfırlama. En az 1 ms darbe genişliği. Serbest bırakıldıktan sonra 5 ms başlatma süresi. İç OTP fabrika kalibrasyon verilerini yükler. Sıfırlama tamamlandıktan sonra istikrarlı çalışma garanti edilir.

Yırtıcı Etkinliğin ÖnlenmesiTE sinyali çıkışı. Çerçeve senkronizasyonu darbeleri. MCU, görüntü yenilenmesi ile bellek güncellemelerini koordine eder. Dinamik içeriğin görünür yırtılmasını ortadan kaldırır.

Güçlendirme SırasıAşamalı gerilim uygulaması gereklidir. İlk olarak VDD1/HS_VCC. Sonrasında VDD3. Istikrarlandıktan sonra RESX serbest bırakılır. Başlatma sırasında LP11 durumundaki MIPI şeridleri. Video iletiminden önce en az 50 ms.Güç uygulamasından sonra 120 ms ekran hazır.

Uyku ModuSLPIN komut girişi. Ekran kapalı. Etkin dokunuş isteğe bağlı. Düşük güç tüketimi. Hızlı tam çalışmaya devam. Kullanıcı etkileşimleri arasında pil tasarrufu için idealdir.

Güçten çıkma sırasıSLPIN komutu önce. Video durdur. Güç çekilmeden önce en az 3 kare. VDD3 kapalı. VDD1/HS_VCC kapalı. Elektriksel stres ve görsel eserleri önler.

◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Çevre Özellikleri

Çalışma sıcaklığı-20°C'den +60°C'ye kadar, hem ekran hem de dokunmatik fonksiyonlar için. Soğuk başlatma yeteneği. Kondensasyon gereksinimleri yok. Aralık boyunca tam spesifikasyona uygunluk.

Depolama sıcaklığı-30°C'den +70°C'ye kadar çalışmayan, uzun raf ömrü taşıma ve depolama esnekliği.

Nemlilik%90 maksimum RH, yoğunlaşmaz, tropikal ortam için uygundur.

Isı Şok Direnci10 döngüye doğrulandı. -20°C pozlama, 30 dakika. +60°C'ye geçiş, 30 dakika. Statik durum testi. Mekanik arıza yok. Performans bozulması yok.

Yüksek Sıcaklıkta Çalışma+60°C'de sürekli çalışmak, 96 saatlik doğrulama, görüntü yapışıklığı yok, renk değişikliği yok.

Düşük sıcaklıkta çalışmak-20°C'de devamlı çalışma, 96 saatlik doğrulama, tepki süresi şartlar içinde, dokunma işlevsel.

Yüksek sıcaklıkta depolama+70°C'de saklama, 96 saat maruz kalma, test sonrası işlevsel doğrulama gereklidir.

Düşük Sıcaklıkta Depolama-30°C'de saklanır, 96 saat maruz kalır, fiziksel hasar olmaz, mühürleme bozulmaz.

Nem Depolama50°C'de %90 RH, 96 saat maruz kalınır, kabarcık oluşmaz, polarizatör delaminasyonu olmaz, çerçeve gökkuşağı etkisi olmaz.

- Evet.

Kalite güvencesi

Fonksiyonel Test%100 elektrik testi, piksel kusurları kontrolü, dokunma koordinatları doğrulama, arka ışık tekdüzelik ölçümü.

Güvenilirlik DoğrulamaSıcaklık döngüsü. Mekanik şok. titreşim direnci. ESD bağışıklığı. Uygulama gereksinimlerine göre düşme testi.

Kabul kriterleriEksik segmentler için sıfır tolerans, elektrikli şortlar yok, belirsiz segmentler yok, görüntüleme koşulları yok, anormal görüntüleme kalıpları yok, sıvı kristal sızıntısı yok, mühür bütünlüğü zorunlu.

Üretim UygunluğuHer yerde kurşunsuz malzemeler. RoHS Direktifi 2011/65/AB'ye uygun. REACH madde kısıtlamalarına uymak. Çevre sorumluluğu sertifikası.

- Evet.

Entegrasyon Rehberleri

Mekanik EntegrasyonDört kenarlı montaj desteği önerilir. Merkezi alanda yoğun yüklerden kaçının. İletici elemanlara 0.5 mm minimum boşluk tutun. İşleme sırasında ESD koruması zorunludur.

Termal YönetimLED ısı dağılımı yolu tasarımı gereklidir. Maksimum bağlantı sıcaklığı 85 °C. LED anod PCB bölgesindeki bakır alanı veya termal viaslar. Kapalı kabuklar için ortam sıcaklığı derecesi.

Elektrik TasarımıDijital ve analog için ayrı toprak düzlemleri önerilir. Güç girişinde yıldız topraklama. MIPI iz uzunluğu 5 mm içinde eşleşir. 100 Ω diferansiyel impedans.EMI hassas uygulamaları için koruma.

Yazılım EntegrasyonuHimax HX8399C başlatma dizisi gereklidir. Komut kümesi belgeleri mevcuttur. I2C üzerinden dokunmatik denetleyici yazılım güncelleme yeteneği. CST'den mevcut jest tanıma kitaplıkları.

Optik yığın düşünceleriKapak lens özelleştirme kullanılabilir. AR kaplama seçenekleri. AG yüzey tedavisi. Gizlilik filtreleri. Özel kesimler ve şekiller. Optik bağlama hizmetleri için fabrikaya danışın.

- Evet.

Başvurular

Tıbbi taşınabilir teşhis cihazları. Hasta izleme terminalleri. Taşınabilir ultrason sistemleri. Endüstriyel süreç denetleyicileri. Sahada hizmet veren tabletler. Akıllı ev kontrol panelleri.Bina Otomasyon ArayüzleriTest ve ölçüm ekipmanı. Mobil satış noktası terminalleri. Envanter yönetimi el cihazları. Güvenlik sistemi klavyeleri. Otomobil satış sonrası ekranları. Deniz navigasyon aletleri.Gölgeli açık mekan kiosklarıEğitim elektronikleri, prototip ve geliştirme platformları.
