Ürün ayrıntıları

Evde > Ürünler >

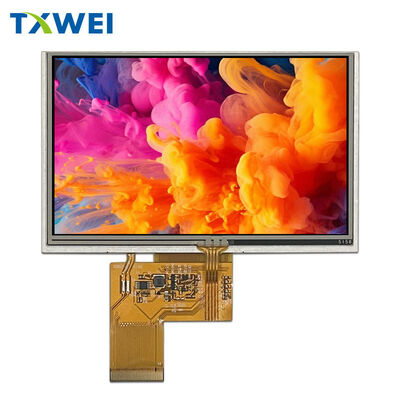

Cümle 5 inçlik 800*480 TFT dirençli dokunmatik ekran endüstriyel kontrol ekipmanları ekran izleme monitörü LCD ekran

Ürünler

Cümle 5 inçlik 800*480 TFT dirençli dokunmatik ekran endüstriyel kontrol ekipmanları ekran izleme monitörü LCD ekran

MOQ:	Pazarlık etmek
fiyat:	negotiate
Standart ambalaj:	Karton
teslim süresi:	16 gün
Tedarik kapasitesi:	10000 adet

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

Shenzhen, Guangdong

Marka adı

TXWEI

Sertifika

ISO9001 IS014001 IATF16949

Model numarası

TXW500152N0-RTP

Belge

Vurgulamak:

5 inçlik TFT LCD direnci dokunmatik ekran

Endüstriyel kontrol ekipmanları LCD monitör

Garanti ile 800*480 TFT ekranı

Ürün Tanımı

✦ TXW500152N0-RTP ✦

5.0" Endüstriyel WVGA TFT LCD + RTP

800×480 Çözünürlük | 24-bit RGB | Dirençli Dokunmatik | Geniş Sıcaklık Tasarımı

◆ Neden Bu Ekranı Seçmelisiniz?

▸ Net WVGA Görüntüler

800×RGB×480 çözünürlük, endüstriyel arayüzler için keskin, canlı görüntüler sunar. ILITEK ILI6122+ILI5960 çift çip sürücü mimarisi ile desteklenen 16.7M gerçek renk. 0.135mm piksel aralığı, kol mesafesinden metin okunabilirliğini ve simge netliğini sağlar.

▸ Güvenilir Dirençli Dokunmatik

Entegre 4 telli dirençli dokunmatik panel (RTP) - endüstriyel ortamlar için güvenilir seçim. Eldiven, kalem veya çıplak parmaklarla kusursuz çalışır. Elektrikli olarak gürültülü fabrika zeminlerinde kapasitif parazit sorunları yaşanmaz.

▸ 6 O'Clock Optimal Görüntüleme

Alt görüntüleme kurulumları için tasarlanmıştır. Göz hizasının üzerinde monte edilen kontrol panelleri, kiosklar ve kullanıcının ekrana yukarı baktığı gömülü sistemler için mükemmeldir.

▸ Zorlu Koşullar İçin Üretildi

→ Çalışma: -20°C ila +70°C → Depolama: -30°C ila +80°C → Nem: %90 RH'ye kadar

96 saat yüksek sıcaklık depolama (+80°C), 96 saat düşük sıcaklık depolama (-30°C) ve 50 döngülü termal şok testini (-20°C↔70°C) geçer. Bu ekran, tüketici ekranlarının başarısız olduğu yerlerde gelişir.

◆ Teknik Özellikler

Ekran Çekirdeği • Panel Tipi: TFT aktif matris, normalde beyaz transmisif • Çözünürlük: 800(Y) × 480(D) piksel • Renk Derinliği: 16.7M (24-bit RGB) • Piksel Düzeni: RGB dikey şerit • Aktif Alan: 108.00mm × 64.80mm • Görüntüleme Yönü: 6 o'clock • Sürücü IC: ILITEK ILI6122 + ILI5960

Dokunmatik Sistem • Tip: 4 telli dirençli dokunmatik panel (RTP) • Arayüz: Analog konum algılama • Aktivasyon: Basınç tabanlı (eldiven uyumlu) • Dayanıklılık: Milyonlarca dokunuş için derecelendirilmiş

Arka Aydınlatma • Tip: Kenardan aydınlatmalı beyaz LED dizisi • LED Sayısı: 12 çip (6 seri × 2 paralel) • İleri Voltaj: 17.4V ~ 19.8V • İleri Akım: Tipik 40mA • Parlaklık: 240 cd/m² (tipik LCD+RTP ile) • Ömür: %50 parlaklığa kadar 30.000 saat

Elektriksel Arayüz • Video: 24-bit paralel RGB (R0-R7, G0-G7, B0-B7) • Saat: DCLK piksel saat girişi • Senkronizasyon: HSYNC, VSYNC, DE (veri etkinleştirme) • Kontrol: DISP (ekran açık/kapalı) • Güç: VDD 3.0~3.6V (tipik 3.3V)

Fiziksel Boyutlar • Modül Boyutu: 120.70mm × 75.80mm × 2.80mm • RTP ile: 116.80mm × 72.60mm × 4.15mm • Ağırlık: TBD • FPC: 40 pin, 0.5mm aralık

◆ Pin Ataması (40-Pin FPC)

Güç ve Arka Aydınlatma ① LEDK — Arka aydınlatma katodu (–) ② LEDA — Arka aydınlatma anot (+) ③ GND — Toprak ④ VDD — Mantık güç kaynağı (3.3V)

RGB Veri Yolu ⑤~⑫ R0-R7 — Kırmızı veri (LSB'den MSB'ye) ⑬~⑳ G0-G7 — Yeşil veri (LSB'den MSB'ye) ㉑~㉘ B0-B7 — Mavi veri (LSB'den MSB'ye)

Zamanlama ve Kontrol ㉙ GND — Toprak ㉚ DCLK — Piksel saati ㉛ DISP — Ekran etkinleştirme ㉜ HSYNC — Yatay senkronizasyon ㉝ VSYNC — Dikey senkronizasyon ㉞ DE — Veri etkinleştirme ㉟ NC — Bağlantı yok ㊱ GND — Toprak

Dokunmatik (FPC üzerinde NC — RTP ayrı olarak bağlanır) ㊲ XR — Dokunmatik sağ (FPC üzerinde NC) ㊳ YD — Dokunmatik aşağı (FPC üzerinde NC) ㊴ XL — Dokunmatik sol (FPC üzerinde NC) ㊵ YU — Dokunmatik yukarı (FPC üzerinde NC)

◆ Zamanlama Özellikleri

Saat Gereksinimleri • DCLK Frekansı: Tipik 33.3 MHz (maksimum 50 MHz) • Yenileme: 60Hz kararlı kare hızı

Yatay Zamanlama • Aktif Ekran: 800 saat döngüsü • Toplam Satır Periyodu: Tipik 1056 (862~1200 aralığı) • HSD Darbesi: 1~40 saat • Arka Porch: 46 saat • Ön Porch: 16~354 saat

Dikey Zamanlama • Aktif Ekran: 480 satır • Toplam Kare Periyodu: Tipik 525 (510~650 aralığı) • VSD Darbesi: 1~20 satır • Arka Porch: 23 satır • Ön Porch: 7~147 satır

◆ Uygulama Senaryoları

Etiketler:
500 cd/m2 TFT LCD Ekranı,

5 inçlik TFT LCD ekranı,

IPS LCD ekranı 550cd/m2
