5.5 inç LCD oyun el konsolu ekranı 1080*1920 yüksek parlaklık 700 nit motosiklet navigasyon ekranı

MOQ: 1
fiyat: Anlaşılabilir
teslim süresi: 7-16gün
Ödeme yöntemi: L/C,D/A,D/P,T/T
Tedarik kapasitesi: 10000 adet
Detay Bilgi
Ürün Tanımı
Detay Bilgi
Menşe yeri
SHENZHEN
Marka adı
TXWEI
Sertifika
CE FCC ROHS
Model numarası
TXW550081N0-SY
Belge
TXW550081N0-CTP_SPEC.pdf
Piksel sayısı:
1080*1920
Görüntüleme Yönü:
IP'ler
Ekran Arabirimi:
MIPI 4 şeritli
Parlaklık:
700 nit
Aktif Alan:
68.53*121.82 (mm)
Anahat Boyutu:
70.53*127.28*1.68/75.92*136.3*2.56 (mm)
Çalışma Sıcaklığı:
-20+60 ℃
Depolama Sıcaklığı:
-30+70℃
Pim sayısı:
40PIN
Vurgulamak:

5.5 inç LCD oyun el konsolu ekranı

,

1080x1920 yüksek parlaklık motosiklet ekranı

,

700 nit TFT LCD navigasyon ekranı

Ürün Tanımı

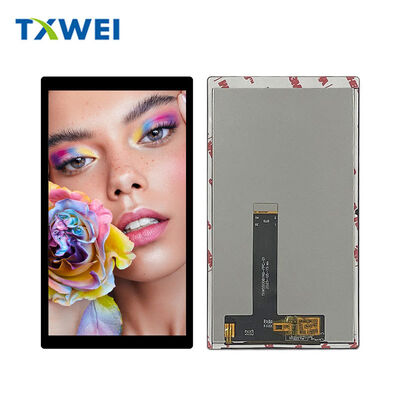

TXW550081N0-CTP

5.5" FHD IPS TFT LCD Ekran Modülü Kapasitatif Dokunma ile

Ürün Genel Görünümü

BuTXW550081N0-CTPbir premium 5.5 inç TFT LCD ekran modülüdür.Shenzhen Tianxianwei Technology Co., Ltd.Yüksek performanslı uygulamalar için tasarlanan bu modül, çarpıcı Full HD çözünürlüğünü, kompakt, endüstriyel sınıflı bir pakette duyarlı kapasitif dokunma teknolojisiyle birleştirir.
El cihazları, endüstriyel kontrolörler, tıbbi ekipmanlar veya tüketici elektronikleri geliştirirken olsun, bu ekran olağanüstü netlik, renk doğruluğu,ve güvenilir dokunuş performansı.

Ana Özellikler

Ekran Boyutu:5.5 inç (Diagonal)
Karar:1080 × RGB × 1920 (FHD)
Ekran Tipi:IPS TFT LCD (Normalde Siyah)
Etkin Alan:68.53 ((W) × 121.82 ((H) mm
Piksel Pitch:00,06345 × 0,06345 mm
Renk Derinliği:16.7 Milyon Renk (24-bit RGB)
Görme yönü:Tam IPS (tüm yönler)
Sürücü İK:HX83112-A
Arayüz:4 şeritli MIPI DSI
Dokunma teknolojisi:Kapasitatif dokunma paneli (CTP)
Modül Boyutları:75.92 ((W) × 136.30 ((H) × 2.56 ((T) mm

Üstün Görsel Performans

IPS Teknolojisi Kusursuz Görme Açıları İçin

Standart TN panellerinin aksine, bizimUçak içi anahtarlama (IPS)Teknoloji, tutarlı renk üretimini ve kontrastınıHer bakış açısıİster yan taraftan, ister yukarıdan, ister aşağıdan görün, içeriğiniz canlı ve doğru kalır.

Tam HD çözünürlük

Onunla1080 × 1920 piksel5.5 inçlik bir ekrana paketlenmiş,~400 PPI piksel yoğunluğuKeskin metin, net simgeler ve detaylı görüntüler için mükemmel.

16.7M renk derinliği

Destek24 bit RGB rengimultimedia uygulamaları için pürüzsüz eğimleri, doğal cilt tonlarını ve profesyonel düzeyde renk doğruluğunu sağlar.

Fiziksel Boyutlar

LCM + CTP Modülü Boyutu:75.92 mm (W) × 136.30 mm (H) × 2.56 mm (T)
Etkin Ekran Alanı:68.53 mm (W) × 121.82 mm (H)
Kompakt tasarım:Yer kısıtlı cihazlar için optimize edilmiş, ekrana zarar vermeden.

Arayüz ve Bağlantı

4 şeritli MIPI DSI arayüzü

Yüksek hızlıMIPI DSI (Display Serial Interface)Dört veri hattı ile:
  • Yumuşak 60Hz + yenileme oranları için yüksek bant genişliği
  • Gürültü duyarlı uygulamalarda düşük EMI
  • PCB tasarımını basitleştiren azaltılmış pin sayısı
  • Düşük güç tüketimi pil ömrünü uzatır

40-Pin FPC Bağlantısı

Güç ve Yer:
  • Pin 1-2: GND
  • Pin 15, 17: LED+ (Anod)
  • Pin 21, 23, 25: LED- (Katoda)
  • Pin 31: LCD_IOVCC (1.8V)
  • Pin 35: VSP (+5.7V)
  • Pin 37: VSN (-5.7V)
  • 39-40: GND
MIPI DSI verileri:
  • Pins 12/14: D0N/D0P (Data Lane 0)
  • Pins 18/20: D1N/D1P (Data Lane 1)
  • Pins 30/32: D2N/D2P (Data Lane 2)
  • Pins 36/38: D3N/D3P (Data Lane 3)
  • Pins 24/26: CLKN/CLKP (Saat)
Kontrol sinyalleri:
  • Pin 3: CTP_RST (Touch Reset)
  • Pin 4: LCD_RST (LCD Reset, 1.8V, Aktif Düşük)
  • Pin 5: CTP_INT (Touch Interrupt)
  • Pin 6: TE (Yırtma Etkisi)
  • Pin 29: PWM (Arka ışık kontrolü)
Dokunarak I2C arayüzü:
  • Pin 7: CTP_SDA (Touch I2C Verileri)
  • Pin 9: CTP_SCL (Touch I2C Saati)
Diğerleri:
  • Pin 8: LCD_ID (NC - Bağlantı Yok)
  • Pin 11: NC (Bağlantı Yok)

Gelişmiş Arkaplan Işığı Sistemi

Tip:Kenar aydınlatılmış beyaz LED
LED Sayısı:18 LED
İleri Voltaj:16.8V ~ 19.2V (Tipik: 18V)
İleri akım:60 mA (Tipik)
Parlaklık:700 cd/m2 (LCD+CTP ile)
LED ömrü:30000 Saat
Sadelik Kontrolü:PWM Arayüzü
Profesyonel tavsiye:Arkaplan ışığı, güç yönetimi ve çevresel ışık uyarlaması için 0-100% arasında hassas parlaklık kontrolünü sağlayan PWM karartmasını (Pin 29) destekler.

Entegre Kapasitatif Dokunma Panosu

Projectioned Capacitive Touch (PCT)Teknoloji:
  • Çoklu dokunma desteği (genellikle 5+ puan)
  • Yüksek duyarlılık
  • Dayanıklılık ️ zehirlenmeye karşı dirençli mühürlü yüzey
  • Optik berraklık ∼ ekran parlaklığına minimum etki
Dokunma arayüzü:I2C (SDA/SCL) özel kesinti hattı (CTP_INT) ve sıfırlama kontrolü (CTP_RST) ile.

Çevre ve Güvenilirlik

Çalışma koşulları

Çalışma sıcaklığı:-20°C ~ +60°C
Depolama sıcaklığı:-30°C ~ +70°C
Çalışma Nemliği:% 20 ~ % 90 RH

Güvenilirlik Testleri

✓ Yüksek sıcaklıkta saklama: +70°C / 96 saat
✓ Düşük sıcaklıkta saklama: -30°C / 96 saat
✓ Yüksek sıcaklıkta çalışma: +60°C / 96 saat
✓ Düşük sıcaklıkta çalışma: -20°C / 96 saat
✓ Isı Şoku: -20°C +60°C, 10 döngü
✓ Nem Direnci: 50°C × 90% RH / 96 saat

Elektriksel Özellikler

I/O besleme voltajı (VDDIO):
  • Minimum: 1.8V
  • Tipik: 1.8V
  • Maksimum: 3.3V
Pozitif Analog Voltaj (VSP):
  • En az: 4.8V
  • Tipik olarak: 5.7V
  • Maksimum: 6.0V
Negatif Analog Voltaj (VSN):
  • Minimum: -6.0V
  • Tipik: -5.7V
  • Maksimum: -4.8V
Güç dizisi gereksinimleri:
  • VDD1 yükselme süresi: 20μs ~ 2ms
  • VSP/VSN yükselme süresi: 100μs ~ 5ms
  • Güvenilir bir başlangıç için gerekli olan doğru sıralama

İdeal Uygulamalar

Tüketici Elektronikleri

  • El oyun cihazları
  • Taşınabilir medya oynatıcıları
  • Yüksek kaliteli uzaktan kumanda

Sanayi

  • HMI kontrol panelleri
  • Test ve ölçüm ekipmanları
  • Endüstriyel tablet

Tıbbi

  • Taşınabilir teşhis cihazları
  • Hasta izleme sistemleri
  • Tıbbi tabletler

Otomotiv

  • Tablo göstergeleri
  • Infotainment sistemleri
  • Arka koltuk eğlencesi

Sipariş Verme Bilgisi

Model Numarası:TXW550081N0-CTP
Açıklama:5.5" FHD IPS LCD + Kapasitif dokunmatik panel
Kişiselleştirme Seçenekleri:
  • Parlaklık arttırılması (1000+ nit'e kadar)
  • Kapak camı özelleştirme (AG/AR/AF kaplamaları)
  • FPC uzunluğu ve konektör değişiklikleri
  • Dokunmatik denetleyici yazılım özelleştirme
