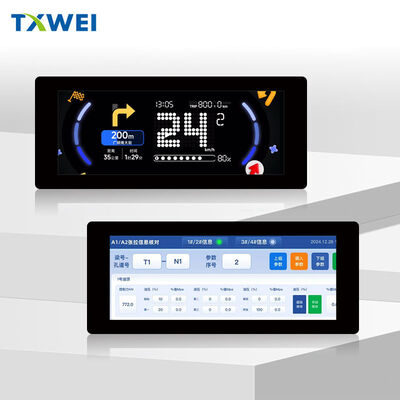

6.2 inç 480*1280 arayüzü MIPI TFT dokunmatik iki tekerlekli cihaz ekranı montaj modülü INCELL ekranı

TXW620009B0-CTP ürününün derinlemesine analizi

1, Bu sıradan bir 6 inçlik ekran değil, " dikey çubuk şeklinde araba ölçüm ekranı " için kesin bir kart yuvası

Piyasadaki 6.2-inç ekranların çoğu peyzaj (16:9), bu 480 × 1280 ise dikey şerit oranına sahip:8. This seemingly niche resolution precisely hits the biggest pain point of the current intelligent upgrade of two wheeled vehicles (electric motorcycles/bicycles) - the traditional circular or landscape instrument panel occupies too much space in the narrow and long handle area, dikey çubuk ekranı ise, sürüş görünümünü etkilemeden navigasyon bilgisi görüntü alanını koruyarak, direksiyonun ortasına mükemmel bir şekilde yerleştirilebilir.

1200 nit parlaklığı cep telefonları alanında büyük bir sorun değil, ancak araç aletleri alanında giriş seviyesinde bir araba standardıdır (karşılaştırma:iPhone'un açık hava parlaklığı yaklaşık 1000-1200 nit)Bu, öğle saatlerinde doğrudan güneş ışığı altında, sürücülerin normal bir ekran gibi "kara tahtaya" dönüşmek yerine hız ve pil seviyesini açıkça görebilmeleri anlamına gelir.

2In Cell yapısının değeri ciddi şekilde hafife alınıyor.

Parametreler tablosu sadece "Incell" kelimesini içerir, ancak bu iki mühendislik kararını içerir:
Kalınlık kontrolü: Dokunma katmanı dahil olmak üzere toplam kalınlık 5.68mm'dir. Geleneksel G + G (şüşe + cam) yapısı genellikle 7-8mm gerektirir, ancak bu 5mm seviyesine ulaşabilir,Bu da makinenin genel kimlik tasarımının daha agresif olabileceği anlamına gelir - örneğin, kolu yakınına kolaylaştırılmış bir enstrüman kapağı yapmak, çıkıntılı bloklar yerine.

Dokunma deneyimi: In Cell, dokunma sensörlerini LCD paneline entegre ederek, ıslak dokunuş ve eldiven dokunuşunun dış dokunuşla karşılaştırıldığında hassasiyetini önemli ölçüde iyileştirir.Yağmurlu günlerde sürmek veya motosiklet eldivenleriyle çalışmak için bu şarttırNormal bir elektrikli araç gösterge panosunu kullanıyorsanız, ıslak ellerle dokunamamanın acısını bilmelisiniz.

3, MIPI 4 Lane arayüzünün maliyet etkileri

RGB yerine MIPI kullanmak, sürücü IC JD9265T'nin yüksek hızlı seri iletimi desteklediğini gösterir.
EMC elektromanyetik uyumluluğu daha iyidir: İki tekerlekli aracın içinde motorlar ve denetleyiciler gibi büyük müdahale kaynakları vardır,ve MIPI'nin diferansiyel sinyali paralel RGB'den daha fazla müdahale karşıtı

Kablolamaların inceltilmesi: 40PIN, RGB 50+PIN'e kıyasla alan tasarrufu sağlar ve kolu bükülmelerinden geçerken daha esnektir
Güç tüketiminin azaltılması: İki tekerlekli araçlar gibi pille çalışan cihazlar için, bekleme akımında her 10mA düşüş bir satış noktasıdır.

4Sıcaklık parametrelerinin arkasındaki güvenilirlik mühendisliği

-30 °C~+85 °C rastgele yazılmaz. -30 °C, Heilongjiang'da kış sabahında ilk çalıştırmanın LCD'yi dondurmayacağını veya yavaş cevap vermeyeceğini gösterir.+85 °C, Hainan'da öğle güneşine maruz kalmak ve cihazın kendi ısıtması (kutunun içinde 90 °C'ye ulaşabilir) nedeniyle sıvı sızıntısı veya dokunma akışı olmayacağı anlamına gelir..

Çalışma sıcaklığından daha geniş olan -40 °C ~ 90 °C depolama sıcaklığına özel dikkat edin.Bu, Shenzhen fabrikalarındaki soğuk zinciri lojistiklerinden Kuzey Doğu Çin'deki depolara kadar taşıma senaryolarını göz önünde bulundurur., ya da yaz aylarında doğrudan güneş ışığı taşıma konteynerlerde, ekipmanlar çalıştırılmadığında daha aşırı sıcaklıklara dayanabilir.Otomobil sınıfı ile tüketici sınıfı arasındaki temel fark budur..

5, Yapısal Tasarım için Anahtar Hatırlatmalar (ID Mühendislerine)

62.29 × 163.36 mm dış boyutları ile 72.43 × 176.65 mm dokunma boyutları arasında 10 mm boşluk vardır.
LCD AA alanının dışında BM alanı (siyah kenarlık) bir daire var (54.43 × 146.65mm)

Dokunmatik katman, ekran ekranından bir daire daha büyüktür ve dokunmatik düğme alanlarını veya sadece montaj izinini içerebilir
Hücreyi tasarlarken, pencere açığının AA alanının bir tarafından en az 1,5 mm daha büyük olması (toleransa beyaz kenarların oluşmasını önlemek için) dikkat edilmelidir.Ama dokunma etkin alanı "sınırsız" bir etki için kabinin kenarına kadar uzanabilir

Kalınlık yönü: LCD ekran gövdesinin kalınlığı 4,38 mm ve dokunmatik panelin toplam kalınlığı 5,68 mm'dir. Bu da dokunmatik panel + FPC + arka ışık yapısının yığılma yüksekliğinin sadece 1,3 mm olduğunu gösterir.ultra ince tasarımına aitAncak lütfen bu 5.68mm'in köpük / yapışkan destek içerdiğini unutmayın. Su geçirmez bir yapı inşa edilecekse, 0.3-0.5mm'lik ek bir tampon alanı rezerve edilmelidir.

6Uygulama senaryolarında kesin grevler için öneriler

İki tekerlekli gösterge paneli: Sadece basit hız göstermeyin. 1280'in uzun tarafını segmentli bir kullanıcı arayüzü oluşturmak için kullanın - üst yarı navigasyon (basitleştirilmiş harita gösterimi), orta hız ve alt yarı müzik kontrolü.1200nits parlaklık otomatik ışık algılama ayarını destekler (gündüz maksimum parlaklık, parlaklığı önlemek için geceleri otomatik olarak 200nits'in altına düşürülür).

Tarım makineleri merkezi kontrol: Tarım makineleri yüksek titreşim ve toz vardır.Müşteriye AG parlama karşıtı film (film zayıflatmadan yüksek parlaklık) ve tampon koltuk eklemesini önerin.I2C dokunmatik arayüzü, fiziksel düğmelerin gereksiz tasarımını destekleyebilir (dokunmatik arıza durumunda, I2C otobüsü fiziksel bir klavyeye bağlanabilir).

Tıbbi ekipman: Bu boyut taşınabilir ultrason veya izleme cihazları için uygundur.ve MIPI arayüzlerinin koruma tasarımı ek dikkat gerektirir- 30 °C düşük sıcaklıkta çalıştırma kapasitesi, açık hava acil durumları için uygundur.
