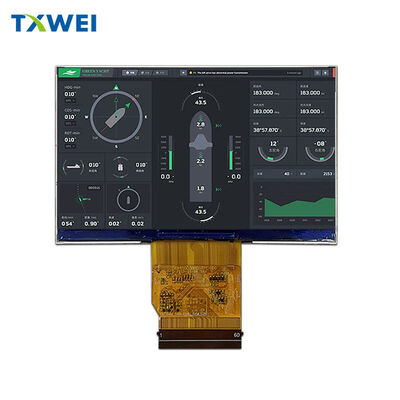

4,5 inç LCD 1920*1080 yüksek çözünürlüklü, yüksek parlaklıkta peyzaj mipi arayüzü dış mekan enstrüman ekranı LCD ekran

Genel Bakış

• Ürün Tipi: 4.45" Standart TFT LCD Modülü (1920×RGB×1080 Nokta)
• Yapı: TFT Panel + EK79303 Sürücü IC + FPC + Beyaz LED Arka Işık
• Arayüz: 4-şeritli MIPI
• Çevresel Uygunluk: Kurşunsuz, RoHS sertifikalı
• Görüş Yönü: Tüm açılar (360° net görünürlük)
• Renk Desteği: 16.7M renk (yazılımla yapılandırılabilir)

Temel Boyutlar ve Ağırlık

• Modül Boyutu: 103.50 (G) × 65.30 (Y) × 2.50 (T) mm (belirtilmedikçe tolerans ±0.20mm)
• Aktif Alan: 98.50 (Y) × 55.40 (D) mm
• Piksel Aralığı: 0.0513 (Y) × 0.0513 (D) mm
• Piksel Düzeni: RGB Dikey Şerit
• Yaklaşık Ağırlık: TBD (Belirlenecek)
• FPC Özelliği: FPC + PI kalınlığı = 0.30±0.03mm (açılmamış olarak gönderilir)

Güç ve Arka Işık

Güç Kaynağı

• Çekirdek Gerilimi (VCC): 3.0-3.3V (tipik 3.3V)
• Analog Gerilim (VSP): 4.8-6.0V (tipik 5.8V)
• Analog Gerilim (VSN): -6.0 ila -4.8V (tipik -5.8V)

Arka Işık Sistemi

• Tipi: 18 beyaz LED ile kenardan aydınlatma
• İleri Gerilim (VF): 16.8-19.2V
• İleri Akım (IF): Tipik 60mA
• Minimum Parlaklık: 1500 cd/m² (9 noktalı ortalama)
• Parlaklık Düzgünlüğü: Minimum %80
• LED Ömrü: 30.000 saat (parlaklık 20mA/LED'de %50'ye düşer; akım >25mA/LED ise kısalır)

 Temel Pin Fonksiyonları (Basitleştirilmiş)

• Güç/Toprak: VCC 3.3V (Pin 4,5) | Kararlı çalışma için çoklu GND pinleri
• Kontrol Sinyalleri: STBYB (Pin7, bekleme modu: Yüksek=normal, Düşük=güç tasarrufu) | RESET (Pin8, sıfırlama girişi) | U/D (Pin11, dikey tarama yönü) | R/L (Pin12, yatay tarama yönü)
• SPI İletişimi: SPI-CS (Pin14) | SPI-SCL (Pin23) | SPI-SDAI (Pin24) | SPI-SDAO (Pin25) | ROM (Pin26, MTP otomatik yeniden yükleme kontrolü)
• Veri/Saat: D0P/D0N - D3P/D3N (diferansiyel veri) | CLKP/CLKN (diferansiyel saat)
• Arka Işık Gücü: LEDA (Pin60, anot) | LEDK (Pin59, katot)
• Bağlantı Yok: Çoklu NC pinleri (kullanılmayan)

 Optik Performans

• Kontrast Oranı: 1000 (min) - 1500 (tip) (0° görüş açısında ölçülmüştür)
• Geçirgenlik: %6.4-7.5 (yüksek geçirgenlikli polarizatör, APF ve Haze yok)
• Renk Gamı: %70 NTSC (C-Light)
• Tepki Süresi: 45ms (Tr+Tf, 25°C/0° açı)
• Görüş Açısı: Yatay/dikey 70° (min) - 80° (tip) (CR>10)
• Renk Değerleri (CIE1931): Kırmızı (x:0.587-0.647, y:0.291-0.351) | Yeşil (x:0.290-0.350, y:0.491-0.551) | Mavi (x:0.113-0.173, y:0.089-0.149) | Beyaz (x:0.277-0.337, y:0.292-0.352)

 Çevresel ve Güvenilirlik

• Çalışma/Depolama Sıcaklığı: -30°C ila +85°C
• Maksimum Nem: %90 RH (yoğuşma yok)
• Geçilen Testler: Yüksek/düşük sıcaklık depolama/çalışma (85°C/-30°C, 96 saat) | Yüksek sıcaklık/nem (60°C/90%RH, 96 saat) | Termal şok (-30°C↔85°C, 10 döngü)
• Kabul Kriterleri: İşlevsel kusur, eksik segment, sızıntı, kabarcık veya gevşek parça yok

 Önemli Notlar

• TP Pencere Önerisi: LCM aktif alanından 0.3-0.5mm daha büyük tek taraflı boyut
• Kritik Parametreler: Orijinal özelliklerde "*" ile işaretlenmiştir; "()" içinde referans parametreler, "[]" içinde CPK parametreleri
• Paketleme Yöntemi: TBD (en son ayrıntılar için tedarikçiyle iletişime geçin)
