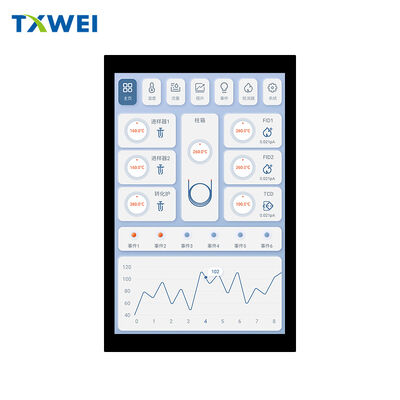

8 inçlik ekran mipi dikey ekran Incell gömülü dokunmatik ekran akıllı hoparlör endüstriyel tablet ekran paneli

Ürünler

8 inçlik ekran mipi dikey ekran Incell gömülü dokunmatik ekran akıllı hoparlör endüstriyel tablet ekran paneli

MOQ:	1
fiyat:	Anlaşılabilir
teslim süresi:	7-16 gün
Ödeme yöntemi:	L/C,D/A,D/P,T/T
Tedarik kapasitesi:	10000 adet

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

SHENZHEN

Marka adı

TXWEI

Sertifika

CE FCC ROHS

Model numarası

TXW800041N0-HL

Piksel sayısı:

800*1280

Görüntüleme Yönü:

IP'ler

Ekran Arabirimi:

Hava akışı anahtarı

Parlaklık:

800 nit

Aktif Alan:

107.64 çarpı 172.22

Anahat Boyutu:

121,8*194*3,9 mm

Çalışma sıcaklığı:

-20+70 ℃

Depolama Sıcaklığı:

-30+80℃

Pim sayısı:

40PIN

Dokunmatik Teknoloji:

Hücrede

Dokunmatik arayüz:

Vurgulamak:

8 inç LCD dokunmatik ekran MIPI arayüzü

endüstriyel LCD dokunmatik ekran tam laminasyon

TFT LCD ekran 800x1280 çözünürlük

Ürün Tanımı

TXW800041N0-HL 8 inç yüksek parlaklıklı IPS ekran modülü hücre içi dokunuş ile

1Ürün Genel Görünümü

BuTXW800041N0-HLgörsel netliğin, dokunma duyarlılığının ve çevresel dayanıklılığın birleştiği zorlu gömülü uygulamalar için tasarlanmış gelişmiş bir 8 inçlik ekran modülüdür.800 × 1280Bu modül, insan-makine arayüzü (HMI) dağıtımları için optimize edilmiş net, yüksek çözünürlüklü görüntüler sunar.Hücre içi dokunma teknolojisiAyrı bir dokunma sensörü yığını gerekliliğini ortadan kaldırır, bu da ışık iletimini artıran, paralaksı azaltan, kolaylaştırılmış bir optik yığınla sonuçlanır.ve son derece ince bir form faktörüne katkıda bulunur..

2. Performans ve Optik Karakteristiklerini Göster

TXW800041N0-HL'nin merkezinde birIPS (Uçak içi geçiş)Sıvı kristal panel, tüm yönelimlerde tutarlı renk üretimini ve geniş görüntüleme açılarını sağlar.Bu teknoloji, çoklu kullanıcı veya değişken montaj senaryoları için kritik bir avantaj olan eksen dışı görüntülenirken renk kaymasını ve gama bozulmasını etkili bir şekilde en aza indirger..

Karar:800 (H) × 1280 (V) piksel
Parlaklık:800 nit (tipik), doğrudan çevre ışığı veya dış mekan koşullarında bile okunur bir içerik sunumunu sağlar
Görme yönü:Tam IPS ̇ 178° yatay ve dikey perspektiflerden üstün görüntü sadakati
Ekran denetleyici:Bu konudaILI9882UÇip seti, sabit sinyal işleme, düşük elektromanyetik müdahale (EMI) ve geniş makine uyumluluğu sunan kanıtlanmış bir sürücü IC

3. Dokunma Teknolojisi ve Arayüzü

Modül,Hücre içi kapasitif dokunuşBu mimari seçimi birçok mühendislik avantajı sunar:toplam yığın kalınlığının azalması, daha iyi dokunmatik koordinat doğruluğu, daha iyi ekran parlaklık verimliliği ve yüzey kirleticilerine ve nem girişi karşı üstün dayanıklılık.

Dokunma arayüzü:I2C (IIC), ana mikro denetleyici ve uygulama işlemcileri ile kesintisiz entegrasyonu sağlayan standartlaştırılmış iki telli bir seri protokol
Dokunma protokolü:Yüksek rapor oranları ile endüstri standardı çoklu dokunma desteği, jestlerle zengin kullanıcı deneyimleri için uygundur

4Mekanik Özellikler

TXW800041N0-HL, ön panel montajlarına ve çerçeveye monte edilmiş kablolara kolay bir şekilde entegre edilmesini kolaylaştırmak için tasarlanmış kompakt, mekanik olarak katı bir çerçeveye paketlenmiştir.

Etkin Ekran Alanı:107.64 mm (W) × 172.22 mm (H)
Modül Şeması Boyutları:121.8 mm (W) × 194 mm (H) × 3.9 mm (D)

Toplam kalınlığı 4 mm'in altında, modülün alan kısıtlı endüstriyel tabletler, akıllı hoparlörler,endüstriyel tasarım minimalisminin en önemli olduğu sıvılı montajlı erişim kontrol terminalleri.

5Çevresel Güvenilirlik ve Çalışma Dayanıklılığı

Zorlu termal ortamlara dayanacak şekilde inşa edilen TXW800041N0-HL, geniş bir sıcaklık yelpazesinde operasyonel bütünlüğü korur.Bu esneklik, iklim dışı kiosklar için de aynı derecede uygundur., termal olarak değişken fabrika zeminleri ve sürekli çalışan iç mekan cihazları.

Çalışma sıcaklık aralığı:−20°C'den +70°C'ye kadar
Depolama sıcaklık aralığı:-30°C'den +80°C'ye kadar

These specifications ensure that the display module retains stable electro-optical performance during cold-start conditions and sustained high-temperature operation without compromising liquid crystal response times or touch sensor calibration.

6Elektriksel Arayüz ve Sistem Entegrasyonu

Ekran video yolu bir yolu ile yönlendirilirMIPI DSI 40-pinModern gömülü sistemlerde yüksek hızlı, düşük güçlü ekran bağlantısı için de facto standardı.MIPI arayüzü, eski paralel RGB çözümlerine kıyasla düşük pin sayısını ve PCB yönlendirme karmaşıklığını korurken yüksek tazeleme oranlarını ve derin renk derinliklerini destekler.

Ekran Arayüzü:MIPI DSI, 40 pinlik bağlantı
Dokunma arayüzü:I2C (IIC)

Sistem mimarları, malzeme faturası (BOM) yönetimini basitleştiren ve entegre ürün tasarımları için piyasaya sürümü hızlandıran tekil, düşük ayak izi bağlantı stratejisinden yararlanır.

7Hedef Uygulama Senaryoları

TXW800041N0-HL mimari açıdan çok yönlüdür ve güvenilir görsel çıkış ve sezgisel dokunmatik etkileşim gerektiren çeşitli dikey pazar portföyüne hitap eder:

Akıllı hoparlör göstergesi:Kompakt ayak izi ve portre yönelimi, görsel geri bildirim ve dokunma tabanlı kontrol yüzeyleri gerektiren ses asistanı cihazlarıyla doğal olarak uyumludur.
Endüstriyel Tablet Ekranları:Geniş sıcaklık toleransı, yüksek parlaklık ve dayanıklı In-Cell yapısı, dükkan zeminindeki ve saha hizmetindeki tabletlerin zorluklarını karşılar.
Güvenlik ve Erişim Kontrolü:İnce profil, kapı istasyonlarında, interkomlarda ve biyometrik terminallerde zarif bir akış montajını sağlar; IPS görüntüleme açıları değişen yükseklik ve pozisyon kullanıcılarını barındırır.
Eğitim Tableti:Yüksek parlaklık ve hassas dokunma tepkisi, hem sınıf hem de uzaktan eğitim ortamında geniş kullanımlı öğrenme cihazlarını destekler.

Belge Kontrolü
Model: TXW800041N0-HL
Revize: v1.0 ¢ Teknik Veri Sayfası
Mühendislik doğrulama ve entegrasyon desteği için, PCB düzenini tamamlamadan önce tam elektrik ve mekanik çizim setine başvurun.
