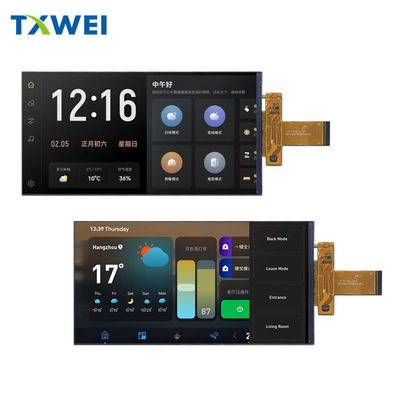

7 inç TFT LCD ekran MIPI yüksek çözünürlüklü ekran 720*1440 LCD ekran IPS akıllı ev paneli renkli ekran

TXW700185B0 Anahtar Parametre Genel Bakış

Ekranın köşegeni 6,9 inçtir ve genel modül şekli 80,21 mm genişliğinde, 162,34 mm yüksekliğinde ve 2,22 mm kalınlığındadır.

Etkili görüntüleme alanı 78,02 mm × 156,04 mm olup, 720 yatay piksele ve 1440 dikey piksele karşılık gelir.

 Her yatay piksel, kırmızı, yeşil ve mavi olmak üzere üç alt piksele ayrılmıştır. Bu nedenle, toplam alt

piksel sayısı 720 × 3 × 1440'tır. Piksel aralığı 0,10836 mm × 0,10836 mm'dir ve piksel düzenlemesi klasik bir

RGB dikey şerittir.

LCD modu normalde siyah iletim tipidir, TFT aktif matris tarafından sürülür; Yukarı, aşağı, sol ve sağ yönler, tümü

85 ° görüş açısı elde edebilir ve kontrast oranı pozitif bir görüş açısında 1000:1'den büyüktür. Sürücü IC

Sitronix GC9703C'yi benimser, 4 şeritli MIPI DSI arayüzüne sahiptir ve 16,7 M renk yazılımı renk seçimini destekler.

Arka aydınlatma kısmı, kenar ışık yapısına sahip 16 beyaz LED ışık kullanır; Tek bir LED, 40 mA akımda 22,4 V ila 26,4 V'luk bir ileri voltaja sahiptir.

tipik olarak 300 cd/m ² genel parlaklığına ve 250 cd/m ²'lik minimum garantili parlaklığa sahiptir.

Parlaklık homojenliği ≥ %75'tir ve LED'in ömrü 30000 saattir (20 mA'de ve %50 parlaklık azalmasıyla sona erer).

DC güç kaynağı iki kanala ayrılmıştır: VCI, 2,8 V ila 3,3 V arasında değişen bir voltaj aralığına sahip analog ve DC-DC sağlar, tipik olarak

3,3 V; IOVCC, tipik olarak 3,3 V olan hem 1,8 V ila 3,3 V'luk dijital G/Ç sağlar. Modül, -20 ℃ ila +70 ℃ arasında değişen sıcaklıklarda çalışır ve depolama sıcaklıkları -30 ℃ ila +80 ℃ arasında değişir ve maksimum bağıl nem %90 RH'dir.

Sıfırlama pimi düşük seviyesi etkilidir ve minimum darbe genişliği 10 µ s'dir. RESET serbest bırakıldıktan sonra, komutu göndermek 15 ms sürer.

 Uyku Modundan sıfırlama yapılırsa, Uyku Modu komutu 120 ms içinde gönderilemez. Arka ışık karartma pimi PWM'si

%0 -%100 kademesiz parlaklık ayarını destekler. FPC'nin toplam uzunluğu 44,57 mm, altın parmak alanı 14,5 mm, aralık

30 pim arasında 0,5 mm, uç çelik takviye kalınlığı 0,1 mm ve bükülme yarıçapı 10 kez tekrar tekrar bükülebilir

 2 mm içinde kırılmadan.

Tüm makinenin ağırlığı ölçülecek ve duyurulacaktır. Dokunmatik panelin her bir tarafının

modülün etkili alanından 0,3 mm ila 0,5 mm daha büyük olması, yeterli bir uyum payı sağlamak için önerilir. Tüm malzemeler ve işlemler

RoHS kurşunsuz gereksinimlerine uygundur.

TXW700185B0, 6,9 inçlik dar çerçevesi, tam görüş açısı, yüksek parlaklığı, geniş sıcaklık aralığı ve MIPI yüksek hızlı arayüzü ile

aşağıdaki senaryolara kapsamlı bir şekilde tasarlanmış ve ithal edilmiştir:

☛ Araç içi akıllı kokpit: merkezi kontrol bilgi ekranı, yolcu eğlence ekranı, arka başlık ekranı, 360 °

çevre görünümü terminali.

☛ İki tekerlekli/üç tekerlekli seyahat: üst düzey elektrikli motosiklet gösterge paneli, yeni enerji scooter merkezi kontrolü, paylaşımlı
elektrikli bisiklet navigasyon ekranı.

☛ Endüstriyel el tipi: PDA veri toplayıcı, barkod okuyucu, kızılötesi termal görüntüleyici, endüstriyel sınıf patlamaya dayanıklı tablet.
☛ Tıbbi elektronik: taşınabilir ultrason, hayati belirti monitörleri, infüzyon pompaları, diş/oftalmik tedavi ekipmanı
 ekran pencereleri.

☛ Test ve ölçüm: osiloskop, spektrum analizörü, mantık analizörü, güç kalitesi izleme konsolu.
☛ Dış mekan ticari kullanımı: ekspres teslimat dolapları için etkileşimli ekran, self servis yakıt ikmal makineleri, doğal rehber makineleri,
akıllı

çöp ayırma kioskları.☛ Deniz gemi elektroniği: gemiye monte navigasyon GMDSS, sonar balık dedektörü, radar ikincil ekranı, yat akıllı anahtar paneli.
☛ Akıllı tarım: insansız traktör merkezi kontrolü, hassas tohum ekici, tarımsal insansız hava aracı yer istasyonu, sera
çevresel izleme cihazı.

☛ Güvenlik acil durumu: polis kolluk kuvvetleri ekipmanı, yangın termal görüntüleme kaskları, mayın personeli konumlandırma terminalleri,
acil durum iletişim el cihazları.

☛ Askeri takviye: bireysel taktik veri terminali, silah nişan ateş kontrol ekranı, savaş alanı tıbbi acil durum tableti,
taşınabilir insansız hava aracı yer kontrol ünitesi.

☛ TXW700185B0, geniş sıcaklık aralığı, uzun ömür, yüksek parlaklık ve tam görüş açısına sahiptir ve bu da onu tercih edilen
 mühendislerin zorlu ortamlarda bile net görüntüler sağlayarak ekran deneyimlerini yükseltmeleri için çözüm haline getirir.
