Yüksek Renk Çizgisi Yüksek Parlaklık LCD Ekran Dokunmatik 10.4 inç 1024*768 LVDS Geniş Sıcaklık

Ürün Tanımı:

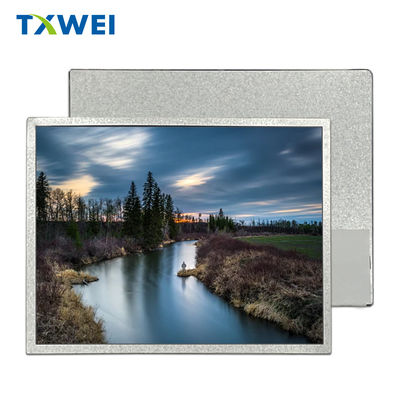

TXW104001N0, Shenzhen Tianxianwei Technology Co., Ltd. tarafından bağımsız olarak geliştirilen 10.4 inçlik endüstriyel sınıflı TFT LCD ekranıdır.3 standart oranı tasarımı ve 400nits parlaklığı ile 1024 × 768 (XGA) yüksek çözünürlüklü IPS paneli ile donatılmıştırÖzellikle sert endüstriyel ortamlar için tasarlanmış son derece güvenilir bir ekran çözümüdür.

Klasik 4: 3 oranı, 1024 × 768 çözünürlük ve 0.2055 mm piksel tonlaması, karakterlerin, dalga formlarının ve resimlerin 210.432 × 157.824 mm ekran alanında keskin ve net kalmasını sağlar.
228.4 × 174.5 × 5.9 mm ultra ince yapısı, % 30'luk 12.1 inçlik ürünlerden daha incidir, otomobil merkezi konsolları, taşınabilir cihazlar, tıbbi tabletler,ve drone yer istasyonları.

IPS tam görüntü açısı: gerçekten kör noktalar yok
ALL O'CLOCK 178 °/178 ° tam görüş alanı, mühendisler için kabine tarafı bakımı, doktor çevre görüşmeleri sırasında tutarlı renk doygunluğu ve kontrast sağlar.ve sürücü göz kırpma navigasyon, TN ekranlarının garip "yin-yang ekranına" veda ediyor.

400 nit yüksek parlaklık + geniş sıcaklık arka ışık
32 yüksek verimli LED, 160 mA sabit akım sürücüsü, 27 V geri basınç, 400 nit tekdüze parlaklık sağlar; Çalışma sıcaklığı -20 °C ~ +70 °C,ve depolama sıcaklığı -30 °C ~ +70 °CKuzey'deki soğuk gecelerden veya kabindeki yüksek sıcaklıklardan bağımsız olarak sürekli ve istikrarlı bir şekilde çalışabilir.

LVDS 30 Pin: Yüksek hızdaki istikrar, plug and play
Farklılık sinyali müdahale karşıtı, 30 pinli soketin tek seferlik kilitlenmesi, kablolama kemerinin karmaşıklığını azaltır; 6 bit / 8 bit renk derinliği geçişini destekler, ana akım ARM, x86 ile uyumludur,ve FPGA sürücü panelleri, genel gelişim döngüsünü kısaltır.
5, Tianxianwei standardı % 99.7 oranında verimlilik
Sınıf 1000 temiz odadan AOI + yaşlanma + titreşim üçlü testine ve 24 saatlik satış sonrası yanıtlara, Tianxianwei Teknolojisi, her TXW104001N0 için "sıfır onarım güvenliği" belirledi.% 7 nakliye verimi oranı.

Özellik:

TFT LCD modülü için ürün özelleştirme hizmetleri:

Marka adı: TXWEI

Model Numarası: TXW104001N0

Doğum yeri: Shenzhen

Sertifika: CE ROHS FCC

En az sipariş miktarı: müzakere edilebilir

Fiyat: Tartışmak

Paketleme: Karton

Teslim süresi: 16

Ödeme Şartları: L/C TT D/P

Tedarik yeteneği: 10000 adet

Boyut: 10.4 inç

Mekanik Çizelge Boyutu ((W*H*T): 228.4*174.5*5.9

Lcm pin n sayımı: 30 pin

Aktif alan: 210.432 ((H) * 157.824 ((V)

Görme yönü:

Teknik parametreler:

Temel teknik parametreler
Panel tipi: IPS sert ekran (normalde siyah mod)
Etkili görüntüleme alanı: 210.432 × 157.824 mm
Piksel yapısı: RGB şerit düzenlemesi
Piksel mesafesi: 0.2055mm
Görme açısı: 0'00

Optik performans
Parlaklık: 400 cd/m2
Kontrast oranı: 800: 1 (tipik değer)
Renk gamı: % 72 NTSC (tipik değer)

Elektriksel özellikler
Sürüş yöntemi: TFT aktif matris
Arayüz tipi: LVDS 30PIN
Arka ışık sistemi: 32 LED dizisi
Arka ışık voltajı: 27V DC
Arka ışık akımı: 160mA
Mekanik özellikleri
Boyutları: 228.4 × 174.5 × 5.9 mm
Yüzey işlemi: parlama karşı sertleştirme işlemi
Kurulum yöntemi: Ön çerçeve sabit (standart kurulum delikleri sağlanmıştır)

Çevre uyumluluğu
Çalışma sıcaklığı: -20 °C~+70 °C
Depolama sıcaklığı: -30 °C~+70 °C
Sismik performans: 5-500Hz/5G (IEC60068-2-6 standardına uygun)

Mükemmel ekran performansı
IPS teknolojisi, 178 ° tam görüntüleme açısında renk atılmasını garanti etmez.
400 nit yüksek parlaklık, çeşitli iç ve dış mekan aydınlatma ortamlarının ihtiyaçlarını karşılar
1024 × 768 çözünürlük hassas görüntüleme efektleri sağlar

Endüstriyel derecede güvenilirlik
Aşırı çalışma ortamlarına uygun geniş sıcaklık tasarımı
Cam yüzeyinin çarpma direnci ve çizik direnci güçlendirilmelidir
Aradaki ortalama arıza süresi (MTBF) >50000 saat

Optimize güç kaynağı tasarımı
Sadece 4.32W güç tüketimi ile verimli LED arka ışık sistemi
PWM karartmayı destekler (100-10kHz)
Düşük elektromanyetik müdahale tasarımı

Uzay aşırı derecede sıkıştırıldığında, performans tehlikeye atılamaz. TXW104001N0, zarif 10.4 inçlik gövdesiyle 178 ° kolaylık, 400 nit keskinlik ve 99.%7 güvenilirlikBu sadece bir ekran değil, aynı zamanda mühendisler, doktorlar, askerler,ve sürücüler - profesyonellerin daha küçük bir görüş alanında sonsuz olasılıkları büyütmelerine izin verir.
