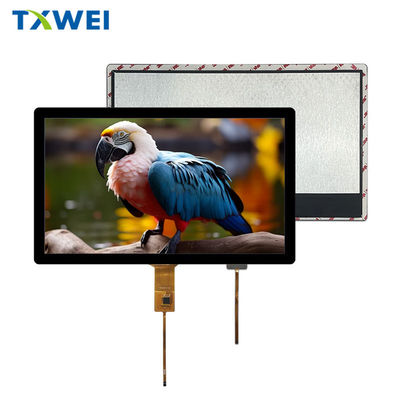

13.3 İnç 1920*1080 Çözünürlüklü IPS TFT LCD Kapasitif Dokunmatik Panel, EDP Arayüzlü Dokunmatik Ekran

Shenzhen Tianxianwei Technology Co., Ltd. TXW133008B0-CTP LCD Ekran Modülü:

Yüksek Performans ve Yüksek Güvenilirliğin Mükemmel Entegrasyonu,Shenzhen Tianxianwei Technology Co., Ltd.'den TXW133008B0-CTP LCD modülü, 13,3 inç TFT LCD+CTP modülü olup, yüksek çözünürlüğü, kurşunsuz süreci, kapasitif dokunmatik ekranı ve geniş sıcaklık çalışma aralığı sayesinde birçok endüstriyel, ticari ve tıbbi uygulama için ideal bir seçim haline gelmiştir.Bu modül, kurşunsuz teknolojiyi benimser, çevresel gereksinimleri karşılar ve yeşil elektronik ürünler için uygundur. Ekran çözünürlüğü 1920 × RGB × 1080 Nokta olup, karmaşık grafikler veya yüksek çözünürlüklü videoları mükemmel bir şekilde sunabilen net ve hassas görüntü kalitesi sağlar. Kapasitif dokunmatik ekran, G+G yapısını benimser ve hassas ve doğru dokunma tepkisi sağlamak, kullanıcılara sorunsuz bir etkileşim deneyimi sunmak için GT9271 sürücü IC'si ile donatılmıştır.

Çalışma sıcaklık aralığı 0 ℃ ila +50 ℃ ve depolama sıcaklık aralığı -20 ℃ ila +60 ℃ olup, çeşitli çevresel koşullara uyum sağlayabilir ve uzun süreli kararlı çalışmayı garanti eder. 280 cd/m ²'ye kadar parlaklığa sahip beyaz LED arka ışık kaynağı, 1000:1'e kadar kontrast oranı ve 25 ms'lik tepki süresi kullanılarak, mükemmel ekran efektleri sağlar ve dinamik görüntülerde bile gölgelenme olmadan netliği koruyabilir.

Arayüzler açısından, modül yüksek hızlı ve kararlı veri iletimini sağlamak, yüksek kaliteli görüntü sinyallerinin iletimini ve görüntülenmesini gerçekleştirmek için 2 şeritli EDP arayüzünü benimser. I/O güç kaynağı voltajı 2,5V ila 3,3V arasında değişir ve tipik ana güç kaynağı voltajı 2,8V'dur. Farklı modlardaki akım tüketimi ve güç dağılımı, güç kaynağı tasarımı için bir temel sağlayan net parametrelere sahiptir.

Modülün dış boyutları 305,20 mm (G) × 178,10 mm (Y) × 2,60 mm (T) olup, yalnızca 730 g ağırlığındadır, bu da entegre etmeyi ve kurmayı kolaylaştırır ve sınırlı alana sahip uygulamalar için uygundur. Kapasitif dokunmatik ekranın boyutu 319,74 mm (G) × 191,22 mm (Y) × 5,50 mm (T) olup, eksiksiz işlevselliği korurken iyi bir kompaktlığı korur. Modül, ekran kontrol sinyalleri, güç sinyalleri, toprak sinyalleri vb. kapsayan 30 pim ile donatılmıştır. Her bir pimin işlevi, bağlantının güvenilirliğini ve uyumluluğunu sağlamak için açıkça belirtilmiştir.

Dahili devre tasarımı, HPD sinyalinin çıkış devresinin ayrıntılı açıklamaları ve ayrıca BLUEUNABLE ve BLUEPUNGEDIM'in giriş devreleri ile dikkatlice optimize edilmiştir, geliştiricilere zengin tasarım detayları sağlar ve modülün dahili çalışma prensibinin daha derinlemesine anlaşılmasını kolaylaştırır.

Bu modül, yüksek sıcaklıkta depolama, düşük sıcaklıkta depolama, yüksek sıcaklıkta çalışma, düşük sıcaklıkta çalışma ve yüksek sıcaklık ve yüksek nemde depolama gibi çoklu testleri geçerek mükemmel güvenilirlik göstermiştir, çeşitli karmaşık ortamlarda uzun süreli kararlı çalışmayı garanti ederek, olağanüstü çevresel uyarlanabilirliğini ve kararlılığını kanıtlamaktadır. Bu test projeleri, çeşitli aşırı çevresel koşulları kapsamakta, modüllerin performansını ve kalitesini kapsamlı bir şekilde değerlendirmekte ve müşterilere güvenilir ürünler sunmaktadır.
Özetle, TXW133008B0-CTP LCD ekran modülü, yüksek performansı, yüksek güvenilirliği ve zengin işlevleri ile modern elektronik cihazların ekran modülleri için katı gereksinimlerini karşılayarak pazarda rekabetçi bir ürün haline gelmiştir.

LCM PİN Açıklama:

Bu 13,3 inç TXW133008B0-CTP LCD ekran modülü, çeşitli endüstriler için özel olarak tasarlanmış bir ekran yapıtıdır. İşte farklı endüstrilerdeki uygulama avantajları:

tıbbi ekipman
Uygulama örneği: Bir tıbbi monitörde, yüksek çözünürlüğü, hastaların elektrokardiyogram ve kan oksijen doygunluğu gibi temel hayati belirti verilerini doğru bir şekilde görüntüleyebilir, bu da tıp personelinin bilgileri doğru bir şekilde okumasını ve zamanında teşhis koymasını sağlar.
Avantajları: Doğru renk ifadesi, tıbbi görüntüleri net bir şekilde sunabilir, doktorlara teşhiste yardımcı olur; Güçlü parazit önleme yeteneği, karmaşık tıbbi ortamlarda kararlı çalışmayı sağlar.
Endüstriyel kontrol
Uygulama örneği: Endüstriyel otomasyon üretim hatlarında, üretim hattının gerçek zamanlı çalışma durumu, parametre ayarları vb. görüntüleyebilen kontrol paneli ekranları için kullanılır.
Avantajları: Yüksek parlaklık ve kontrast, fabrika atölyelerinde güçlü ışık ortamlarında bile net görünürlük sağlar; Geniş sıcaklık çalışma aralığı, endüstriyel ortamlardaki sıcaklık değişikliklerine uyarlanabilir; Yüksek güvenilirlik, ekipman arıza süresini azaltır.
ticari ekran
Uygulama örneği: Alışveriş merkezlerindeki dijital tabelalarda veya interaktif ekranlarda, yüksek çözünürlüklü ve parlak renkli ekran efektleriyle müşterilerin dikkatini çekin, ürün bilgilerini veya tanıtım faaliyetlerini görüntüleyin.
Avantajları: Yüksek çözünürlük ve canlı renkler, müşterilerin dikkatini çeker ve reklam etkinliğini artırır; Dokunmatik ekran işlevi, etkileşimli deneyim sağlar ve kullanıcı katılımını artırır.
monitör sistemi
Uygulama örneği: Güvenlik izleme merkezinde, gözetim kameralarının görüntülerini görüntülemek için kullanılır. Yüksek çözünürlüğü ve yüksek kontrastı, izleme alanındaki ayrıntıları net bir şekilde belirlemeye yardımcı olur.
Avantajları: Yüksek çözünürlük ve kontrast, gözetim görüntülerindeki ayrıntıları net bir şekilde belirlemeye yardımcı olur; Yüksek parlaklık, izleme merkezindeki parlak ortamlarda bile net görünürlük sağlar.
Eğitim ekipmanı
Uygulama örneği: Öğretmenler ve öğrenciler için elektronik beyaz tahtalarda veya öğretim hepsi bir arada makinelerde ders materyalleri, videolar vb. gibi net öğretim içeriği ekranı sağlayın.
Avantajları: Sınıf ortamına uygun, arka sıradaki öğrencilerin öğretim içeriğini net bir şekilde görmesini sağlayan büyük ekran boyutu; Öğretmen-öğrenci etkileşimi ve operasyonu için uygun dokunmatik ekran işlevi.
