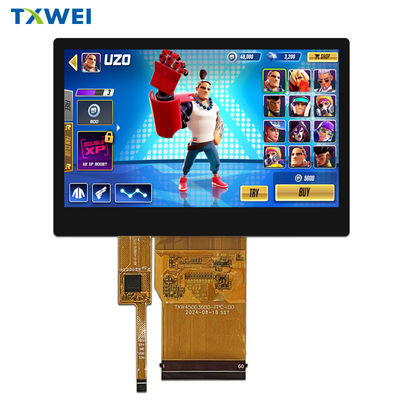

4.5'' Renkli 1920*1080 LCD Modül Ekran, LVDS Arayüzlü Kapasitif Dokunmatik Panel

Ürünler

4.5'' Renkli 1920*1080 LCD Modül Ekran, LVDS Arayüzlü Kapasitif Dokunmatik Panel

MOQ:	Negotiate
fiyat:	Negotiate
Standart ambalaj:	Cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW450036B0-LA

Belge

Arka aydınlatma voltajı:

16.8-19.2V

Lcm pin n sayısı:

60pin

Boyut:

4.45inch

Piksel Aralığı (G*Y):

0,0513*0,0513

Piksel Sayısı:

1920*3RGB(H)X1080(V)

Lcm Arayüzü:

LVD'ler 8 bit arayüz

Etkin Alan:

98,5(Y) * 55,4(D)

Vurgulamak:

4.5'' LCD Kapasitif Dokunmatik Panel

1920*1080 LCD Modül Ekran

LVDS Arayüzlü LCD Modül Ekran

Ürün Tanımı

TXW450036B0-LA: 4.45 inç yüksek çözünürlüklü dokunmatik ekran, çoklu sahne uygulamalarını gösterebilir

TXW450036B0-LA, hassas ve sürükleyici bir görsel deneyim sunmak için 1920 × 1080 tam HD çözünürlüğe sahip ve 16: 9 ekran oranıyla eşleştirilmiştir.18 LED ışığı 800 nit yüksek bir parlaklık sağlar%72 oranında yüksek renk gamması, renkleri daha canlı ve gerçekçi hale getirerek hem oyun grafiklerini hem de profesyonel görüntüleri doğru bir şekilde sunar.
Tüm yönlerde net bir görüntü elde etmek için IPS tam görünüm teknolojisini benimsemek, G + FF dokunmatik yapısı ve ST1633I dokunmatik çipi ile birlikte, yüksek hassasiyet ve hızlı yanıt, IIC arayüzünü desteklemek,basit ve verimliOCA tam laminatör işlemi ve Asahi Glass kalın cam kapağı, ekranı sadece sağlam ve aşınmaya dayanıklı kılmakla kalmaz, aynı zamanda optik etkiyi optimize ederek yansıma ve parlamaları azaltır.

Endüstriyel dokunmatik panel için ürün özelleştirme hizmetleri:

Marka adı: TXWEI

Model Numarası: TXW450036B0-LA

Doğum yeri: Shenzhen

Sertifika: CE ROHS FCC

En az sipariş miktarı: müzakere edilebilir

Fiyat: Tartışmak

Paketleme: Karton

Teslim süresi: 16

Ödeme Şartları: L/C TT D/P

Tedarik yeteneği: 10000 adet

Lcm pin n sayımı: 60 pin

Piksel Pitch (W * H): 0.0513 * 0.0513

Piksel sayısı: 1920*3RGB ((H) X1080 ((V)

Arka ışık voltajı: 16.8-19.2V

LCM arayüzü: LVDS 8 Bit Arayüzü

Anahtar kelimeler: Endüstriyel dokunmatik panel, Endüstriyel dokunmatik ekran panel, Etkileşimli dokunmatik panel

4.5'' Renkli 1920*1080 LCD Modül Ekran, LVDS Arayüzlü Kapasitif Dokunmatik Panel 0

Çoklu senaryo uyarlaması, geniş çapta uygulanabilir

Oyun konsollarında,Yüksek çözünürlük, yüksek parlaklık ve yüksek renk gamı ile sürükleyici görsel etki sağlar;
Eğitim alanında,Tam perspektif ve hassas dokunuş destekli interaktif öğretim;
Endüstriyel güvenlikte,Yüksek parlaklık, yüksek renk gamı ve geniş sıcaklık uyarlanabilirliği, hassas bir izleme sağlar;
Tıbbi ekipmanlarda,Yüksek çözünürlüklü görüntüleme ve güvenilir performans doğru teşhisi yardımcı olur;
Araç cihazlarında,Yüksek parlaklık göstergesi güçlü ışık altında ve düşük sıcaklıkta istikrarlı çalışma sürüş güvenliğini artırır.

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCMFonksiyonel	Notlar
1	GND	Güçlü Yer
2	GND	Güçlü Yer
3	NC	Bağlantı yok.
4	VCC 3.3V	LCD için güç kaynağı.
5	VCC 3.3V	LCD için güç kaynağı.
6	NC	Bağlantı yok.
7	STBYB	Bekleme modunda, normalde yüksek çekilir. STBYB =- Evet.1- Evet.Normal çalışma STBYB =- Evet.0- Evet., Güç tasarrufu için bekleme moduna girin.
8	Reset 3.3V	Sinyal giriş pinini sıfırla.
9	VSP 5.8V	Dış giriş voltajı
10	VSN -5.8V	Dış giriş voltajı
11	U/D	Geçit yukarı veya aşağı tarama kontrolü. Normalde alçaktan çek.
12	R/L	Kaynak sağ ya da sol sıralama kontrolü. Normalde yüksek çek.
13	GND	Güçlü Yer
14	SPI-CS	Çip seçimi işaretiSPI.
15	I2C-SCL	Seri saat sinyali(I2C).
16	I2C-SDA	Seri veri girişi/çıkış iğnesi(I2C).
17	ERR	Hata tespiti için çıkış iğnesi. "Hi-z": hata tespit edilmedi (iç çekim-yüksek) Bu iğneyi açık bırak.
18	VGH	Bağlantı yok.
19	VGL	Bağlantı yok.
20	NC	Bağlantı yok.
21	VDD-OTP	OTP devresi için güç kaynağı
22	NC	Bağlantı yok.
23	SP-SCL	Seri saat sinyali(SPI).
24	SP-SDAI	Seri veri girişi/çıkış iğnesi(SPI).
25	SP-SDAO	Seri verileri çıkış iğnesi(SPI).
26	ROM	30 kare başına MTP yeniden yükleme: H: Otomatik yeniden yükleme MTP'yi etkinleştir L: Otomatik yeniden yükleme MTP'yi devre dışı bırak Dış çekim yüksek.
27	NC	Bağlantı yok.
28	GND	Güçlü Yer
29	OLV0N	LVDS'nin negatif diferansiyel verileri(ODD)
30	OLV0P	Pozitif LVDS diferansiyel veri girişi(ODD)
31	GND	Güçlü Yer
32	OLV1N	LVDS'nin negatif diferansiyel verileri1 girişleri(ODD)
33	OLV1P	Pozitif LVDS diferansiyel veri girişi1(ODD)
34	GND	Güçlü Yer
35	OLVCLKN	LVDS diferansiyel saat girişleri(ODD)
36	OLVCLKP	Pozitif LVDS diferansiyel saat girişleri(ODD)
37	GND	Güçlü Yer
38	OLV2N	LVDS'nin negatif diferansiyel verileri2 girişleri(ODD)
39	OLV2P	Pozitif LVDS diferansiyel veri2 girişleri(ODD)
40	GND	Güçlü Yer
41	OLV3N	LVDS farklılık verisi 3 girişleri negatif(ODD)
42	OLV3P	Pozitif LVDS diferansiyel veri3 girişleri(ODD)
43	GND	Güçlü Yer
44	ELV0N	LVDS'nin negatif diferansiyel verileri(Hatta.)
45	ELV0P	Pozitif LVDS diferansiyel veri girişi(Hatta.)
46	GND	Güçlü Yer
47	ELV1N	LVDS'nin negatif diferansiyel verileri1 girişleri(Hatta.)
48	ELV1P	Pozitif LVDS diferansiyel veri girişi1(Hatta.)
49	GND	Güçlü Yer
50	ELVCLKN	LVDS diferansiyel saat girişleri(Hatta.)
51	ELVCLKP	Pozitif LVDS diferansiyel saat girişleri(Hatta.)
52	GND	Güçlü Yer
53	ELV2N	LVDS'nin negatif diferansiyel verileri2 girişleri(Hatta.)
54	ELV2P	Pozitif LVDS diferansiyel veri2 girişleri(Hatta.)
55	GND	Güçlü Yer
56	ELV3N	LVDS farklılık verisi 3 girişleri negatif(Hatta.)
57	ELV3P	Pozitif LVDS diferansiyel veri3 girişleri(Hatta.)
58	GND	Güçlü Yer
59	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
60	LEDA	LED arka ışık anod girişi için güç kaynağı.

RGüvenilirlik Test Ürünü

- Hayır, hayır.	Test Ürünü	Test Durumu	Notlar
1	Yüksek sıcaklık. Depolama	+80°C /96H	1Fonksiyonel testler tamam. Kayıp Bölüm, kısa, net değil bölüm Görüntüsü yok, görüntüsü anormal. Sıvı kristal sızıntısı yasak. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
2	Düşük sıcaklık. Depolama	-30°C /96H
3	Yüksek Tempe. Çalışan	+70°C /96H
4	Alçak Tempe. Çalışan	-20°C /96H
5	Yüksek Sıcaklık / Nemli Depolama	60°Cx% 90 RH /96H
6	Isı ve soğuk şoku	Statik durum,- 20°C(30 dakika.)~70°C (30 dakika.),10 döngü

Tianxianwei Teknoloji, profesyonel bir Ar-Ge ekibi, birinci sınıf üretim kontrolü ve 99.% 7 nakliye verimi oranıTXW450036B0-LA'yı seçmek, güvenilir kalite ve profesyonel hizmet seçmek anlamına gelir. Akıllı cihazlar için yüksek çözünürlüklü dokunmatik kontrolün yeni bir çağına girer.
