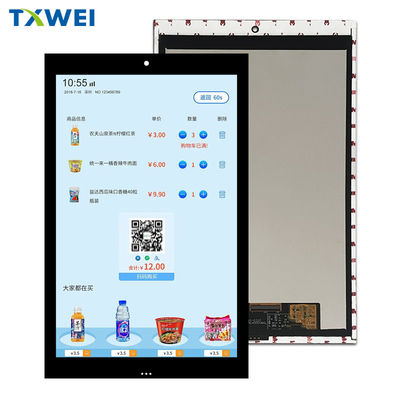

1200*1920 Ekranlı 10.1 İnç LCD Modül, Endüstriyel Kontrol ve Akıllı Cihazlar için Kapasitif Dokunmatik

Ürünler

1200*1920 Ekranlı 10.1 İnç LCD Modül, Endüstriyel Kontrol ve Akıllı Cihazlar için Kapasitif Dokunmatik

MOQ:	Negotiate
fiyat:	Negotiate
Standart ambalaj:	Cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW100047N0-TC

Belge

Lcm Arayüzü:

Boyut:

10.1 inç

Mekanik:

151,70(G)x 247,60(Y)x 4,21(K)

dokunmatik ekran:

Piksel Aralığı (G*Y):

0.1128 ((H) × 0.1128 ((V)

Çalışma Sıcaklığı:

-10+60°C

Görüntüleme yönü:

tüm saat

dokunmatik ekran:

- Evet.

Vurgulamak:

1200*1920 10.1 İnç LCD Modül

Kapasitif Dokunmatik 10.1 İnç LCD Modül

Endüstriyel Kontrol LCD Modülü

Ürün Tanımı

TXW100047N0-TC: Endüstriyel Kontrol ve Akıllı Aygıtlar için İdeal Ekran Çözümü
Bugünün dijital çağında, ekran ekranı, çeşitli akıllı cihazların temel etkileşimli arayüzü olarak çok önemli bir rol oynamaktadır.Shenzhen Tianxianwei Technology Co tarafından piyasaya sürülen TXW100047N0-TC LCD ekranı., Ltd., mükemmel performansı, geniş uygulanabilirliği,ve güvenilir kalite güvencesi.
1, Yüksek kaliteli tasarım, mükemmel ekran performansı
TXW100047N0-TC, hassas ve net görüntü kalitesi sunabilen 1200 × 1920'nin ultra yüksek çözünürlüğü ile donatılmış 10.1 inç, 16: 9 boyut oranı tam renkli TFT dokunmatik LCD ekranıdır.Gelişmiş IPS tam görüntü teknolojisini benimsemek, herhangi bir açıdan doğru renk ve istikrarlı görüntü kalitesini sağlar ve kullanıcılara sürükleyici bir görsel deneyim sunar.Yüksek parlaklık görüntüleme etkisi (350cd/m2) güçlü aydınlatma ortamlarında bile net ve ayırt edilebilir görüntüleme içeriği sağlar, endüstriyel kontrol panelleri ve tıbbi ekipman gibi son derece yüksek görüntüleme gereksinimleri olan sahneler için çok önemlidir.
2, Dayanıklı ve güvenilir, zorlu ortamlara uyarlanabilir
Bu ekranın çalışma sıcaklık aralığı -10 °C'den +60 °C'ye kadar ve depolama sıcaklık aralığı -20 °C'den +70 °C'ye kadar daha geniştir. Çeşitli aşırı ortamlara kolayca dayanabilir,Ya soğuk kuzey kışı ya da sıcak güney yazı.Ek olarak, arka aydınlatma sistemi sadece 80mA'lık bir arka aydınlatma akımı ve 24V'lik bir voltajı olan 32 LED ışığı ile donatılmıştır.verimli enerji yönetimi elde ederken yeterli parlaklık sağlamak ve kullanım maliyetlerini azaltmak.
3Mükemmel işçilik, sağlam ve dayanıklı.
Malzeme seçimi açısından, TXW100047N0-TC'nin kapak plağı, mükemmel sıyrık direnci ve şeffaflığı ile bilinen yüksek kaliteli Asahi Cam camı kullanır.dokunma işlemi G+G yapısını benimsiyor., ve yapıştırma işlemi gelişmiş OCA (Optical Adhesive Full Bonding) teknolojisini benimsiyor.Ama aynı zamanda dokunma hassasiyetini ve görüntüleme etkisini optimize eder.Her etkileşimi daha yumuşak ve doğal hale getiriyor.
4, Esnek arayüz, entegre etmek kolaydır
Farklı cihazların bağlantı ihtiyaçlarını karşılamak için, TXW100047N0-TC, hızlı iletim hızı ve düşük güç tüketiminin avantajlarına sahip olan MIPI ekran arayüzü ile donatılmıştır.Çeşitli ana kontrol çipleri ile sorunsuz bir şekilde kolayca entegre edilebilirAyrıca, kompakt yapısal boyut tasarımı iki isteğe bağlı boyut sunar (151.70 × 247.60 × 4.21mm ve 143.00 × 228.60 × 2.56mm), müşterilerin gerçek ihtiyaçlarına göre esnek bir şekilde seçim yapmalarını sağlar.

Özellik:

10 inç ince filmli transistör sıvı kristal modülü için ürün özelleştirme hizmetleri:

Marka adı: TXWEI

Model Numarası: TXW100047N0-TC

Doğum yeri: Shenzhen

Sertifika: CE ROHS FCC

En az sipariş miktarı: müzakere edilebilir

Fiyat: Tartışmak

Paketleme: Karton

Teslim süresi: 16

Ödeme Şartları: L/C TT D/P

Tedarik yeteneği: 10000 adet

Piksel sayısı: 1200*3RGB ((H) X1920 ((V)

Aktif alan: 135.36 ((H) x 216.58 ((V)

Pixel Pitch (W*H): 0.1128 ((H) × 0.1128 ((V)

Mekanik: 151.70 ((W) x 247.60 ((H) X 4.21 ((T)

Dokunmatik Ekran: Evet

Ürün çizimleri

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCMFonksiyonel	Notlar
1	NC	Bağlantı yok.
2	CTP_Dönüştür 3.3V	CTP_Reset Sinyal girişi pin.
3	CTP_VDD 3.3V	DC/DC devresi için güç kaynağı
4	GND	PToprak
5	CTP_INT 3.3V	CTP_STOP Sinyal
6	CTP_SDA 3.3V	CTP_Data Singnal
7	CTP_SCL 3.3V	CTP_Clock Sinyal
8	NC	Bağlantı yok.
9	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
10	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
11	NC	Bağlantı yok.
12	LEDA AA0DDBDB15~DB0 DB15~DB0	Arka ışık anod giriş terminalinin güç kaynağı.
13	LEDA AA0DDBDB15~DB0 DB15~DB0	Arka ışık anod giriş terminalinin güç kaynağı.
14	LEDA AA0DDBDB15~DB0 DB15~DB0	Arka ışık anod giriş terminalinin güç kaynağı.
15	NC	Bağlantı yok.
16	GND	PToprak
17	MIPI_D0N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
18	MIPI_D0P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
19	GND	PToprak
20	MIPI_D1N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
21	MIPI_D1P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
22	GND	PToprak
23	MIPI_CLKN	Yüksek hızlı arabirim saat diferansiyel sinyali girişi/ çıkış Tırnaklar
24	MIPI_CLKP	Yüksek hızlı arabirim saat diferansiyel sinyali girişi/ çıkış Tırnaklar
25	GND	PToprak
26	MIPI_D2N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
27	MIPI_D2P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
28	GND	PToprak
29	MIPI_D3N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
30	MIPI_D3P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
31	GND	PToprak
32	NC	Bağlantı yok.
33	NC	Bağlantı yok.
34	Dönüştür 1.8V	Birini düşük ayarlamak LSI'yi başlatır
35	VCC3.3V	Booster devre güç kaynağı
36	VCC3.3V	Booster devre güç kaynağı
37	VCC3.3V	Booster devre güç kaynağı
38	VCC3.3V	Booster devre güç kaynağı
39	IOVCC 1.8V	DC/DC devresi için güç kaynağı
40	NC	Bağlantı yok.

5, Profesyonel hizmet, tüm süreç boyunca endişesiz
Shenzhen Tianxianwei Technology Co., Ltd. tarafından bağımsız olarak tasarlanan, geliştirilen ve üretilen bir ekran olarak, TXW100047N0-TC% 99,7'lik bir verim oranına sahiptir.Şirketin birinci sınıf üretim kontrol sistemi ve sıkı kalite denetim süreci sayesindeAynı zamanda, şirket aynı zamanda müşterilere ürün seçimi, teknik danışmanlık ve satış sonrası hizmetten profesyonel tam süreç teknik destek hizmetleri sunar.Hepsi de müşterilere zamanında ve etkili bir şekilde yardım edebilir., böylece müşteriler kullanım sürecinde endişelenmezler.
6Sonuç
TXW100047N0-TC LCD ekranı, mükemmel ekran performansı, istikrarlı çevre uyumluluğu,Mükemmel zanaat tasarımı., ve esnek arayüz konfigürasyonu. endüstriyel kontrol alanında hassas çalışma için zorlayıcı gereksinimler,Akıllı ev senaryolarında estetik ve pratikliğin çifte arayışıTXW100047N0-TC'yi seçmek, mükemmel performans, güvenilir kalite, yüksek kaliteli bir ekran seçmek anlamına gelir.ve dikkatli hizmet, ürününüzün rekabet gücünü artırır.
