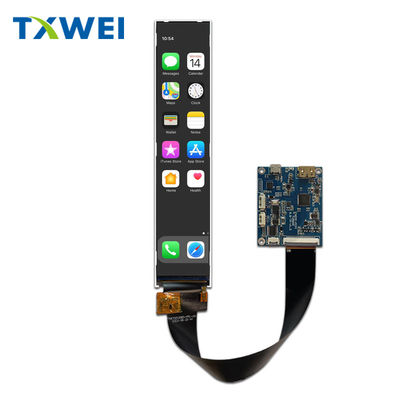

6.9 Inch 280*1424 Full Color TFT LCD Ekran Modülü HDMI LCM arayüzü ile

MOQ:	Negotiate
fiyat:	Negotiate
Standart ambalaj:	Cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW700120B0-HDMI

Belge

Etkin Alan:

33.6 ((H) X 170.88 ((V)

Görüntüleme yönü:

tüm saat

Lümen dereceleri:

500cd/㎡

Tahrik elemanı:

TFT aktif matris

Piksel düzenlemesi:

RGB Şerit

LCD Tipi:

normalde siyah

Lcm Arayüzü:

Mekanik Anahat Boyutu (G*Y*T):

38.2 ((W) ×181.47 ((H) ×3.45 ((T)

Vurgulamak:

1424 Çözünürlüklü TFT LCD Ekran Modülü

HDMI tft LCD ekran modülü

LCM Arayüzlü TFT LCD Ekran Modülü

Ürün Tanımı

Ürün Tanımı:

HDMI Sürücü Kartı, LCD panellerin performansını optimize etmek için tasarlanmış, ekran cihazlarınızın işlevselliğini artırmak için çok yönlü ve gerekli bir bileşendir.Bu ürün, HDMI ses sürücüsü yetenekleriyle olağanüstü ses ve video kalitesi sunar.
HDMI Sürücü Kurulu'nun temel özelliklerinden biri, Normal Siyah tipindeki LCD panellerle uyumludur.tutarlı ve yüksek kaliteli bir çıkış sağlayan. İster mevcut bir cihazı yükseltmek ister yeni bir ekran sistemi oluşturmak, HDMI Sürücü Kurulu ihtiyacınız olan güvenilirlik ve performansı sunar.
-30 ila +80°C arasında bir depolama sıcaklık aralığı ile, bu HDMI dönüştürme kartı değişen çevresel koşullara dayanacak şekilde tasarlanmıştır ve çeşitli ortamlarda kullanılmak için uygundur.İç veya dış ortamlarda yüklenmiş olsun, tutarlı performans sağlamak için HDMI Sürücü Kartı'nın dayanıklılığına ve esnekliğine güvenebilirsiniz.
HDMI Sürücü Kartı, ekran çıkışının çeşitli açılardan görüntülenmek için optimize edilmesini sağlayan ALL O?? CLOCK görüntüleme yönünü destekler.Bu çok yönlülük, ekranın farklı pozisyonlardan görülebileceği uygulamalar için ideal hale getirir, bakış açısından bağımsız olarak net ve net bir görüntü sağlar.
RGB Şerit'in bir Piksel düzenini kullanan HDMI Sürücü Yönetim Kurulu, canlı ve doğru renk temsilini sağlar ve kullanıcıların görsel deneyimini artırır.Ya da grafik, bu ürün canlı renkler ile keskin ve ayrıntılı görseller sunar, bu da onu multimedya uygulamaları için ideal hale getirir.
HDMI'nin LCM arayüzüne sahip olan HDMI Sürücü Kartı, mevcut ekran kurulumlarına kolay bir entegrasyon sağlayarak çok çeşitli cihazlarla kesintisiz bağlantı sağlar.HDMI girişi desteği ile, bu dönüştürme kartı, çeşitli multimedya kaynaklarını ekranınıza bağlama sürecini basitleştirir ve ses ve video iletimine sorunsuz bir çözüm sağlar.
Sonuç olarak, HDMI Sürücü Kartı, ekran cihazlarınızın ses ve video yeteneklerini artırmak için gerekli bir bileşendir.geniş depolama sıcaklık aralığı, çok yönlü görüntüleme yönü, RGB Çizgi piksel düzenlemesi ve HDMI LCM arayüzü, bu ürün ekran uygulamalarınız için ihtiyacınız olan performansı ve güvenilirliği sunar.HDMI Driver Board ile ekran sistemlerinizi yükseltin ve üstün ses ve video kalitesini kolaylıkla deneyimleyin.

Özellik:

HDMI sürücü kartı için ürün özelleştirme hizmetleri:

Marka adı: TXWEI

Model Numarası: TXW700120B0-HDMI

Doğum yeri: Shenzhen

Sertifika: CE ROHS FCC

En az sipariş miktarı: müzakere edilebilir

Fiyat: Tartışmak

Paketleme: Karton

Teslim süresi: 16

Ödeme Şartları: L/C TT D/P

Tedarik yeteneği: 10000 adet

Voltaj: 5V

LCM Arayüzü: HDMI

Etkin Alan: 33.6 ((H) X 170.88 ((V)

Piksel Pitch (W * H): 0.1432 ((H) X 0.1432 ((V)

Depolama sıcaklığı: -30+80°C

Ürün çizimleri

6.9 Inch 280*1424 Full Color TFT LCD Ekran Modülü HDMI LCM arayüzü ile 0

HDMI çizimleri

6.9 Inch 280*1424 Full Color TFT LCD Ekran Modülü HDMI LCM arayüzü ile 1

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCMFonksiyonel	Notlar
1	GND	Yerin üstüne.
2	NC	Bağlantı yok.
3	LEDA	LED arka ışık anod girişi için güç kaynağı.
4	LEDA	LED arka ışık anod girişi için güç kaynağı.
5	NC	Bağlantı yok.
6	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
7	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
8	NC	Bağlantı yok.
9	GND	Yerin üstüne.
10	NC	Bağlantı yok.
11	NC	Bağlantı yok.
12	NC	Bağlantı yok.
13	NC	Bağlantı yok.
14	NC	Bağlantı yok.
15	NC	Bağlantı yok.
16	NC	Bağlantı yok.
17	GND	Yerin üstüne.
18	NC	Bağlantı yok.
19	GND	Yerin üstüne.
20	GND	Yerin üstüne.
21	Dönüştür	Sinyal giriş pinini sıfırla.
22	VDD	LCD için güç kaynağı.
23	STBYB	Bekleme modunda, normalde yüksek çekilir. STBYB =- Evet.1- Evet.Normal çalışma STBYB =- Evet.0- Evet., Güç tasarrufu için bekleme moduna girin.
24	NC	Bağlantı yok.
25	GND	Yerin üstüne.
26	D0P	Düşük voltaj diferansiyel verisinin pozitif kutupluğu 0 sinyali
27	D0N	Düşük voltaj diferansiyel verilerinin negatif kutupluğu 0 sinyali
28	GND	Yerin üstüne.
29	D1P	Düşük voltaj diferansiyel veri sinyalinin pozitif kutupluğu 1
30	D1N	Düşük voltaj diferansiyel veri sinyalinin negatif kutupluğu 1
31	GND	Yerin üstüne.
32	CLKP	Düşük voltajlı diferansiyel saat sinyalinin pozitif kutupluğu
33	CLKN	Düşük voltajlı diferansiyel saat sinyalinin negatif kutupluğu
34	GND	Yerin üstüne.
35	D2P	Düşük voltaj diferansiyel veri sinyalinin pozitif kutupluğu 2
36	D2N	Düşük voltaj diferansiyel veri sinyali 2'nin negatif kutupluğu
37	GND	Yerin üstüne.
38	D3P	Düşük voltajlı diferansiyel verilerin pozitif kutupluğu3 Sinyal
39	D3N	Düşük voltajlı diferansiyel verilerin negatif kutupluğu3Sinyal
40	GND	Yerin üstüne.

Destek ve Hizmetler:

HDMI Sürücü Kartı ürünü için Ürün Teknik Desteği ve Hizmetleri şunları içerir:

- HDMI Sürücü Kuruluşu ile ilgili donanım ve yazılım sorunları için sorun giderme desteği
- Yöneticinin kurulum, kurulum ve yapılandırması hakkında rehberlik
- Firmware güncellemeleri ve uyumluluk bilgileri
- Garanti bilgileri ve ürün kusurları için destek
- Kullanıcı kılavuzları ve referans ve yardım için belgeler

Etiketler:

6.9 inç HDMI Sürücü Kartı,
