MCU 2.86 inç TFT LCD, 2.86"376*960HVGA LCD Ekran Tasarımı
TXW286005B0, HVGA 376 * 960 piksel çözünürlüğü ile 2.86 inç çapraz TFT LCD modülüdür
Ürünün Hızlı Ayrıntıları:
1LCD Boyutu: 2.86 ′′ TFT
2Karar:376*960
3Görme açısı: 12
4Çizelge boyutu:31.2*76.6*2.05mm
5.Etkin alan:26.51 çarpı 67.68
6Arayüz Tipi:RGB24 BIT Arayüzü
7. Dokunma paneli: Dokunma paneli olmadan ((Özelleştirilebilir)
8. Sıcaklık: Üst -20°C'den +70°C'ye; Tst -30°C'den +80°C'ye
Ürün özellikleri:
1.TXW286005B0, 3,5 inçlik bir çaplı, 376xRGBx960 tam renkli TFT LCD ekranıdır.
2Bu modül RGB arayüzlerini destekler. TXW286005B0 modelinin modül boyutu 31.2 * 76.6 * 2.05mm, etkin bir alanı 26.51 * 67.68mm'dir;
3.TXW286005B0 ve ST7701SN denetleyicileri modülde entegre edilmiştir ve mantıksal güç kaynağı voltaj aralığı 2.8V ila 3.3V'dir.
4-20 °C'den +70 °C'ye kadar bir sıcaklık aralığında çalışabilir; Depolama sıcaklık aralığı -30 °C'den +80 °C'ye kadar.
5.TXW286005B0, 300cd/m2'lik bir parlaklığa sahip dikey modülü olan bir LCD modülüdür.
Bu 2.86 inçlik TFT LCD modülü, okuma kalemleri, akıllı müzik aletleri, su arıtıcıları, kahve makineleri, fırınlar, hoparlörler, el cihazları gibi ürünler için uygundur.
Sıkça sorulan sorular:
Örnek siparişi alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişini memnuniyetle karşılıyoruz. Farklı öğe sayılarının karışık örnekleri kabul edilebilir.
Peki ya teslimat süresi?
A: raf dışı ürünler için, stoktaki örnekler hemen. Örnek yeniden yapımı için 1-1,5 hafta. Seri üretimi için 4-6 hafta. Tasarımlı ürünler için, karşı çizim önerisi için 2-3 gün;Çizim onayında örnek alma için 2 saatÖdeme süresi / seri üretimi için 5-6 saat.
Örnek ve üretim siparişi için herhangi bir MOQ sınırınız var mı?
A: Düşük MOQ. Örnek kontrolü için 3-5pcs mevcuttur. Toplu üretim MOQ normalde 1K / partidir. İzleme / PP-run siparişi için MP MOQ'dan daha düşük bir miktarı destekleriz.
Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?
A: DHL, UPS, FedEx veya TNT ile gönderilir. Gelmesi 5-7 gün sürer. Hava yolu ve deniz sevkiyatı da isteğe bağlıdır.
LCD modülü için bir siparişi nasıl devam ettirilir?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü müşteri numuneleri onaylar ve resmi sipariş için depozito yapar.
Dördüncüsü, üretimi düzenliyoruz.
| Ürün: | 2.86 inçlik TFT | Dokunmatik ekran: | TP olmadan ((Özelleştirilebilir) |
| Karar: |
376*960 |
Görme yönü: | Saat 12'de. |
| Arayüz: |
RGB 24 bit arayüzü |
Pin Numarası: | 40 Pin |
| Bağlantı: | Bağlama (özelleştirilebilir) | Yüzey Parlaklığı: | 300 Cd/m2 |
| Çalışma sıcaklığı: | -20°C +70°C | Uygunluk: | REACH ve RoHS uyumlu |
MCU 2.86 inç TFT LCD, 2.86 " 376x960 HVGA LCD Ekran Çizimi
Arka ışık ünitesi özellikleri
Arka ışık sistemi, 4 beyaz LED'den oluşan bir kenar aydınlatma türüdür.
aşağıdaki tablolarda gösterilmiştir.
| Özellikleri | Simge | - Min. | Türü | - Max. - Hayır. | Birim | Notlar |
| İleri Voltaj | VF | 2.8 | - Hayır. | 3.2 | V | - Hayır. |
| İleri akım | Ben...F | - Hayır. | 80 | - Hayır. | mA | - Hayır. |
| Parlaklık ((LCD ile) | Lv | - Hayır. | 250 | - Hayır. | cd/m2 | - Hayır. |
| LED ömrü | N/A | - Hayır. | 30,000 | - Hayır. | Saat. | Not 1 |
TFT DCCharaİstatistikler
| Özellikleri | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
| I/O için besleme voltajı | VDDIO | 1.65 | 1.8 | 3.3 | V |
| DC/DC için besleme voltajı | VDD | 2.6 | 2.8 | 3.3 | V |
| Mevcut Tüketim | Ben...DD | - Hayır. | - Hayır. | 50 | mA |
| Ben...DD-UYUK | - Hayır. | - Hayır. | 150 | UA |
Modül Fonksiyon Açıklaması
| Pin No. | Simge | LCMFonksiyonel | Notlar |
| 1 ~ 2 | LEDA | Arka ışık anod giriş terminalinin güç kaynağı. | |
| 3 ~ 4 | LEDK | Arkaplan ışığı katot giriş terminalinin güç kaynağı. | |
| 5 | GND | Güçlü Yer | |
| 6 | Dönüştür | Sinyal giriş terminalini sıfırla. | |
| 7 | CS | Çip seçimi sinyali. | |
| 8 | SCL | Seri saat sinyali. | |
| 9 | SDA | Seri veri girişi/çıkışı. | |
| 10 ~ 33 | D0~D23 | RGB arayüzü veri otobüsü. | |
| 34 | HSYNC | RGB arayüzü çalışması için hat eşzamanlı sinyali. | |
| 35 | VSYNC | RGB arayüzü çalışması için çerçeve eşzamanlı sinyali. | |
| 36 | DCLK | RGB arayüzü işlemi için nokta saat sinyali. | |
| 37 | DE | RGB arayüzü çalışması için veri etkinleştirme sinyali. | |
| 38 | VCC | LCD için güç kaynağı. | |
| 39 | IOVCC | I/O için güç kaynağı. | |
| 40 | GND | Güçlü Yer |
Optik özellikleri

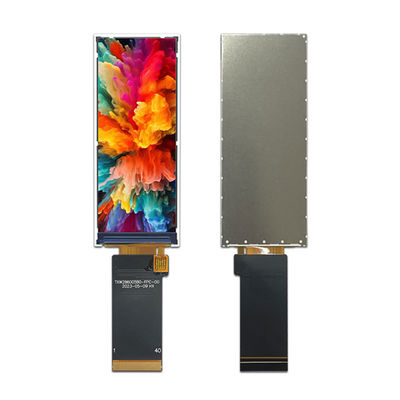

2.86 inç dokunmatik LCD modülü gerçek ürün resmi
