| MOQ: | 1 adet |
| fiyat: | negotiations |
| Standart ambalaj: | Kutu paketleme |
| teslim süresi: | 5-8gün |
| Ödeme yöntemi: | L/C, T/T |
| Tedarik kapasitesi: | 100000 adet |
2.86" TFT 376x960, TFT LCD 2.86 inç
TXW286003B0 TFT LCD modülü, dikey rejimli QVGA 376 × 960 tam renkli ekran olup, çapı 2,86 inç.Kapak plaka / kablo / dokunuş özelleştirilebilirTXW286003B0 modelinin modül boyutu 31.2 * 76.6 * 2.05mm, etkin alanı 26.51 * 67.68 mm'dir.
TXW286003B0, modülde ST7701SN veya eşdeğer sürücü IC denetleyicisini entegre eder ve mantıksal güç kaynağı voltaj aralığı 5.6V ila 6.4V'dir. Tipik değer 5.6V'dir.Yüzey parlaklığı 600cd/m2 (Nits)Bu modelin çalışma sıcaklığı -20 ila 70 santigrat derece ve depolama sıcaklığı -30 ila 80 santigrat derece.
Bu model, okuma kalemleri, akıllı müzik aletleri, su arıtıcıları, kahve makineleri, fırınlar, hoparlörler, el cihazları vb. gibi ürünlerde yaygın olarak kullanılmaktadır.
Ürünün Hızlı Ayrıntıları:
1LCD Boyutu: 2.86 ′′ TFT
2Karar:376*960
3Görme açısı: 12
4Çizelge boyutu:31.2*76.6*2.05mm
5.Etkin alan:26.51 çarpı 67.68
6Arayüz Tipi:MIPI 2 LANE
7. Dokunma paneli: Dokunma paneli olmadan ((Özelleştirilebilir)
8. Sıcaklık: Üst -20°C'den +70°C'ye; Tst -30°C'den +80°C'ye
| Ürün: | 2.86 inçlik TFT | Dokunmatik ekran: | TP olmadan ((Özelleştirilebilir) |
| Karar: |
376*960 |
Görme yönü: | Saat 12'de. |
| Arayüz: |
MIPI 2 LANE |
Pin Numarası: | 40 Pin |
| Bağlantı: | Bağlama (özelleştirilebilir) | Yüzey Parlaklığı: | 600 Cd/m2 |
| Çalışma sıcaklığı: | -20°C +70°C | Uygunluk: | REACH ve RoHS uyumlu |
Ürün Avantajları
1.IPS tam görüntüleme açısı ((80/80/80/80). Çok iyi görüntüleme açısı. Üstte, masada veya kullanılmış el cihazında, vb.
2Arkaplan renginin, parlaklığın, görüntüleme açısının ve yoğunluğun mükemmel gösterimi vb.
3Endüstriyel ve tıbbi uygulamalar için yüksek kalite seviyesi.
4.Fleksibel, dirençli dokunmatik ekranla veya olmadan. Müşteriler için özel CTP ((kapasitatif dokunmatik panel) tasarlamayı da destekleyebiliriz. FPC de özelleştirilebilir.
5LCD endüstrisinde benzerleri arasında kaliteli fiyatlı rekabetçi bir çözüm.
6Kurulumu ve bakımı kolaydır.
2.86 inçlik TFT LCD Ekranı
MutlakMAxiumReyting
| Özellikleri | Simge | - Min. | - Max. - Hayır. | Birim |
| LCM çalışma sıcaklığı | TOPR | - 20 | +70 | °C |
| LCM depolama sıcaklığı | TSTG | -30 | +80 | °C |
| Nemlilik | RH | - | 90 | % |
TFT DCCKarakteristikleri
| Özellikleri | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
| I/O için besleme voltajı | VDDIO | 1.65 | 3.3 | 3.3 | V |
| DC/DC için besleme voltajı | VDD | 2.6 | 3.3 | 3.3 | V |
| Mevcut Tüketim | Ben...DD | - Hayır. | - Hayır. | 50 | mA |
| Ben...DD-UYUK | - Hayır. | - Hayır. | 150 | UA |
Arka ışık ünitesi özellikleri
Arka ışık sistemi, 4 beyaz LED'den oluşan bir kenar aydınlatma türüdür.
aşağıdaki tablolarda gösterilmiştir.
| Özellikleri | Simge | - Min. | Türü | - Max. - Hayır. | Birim | Notlar |
| İleri Voltaj | VF | 11.2 | 13.2 | V | - | |
| İleri akım | Ben...F | - Hayır. | 40 | - | mA | - |
| Parlaklık ((LCD ile) | Lv | 600 | cd/m2 | - | ||
| LED ömrü | N/A | - Hayır. | 30,000 | - Hayır. | Saat. | Not 1 |
Modül Fonksiyon Açıklaması
| Pin No. | Simge | LCMFonksiyonel | Notlar |
| 1 | GND | Güçlü Yer | |
| 2 | MIPI_0P | Düşük voltaj diferansiyel verilerinin pozitif kutupluğu 3 sinya | |
| 3 | MIPI_0N | Düşük voltajlı diferansiyel veri sinyalinin negatif kutupluğu 3 | |
|
4 |
GND | Güçlü Yer | |
| 5 | MIPI_1P | Düşük voltaj diferansiyel verilerinin pozitif kutupluğu 3 sinya | |
| 6 | MIPI_1N | Düşük voltajlı diferansiyel veri sinyalinin negatif kutupluğu 3 | |
| 7 | GND | Güçlü Yer | |
| 8 | CLKP | Düşük voltajlı diferansiyel saat sinyalinin pozitif kutupluğu | |
| 9 | CLKN | Düşük voltajlı diferansiyel saat sinyalinin negatif kutupluğu | |
| 10 | GND | Güçlü Yer | |
| 11 | MIPI_2P ((NC) | NC | |
| 12 | MIPI_2N(NC) | NC | |
| 13 | GND | Güçlü Yer | |
| 14 | MIPI_3P ((NC) | NC | |
| 15 | MIPI_3N(NC) | NC | |
| 16~17 | GND | Güçlü Yer | |
| 18~19 | IOVCC3.3V | POwer tedarikİ/Ç:1.65V ~ 3.3V | |
| 20~21 | ID0~ID1 | MCU arayüzü seçeneği | |
| 22 ~ 23 | NC | NC | |
| 24 | Dönüştür | Sinyal giriş terminalini sıfırla. | |
| 25 ~ 26 | NC | NC | |
| 27 | GND | Güçlü Yer | |
| 28 ~ 29 | LEDK | Arkaplan ışığı katot giriş terminalinin güç kaynağı. | |
| 30 | GND | Güçlü Yer | |
| 31 | NC | NC | |
|
32 ~ 33 |
GND | Güçlü Yer | |
| 34 | NC | NC | |
| 35 ~ 36 | LEDA | Arka ışık anod giriş terminalinin güç kaynağı. | |
| 37 | GND | Güçlü Yer | |
| 38~39 | VCC 3.3V | LCD için güç kaynağı. | |
| 40 | NC | NC |
Optik özellikleri

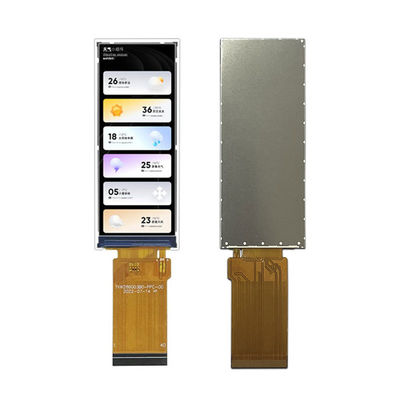

2.86 inç dokunmatik LCD modülü gerçek ürün resmi
Müşteri Hizmetleri
1Müşterimizle resmi bir sözleşme imzalamadan önce, müşteri projesi bilgilerine dayanan profesyonel çözümleri analiz etmeye ve sunmaya yardımcı olacağız ve en iyi çözümü bulacağız.
2Ürünlerimiz veya fiyatlarımızla ilgili sorunuz 24 saat içinde yanıtlanacak.
3Müşterilerimizin üretim sürecini bilgilendirmeye devam edin ve gerekirse fabrikada kalite kontrolünü düzenlemeye yardımcı olun.
4Teslimat sonrası LCD ekranımız için bir yıllık garanti. Tüm kusurlar garanti süresi içinde iade edilebilir ve değiştirilebilir.
5Alıcı teslimat öncesi ücretsiz eğitim için fabrikamıza teknisyen gönderebilir.
6Müşterilerimiz için değer yaratmaya odaklanıyoruz. Temel teknik veya ticari destek için telefon görüşmesi, çevrimiçi teknik hizmet veya yerel yardım düzenleyeceğiz.Müşterilerin farklı ihtiyaçlarını karşılamak için.
