| MOQ: | 1 adet |
| fiyat: | negotiations |
| Standart ambalaj: | Kutu paketleme |
| teslim süresi: | 5-8gün |
| Ödeme yöntemi: | L/C, T/T |
| Tedarik kapasitesi: | 100000 adet |

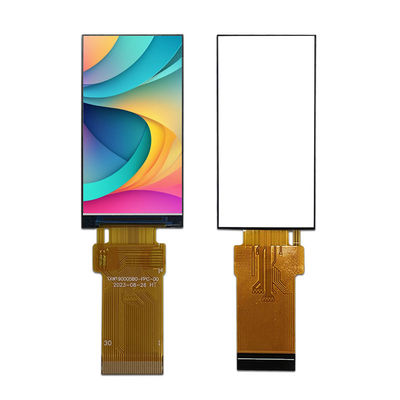

1.9 inç TFT ekranı 170*320 piksel
Ürünün Hızlı Ayrıntıları:
1LCD Boyutu: 1.9 ′′ TFT
2Karar:170*320
3Görme açısı: 12
4Çizelge boyutu:25.8 çarpı 49.72 çarpı 1.43mm
5.Etkin alan:22.7 ((H) * 42.72 ((V)
6Arayüz Tipi:MCU 8 BIT
7. Dokunma paneli: Dokunma paneli olmadan ((Özelleştirilebilir)
8. Sıcaklık: Üst -20°C'den +70°C'ye; Tst -30°C'den +80°C'ye
| Ürün: | 1.9 inçlik TFT | Dokunmatik ekran: | TP olmadan ((Özelleştirilebilir) |
| Karar: |
170*320 |
Görme yönü: | Saat 12'de. |
| Arayüz: | Mcu | Pin Numarası: | 30 Pin |
| Bağlantı: | Bağlama (özelleştirilebilir) | Yüzey Parlaklığı: | 350 Cd/m2 |
| Çalışma sıcaklığı: | -20°C +70°C | Uygunluk: | REACH ve RoHS uyumlu |
Müşteri Hizmetleri
1Müşterimizle resmi bir sözleşme imzalamadan önce, müşteri projesi bilgilerine dayanan profesyonel çözümleri analiz etmeye ve sunmaya yardımcı olacağız ve en iyi çözümü bulacağız.
2Ürünlerimiz veya fiyatlarımızla ilgili sorunuz 24 saat içinde yanıtlanacak.
3Müşterilerimizin üretim sürecini bilgilendirmeye devam edin ve gerekirse fabrikada kalite kontrolünü düzenlemeye yardımcı olun.
4Teslimat sonrası LCD ekranımız için bir yıllık garanti. Tüm kusurlar garanti süresi içinde iade edilebilir ve değiştirilebilir.
5Alıcı teslimat öncesi ücretsiz eğitim için fabrikamıza teknisyen gönderebilir.
6Müşterilerimiz için değer yaratmaya odaklanıyoruz. Temel teknik veya ticari destek için telefon görüşmesi, çevrimiçi teknik hizmet veya yerel yardım düzenleyeceğiz.Müşterilerin farklı ihtiyaçlarını karşılamak için.
1.9 inçlik TFT LCD Ekranı Çizim
Arka ışık ünitesi özellikleri
Arka ışık sistemi, 4 beyaz LED'den oluşan bir kenar aydınlatma türüdür. Arka ışık sisteminin özellikleri aşağıdaki tablolarda gösterilmiştir.
| Özellikleri | Simge | - Min. | Türü | - Max. - Hayır. | Birim | Notlar |
| İleri Voltaj | VF | 2.8 | - Hayır. | 3.3 | V | - Hayır. |
| İleri akım | Ben...F | - Hayır. | 80 | - Hayır. | mA | - Hayır. |
| Parlaklık ((LCD ile) | Lv | - Hayır. | 500 | - Hayır. | cd/m2 | - Hayır. |
| LED ömrü | N/A | - Hayır. | 30,000 | - Hayır. | Saat. | Not 1 |
Modül Fonksiyon Açıklaması
| Pin No. | Simge | LCMAçıklama |
| 1 | GND | Yerin üstüne. |
| 2 | VCC | LCD için güç kaynağı. ((2.6-3.3V) |
| 3 | IM2 | |
| 4 | IM1 | |
| 5 | Dönüştür | Sinyal giriş pinini sıfırla. |
| 6 | CS | Çip seçimi sinyali. |
| 7 | DC ((SPI_SCL) | Kayıt seçme sinyali. |
| 8 | WR ((SPI_RS) | Stroboskop sinyali yazın. |
| 9 | RD | Stroboskop sinyalini oku. |
| 10 | SDA | Seri veri girişi/çıkışı. |
| 11-18 | DB0-DB7 | MCU paralel arayüz veri otobüsü. |
| 19 | TE | Yırtıcı etkisi için basıncını çerçeveleyin. |
| 20 | LEDA | LED arka ışık anod girişi için güç kaynağı. |
| 21 | LEDK1 | LED arka ışık katot girişi için güç kaynağı. |
| 22 | LEDK2 | LED arka ışık katot girişi için güç kaynağı. |
| 23 | LEDK3 | LED arka ışık katot girişi için güç kaynağı. |
| 24 | LEDK4 | LED arka ışık katot girişi için güç kaynağı. |
| 25 | GND | Yerin üstüne. |
| 26 | TP_RST | CTP_Reset Sinyal girişi pin. |
| 27 | TP_SCL | CTP_Clock Sinyal |
| 28 | TP_SDA | CTP_Data Singnal |
| 29 | TP_INT | CTP_STOP Sinyal |
| 30 | GND | Yerin üstüne. |
RGüvenilirlik Test Ürünü
| - Hayır, hayır. | Test Ürünü | Test Durumu | Notlar |
| 1 | Yüksek sıcaklıkta saklama | +70°C / 96H |
1Fonksiyonel testler tamam. Eksik segment, kısa, net olmayan segment, normal olmayan görüntüleme ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
|
| 2 | Düşük sıcaklıkta saklama | -30°C / 96H | |
| 3 | Yüksek Hızlı. | +60°C / 96H | |
| 4 | Düşük Hızlı. | -20°C / 96H | |
| 5 | Yüksek Sıcaklık / Nemli Depolama | 50°C x 90%RH /96H | |
| 6 | Isı ve soğuk şoku | Statik durum, -20°C ((30 dakika) ~60°C (30 dakika), 10 döngü |
1.9" INCH TOUCH LCD MODUL Gerçek Ürün Görüntüsü
Neden bizi seçtiniz?
1- LCD ekran özel çözümleri sunuyoruz.
Ürününüzün özel uygulama gereksinimleri, elektrik özellikleri, optik özellikleri, dokunmatik özellikleri veya özelleştirilmiş ekranlar gerektiren mekanik boyutları var mı?TXWEI özel LCD gereksinimlerini karşılayabilir.
2Dokunmatik ekran ve ekran için toplam çözümler
Dokunmatik ekranı ve ekranı bir araya getirmekten endişeleniyor musun?TXWEIHava ve optik bağlama hizmeti de dahil olmak üzere dirençli ve kapasitif çoklu dokunma çözümleri de dahil olmak üzere özel ve standart dokunma ekranı sağlayabilir.
3Kalite güvenilirliğine bağlılık
TXWEI, küresel pazarlarda RoHS, REACH ve diğer çevresel kuralları karşılayan ISO9001:2015 ve ISO14000 tarafından nitelikli.Güvenilirlik ve yaşlanma testi.
4. Uzun vadeli tedarik
Normal şartlarda önerdiğimiz ürünler 5 yıldan uzun süre temin edilebilir.Uzun vadeli tedarik gereksinimlerinizi sağlamak için alternatif planlar yapacağız..
