| MOQ: | 1 adet |
| fiyat: | negotiations |
| Standart ambalaj: | Kutu paketleme |
| teslim süresi: | 5-8gün |
| Ödeme yöntemi: | L/C, T/T |
| Tedarik kapasitesi: | 100000 adet |
10.23 inç LVDS TFT LCD Ürün Tanıtımı
TXW103001S0, 10,25 inçlik bir çaplılık ve 1920 × 720 çözünürlüklü tam renkli bir TFT LCD ekranıdır. Bu modül LVDS arayüzünü destekler,Kullanıcıların programlama ve kullanımı için çok kullanışlı hale getiriyorTXW103001S0 modelinin modül boyutu 258.8 × 111.1 × 7.55mm ve aktif alan boyutu 243.648 × 91.368mm.
Bu TFT LCD ekranı, otomobil gösterge panosu, otomobil navigasyonu, 3 boyutlu yazıcılar vb. gibi endüstrilerde yaygın olarak kullanılmaktadır. Bu 10,25 inçlik TFT ekranı LVDS arayüzünü (serial çevresel arayüz) benimser,Bu yüksek hızlı bir, tam çift katlı, sinkroniz iletişim otobüsü, çip pinlerinde sadece dört hat işgal ederek çip pinleri ve PCB düzenine yer tasarrufu sağlar.
Kontrolör, modüle entegre edilmiş ve arka ışık gerilim aralığı 27,9V ile 29,7V arasındadır. -30 °C ile +85 °C arasında bir sıcaklık aralığında çalışabilir.depolama sıcaklık aralığı -40 °C -+95 °CTXW103001S0'nun FPC'si kullanıcı gereksinimlerine göre özelleştirilebilir ve yeni tasarlanmış dirençli dokunmatik ekran (RTP) veya kapasitif dokunmatik ekranla donatılabilir.
| Genel Bilgiler | Özellikleri | Birim |
| Gösterim alanı ((AA)) |
243.648 çarpı 91.368 |
mm |
| Sürücü elemanı | a-Si TFT aktif matris | - |
| Renkleri göster | 16.7M | Renkler |
| Piksel sayısı |
1920*720 |
noktalar |
| Piksel düzenlemesi | RGB dikey şeridi | - |
| Pikselleşme |
0.13269*0.13269 |
mm |
| Görme açısı | Hepsi | Saat iki. |
|
Lcm pin n sayımı |
40 pin |
Pin |
| Renkli Piksel Düzenlemesi | RGB dikey şeridi | - |
| Görüntüleme modu | İletişimsel/ Normalde Siyah | - |
| Çalışma sıcaklığı |
-30 + 85 |
°C |
| Depolama sıcaklığı |
-40 + 90 |
°C |
Arka ışık ünitesi özellikleri
Arka ışık sistemi, 27 beyaz LED'den oluşan bir kenar aydınlatma türüdür. Arka ışık sisteminin özellikleri aşağıdaki tablolarda gösterilmiştir.
| Özellikleri | Simge | - Min. | Türü | - Max. - Hayır. | Birim | Notlar |
| İleri Voltaj | VF | 25.2 | - Hayır. | 28.8 | V | - |
| İleri akım | Ben...F | - Hayır. | 180 | - Hayır. | mA | - |
| Parlaklık ((LCD ile) | Lv | - Hayır. | 800 | - Hayır. | cd/m2 | - |
| LED ömrü | N/A | - Hayır. | 30,000 | - Hayır. | Saat. | Not 1 |
TFT DCCKarakteristikleri
| Özellikleri | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim | Not: |
| TFT OperationFrame oranı | Hz | - Hayır. | 60 | - Hayır. | Hz | |
| DC/DC için besleme voltajı | VDD | 3.0 | 3.3 | 3.6 | V | |
| TFT kapısı ON Voltajı | VGH | 16 | 18 | 21 | V | Not 2 |
| TFT kapısı OFF Voltajı | VGL | - 11 | -10 | -6 | V | Not 2 |
| TFT Ortak Voltaj | Vcom | 0 | 3.8 | 4.0 | V | Not 1 |
| AVDD | Avdd | 9.0 | 12 | 12.5 | V | Not 3 |
Endüstriyel sınıf 10.25 inç bar TFT LCD ekran modülü şeması
RGüvenilirlik Test Ürünü
| - Hayır, hayır. | Test Ürünü | Test Durumu | Notlar |
| 1 | Yüksek sıcaklıkta saklama | +70°C / 96H |
1Fonksiyonel testler tamam. Eksik segment, kısa, net olmayan segment, normal olmayan görüntüleme ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
|
| 2 | Düşük sıcaklıkta saklama | -30°C / 96H | |
| 3 | Yüksek Hızlı. | +70°C / 96H | |
| 4 | Düşük Hızlı. | -30°C / 96H | |
| 5 | Yüksek Sıcaklık / Nemli Depolama | 60°C x 90%RH /96H | |
| 6 | Isı ve soğuk şoku | Statik durum, -20°C ((30 dakikada) ~70°C (30 dakikada),10 döngü |

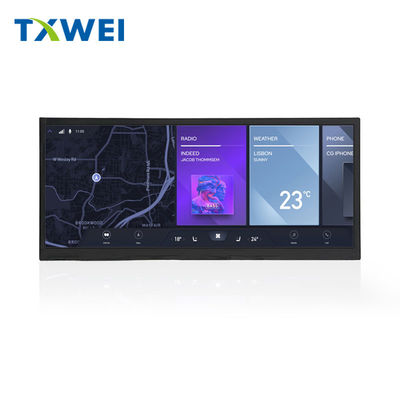

Endüstriyel sınıf 10.25 inç BAR TFT LCD ekran modülü ürün resmi
Güç kaynağı dizisi sistemin yanıt hızına bağlıdır.
Mobil cihaz bekleme moduna veya düşük güç moduna girdiğinde ve panel bu anda güç vermediğinde ekran genellikle durur.Bu yüzden bekleme modundan ayrıldığında güç-on sırası oldukça önemlidirEDP, bekleme modundan çıkıştan sonra sistem tepki süresini en aza indirmek için güçlendirme sırasını açıkça düzenler.EDP spesifikasyonu ayrıca her adım için izin verilen süreyi tanımlar., ve bazı markalar ürünün tepki vermesini iyileştirmek için özelliğinden daha kısa bir süre bile tanımlar (örneğin, bekleme modunda dokunmatik panele dokunduktan sonra,Ekran hemen görüntülenebilir).
