| MOQ: | 1 adet |
| fiyat: | negotiations |
| Standart ambalaj: | Kutu paketleme |
| teslim süresi: | 5-8gün |
| Ödeme yöntemi: | L/C, T/T |
| Tedarik kapasitesi: | 100000 adet |
Endüstriyel sınıf 0,96 inçlik bantlı TFT LCD ekran modülünün açıklaması
Yeni ortaya çıkan bir ekran teknolojisi olarak, şeritli IPS LCD ekranları benzersiz avantajları ve geniş uygulama senaryoları nedeniyle kullanıcıların dikkatini yavaş yavaş çekti.Panoramik görsel efekt daha rahatAynı zamanda, bu tasarım ekranı daha ergonomik ve kullanımı daha kolay hale getirir. Yüksek çözünürlüklü IPS LCD ekranı, daha ayrıntılı ve gerçekçi görsel efektler sunabilir.Ayrıca kullanıcının görsel deneyimini artırmakÇubuk şeklinde bir IPS LCD ekranın avantajı düşük enerji tüketimidir, bu da çalışma sırasında daha az ısı ürettiği ve büyük ısı alıcıları gerektirmediği anlamına gelir.Böylece enerji israfını ve çevresel kirliliği azaltmak.
TXW096006S1, 80 * 160 çözünürlüklü IPS teknolojisi ile 0.96 inçlik bir TFT modülüdür.I2C arayüzünü destekleyen özelleştirilebilir çok noktalı PCAP dokunmatik ekranıÇoklu dokunma işlevselliği ve mükemmel görsel performansı, onu zorlu uygulamalar için ideal bir seçim haline getirir.
Bu ekran, son teknolojiyi, güçlü performansı ve çok fonksiyonel uyumluluğu birleştirerek çeşitli otomotiv, endüstriyel, tıbbi,ve akıllı ev uygulamaları.
- Düşük giriş voltajı: VDD: 2.8 ~ 3.3V;
- Görüntüleme Renkleri TFT LCD: 16.7M renkler
-CPU arayüzü: -SPI 4 BIT arayüzü
- İç güç kaynağı devresi.
| Genel Bilgiler | Özellikleri | Birim |
| Gösterim alanı ((AA)) |
10.8 ((H) * 21.7 ((V) -(0.96 inç.) |
mm |
| Sürücü elemanı | a-Si TFT aktif matris | - |
| Renkleri göster | 16.7M | Renkler |
| Piksel sayısı |
80*3RGB ((H) X160 ((V) |
noktalar |
| Piksel düzenlemesi | RGB dikey şeridi | - |
| Pikselleşme |
0.135*0.1356 |
mm |
| Görme açısı | Hepsi | Saat iki. |
| Sürücü IC |
ST7735 |
- |
| Renkli Piksel Düzenlemesi | RGB dikey şeridi | - |
| Görüntüleme modu | İletişimsel/ Normalde Siyah | - |
| Çalışma sıcaklığı |
-20+70 |
°C |
| Depolama sıcaklığı |
-30+80 |
°C |
Arka ışık ünitesi özellikleri
Arka ışık sisteminin özellikleri aşağıdaki tablolarda gösterilmiştir.
| Özellikleri | Simge | - Min. | Türü | - Max. - Hayır. | Birim | Notlar |
| İleri Voltaj | VF | 2.8 | - Hayır. | 3.2 | V | - Hayır. |
| İleri akım | Ben...F | - Hayır. | 20 | - Hayır. | mA | - Hayır. |
| Parlaklık ((LCD ile) | Lv | - Hayır. | 600 | - Hayır. | cd/m2 | - Hayır. |
| LED ömrü | N/A | - Hayır. | 30,000 | - Hayır. | Saat. | Not 1 |
Endüstriyel sınıf 0,96 inçlik şeritli TFT LCD ekran modülü şeması
Arka ışık ünitesi özellikleri
| 1 | NC | Bağlantı yok. |
| 2 | NC | Bağlantı yok. |
| 3 | SDA | Giriş/çıkış sinyali |
| 4 | SCL | Senkronizasyon saat sinyali |
| 5 | RS | Verileri göster/komut seçimi çubuğu |
| 6 | Dönüştür | Sinyal giriş terminalini sıfırla. |
| 7 | CS |
Çip seçme sinyali giriş iğnesi |
| 8 | GND | Gound |
| 9 | NC | Bağlantı yok. |
| 10 | VDD | PINPOWER SUPPLY ((2.8-3.3V) |
| 11 | LEDK | Arkaplan ışığı katot giriş terminalinin güç kaynağı. |
| 12 | LEDA | Arka ışık anod giriş terminalinin güç kaynağı. |
| 13 | GND | Gound |
RGüvenilirlik Test Ürünü
| - Hayır, hayır. | Test Ürünü | Test Durumu | Notlar |
| 1 | Yüksek sıcaklıkta saklama | +70°C / 96H |
1Fonksiyonel testler tamam. Eksik segment, kısa, net olmayan segment, normal olmayan görüntüleme ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
|
| 2 | Düşük sıcaklıkta saklama | -20°C / 96H | |
| 3 | Yüksek Hızlı. | +60°C / 96H | |
| 4 | Düşük Hızlı. | -10°C / 96H | |
| 5 | Yüksek Sıcaklık / Nemli Depolama | 50°C x 90%RH /96H | |
| 6 | Isı ve soğuk şoku | Statik durum, -10°C ((30 dakikada) ~60°C (30 dakikada),10 döngü |

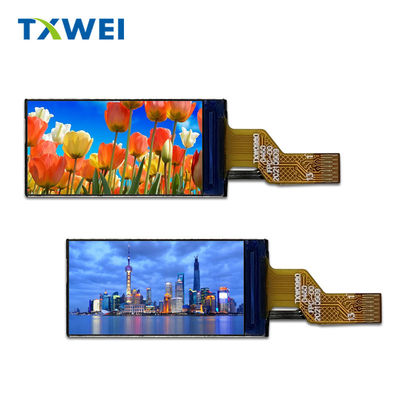

Endüstriyel kalite 0,96 inçlik bantlı TFT LCD ekran modülü ürün resmi
Tianxianwei Ekran Ekranının Avantajları: Çubuk Ekranı, Yüksek Parlaklık, Yüksek Kalite, 10 Yıllık Tedarik
