3.5 inç TFT 320*480 ILI9488 RGB arayüzü ile 40pin IPS LCD Ekran Modülü

TXW350141N0:3.5 "TFT LCD Modülü Ürün Tanıtımı ve Kullanımı

Ürün genel bakışı

TXW350141N0, Shenzhen Tianxianwei Technology Co., Ltd tarafından üretilen 3,5 inçlik bir TFT LCD modülüdür.320RGB480 çözünürlüğü kabul eder ve mükemmel görüntüleme efektleri ve geniş bir uygulama alanı vardırBu ürün, gelişmiş TFT teknolojisini ve IPS LCD panelini entegre ederek kullanıcılara hassas ve renkli bir görsel deneyim sunar.

Endüstriyel otomasyonun, tıbbi elektroniklerin, akıllı evlerin ve diğer alanların hızlı gelişiminde,yüksek güvenilir ve yüksek performanslı ekran ve dokunmatik modüller cihaz yükseltmeleri için kilit bileşen haline geldiShenzhen Tianxianwei Technology Co., Ltd tarafından piyasaya sürülen TXW350141N0 standart LCD ekran modülü.mükemmel ekran performansı nedeniyle endüstriyel sınıf ekran çözümleri için ideal bir seçim haline geliyor, istikrarlı çevresel uyarlanabilirlik ve entegre dokunma fonksiyonu.

Model Numarası:TXW350141N0
Boyut:3.5 inç.
Piksel sayısı:320*480
Görme yönü:IPS
Ekran Arayüzü:RGB 40 PIN
Ekran IC:ILI9488
Parlaklık: 500 nit
Etkin alan:48.96*73.44 mm
Çizelge Boyutu:54.48*84.71*2.2 mm
Çalışma sıcaklığı:-20+70°
Depolama sıcaklığı:-30+80°
Uygulama alanı: Ev aletleri, endüstriyel seri bağlantı ekranları, 3 boyutlu yazıcı ekranları, araba ekranları, test aletleri, tıbbi ekranlar

ÜRÜNCÜ FONKSYONU

1Yüksek çözünürlüklü ekran

320RGB480 çözünürlüğü: Çeşitli yüksek hassasiyetli görüntüleme gereksinimleri için uygun net ve hassas görüntü görüntülemesi sağlar.

16.7M renk ekranı: Yazılım seçimi ile çeşitli görsel ihtiyaçları karşılamak için zengin renk seviyeleri elde edilebilir.

2. Geniş perspektif

IPS LCD paneli: Herhangi bir açıda tutarlı görüntüleme efektleri elde ederek tam görüntü görüntüleme deneyimi sağlar.

3Arka ışık sistemi.

Beyaz LED arka aydınlatma: aynı parlaklık, 500cd/m2'ye kadar (tipik değer), çeşitli aydınlatma ortamları için uygundur.

Uzun ömürlü arka ışık: LED'in kullanım sırasında uzun süreli istikrarı sağlayan 30000 saate kadar bir ömrü vardır (parlaklık başlangıç parlaklığının% 50'sine düştüğünde).

4Zengin arayüzler

RGB arayüzü: yüksek hızlı veri aktarımı, yüksek tazeleme hızını destekler.

Dokunma fonksiyonu (ifadesi): Kullanıcı etkileşim deneyimini artırmak için dirençli veya kapasitif dokunuşu (özel modele bağlı olarak) destekler.

5. Geniş sıcaklıkta çalışma

Çalışma sıcaklık aralığı:- 20 ° C'den 70 ° C'ye kadar çeşitli sert ortamlar için uygundur.

Depolama sıcaklık aralığı:- Uzun süreli depolama istikrarını sağlamak için 30 ° C' den 80 ° C' ye kadar.

Kullanımı

一Donanım bağlantısı.

Arayüz bağlantısı: TXW350141N0 modülünün MIPI arayüzünü ana denetleyicinin karşılık gelen arayüzüne bağlayın.

Güç kaynağı bağlantısı: Modül için istikrarlı güç kaynağı voltajı (VDDIO: 1.65-3.3V, VDD: 2.5-3.3V) sağlayın ve arka ışık güç kaynağına bağlayın.

Dokunma fonksiyonu (eğer geçerli ise): Dokunma fonksiyonunun normal olduğundan emin olmak için dokunma IC'sinin arayüzünü bağlayın.

二Yazılım yapılandırması

Sürücü yükleme: Sağlanan sürücü IC (ILI9488) özellik ve veri kılavuzuna göre ilgili sürücü programını yükleyin.

Ekran parametresi ayarları: Açıklama ve renk modu gibi ekran parametreleri yazılım yoluyla yapılandırılabilir.

Dokunma parametre ayarları (uygularsa): Dokunma IC'nin dokunma hassasiyeti, dokunma alanı vb. gibi parametrelerini yapılandırın.

三Fonksiyonel testler

Ekran testi: Donanım ve yazılım yapılandırmasını bağladıktan sonra, görüntünün normal olarak görüntülendiğinden emin olmak için bir ekran testi yapın.

Dokunma testi (uygularsa): Duyarlı ve doğru dokunma tepkisini sağlamak için dokunma fonksiyonu testi yapılmalıdır.

Çevreye uyumluluk testi: Modülün istikrarını ve güvenilirliğini sağlamak için farklı sıcaklık ve nem ortamlarında test yapılır.

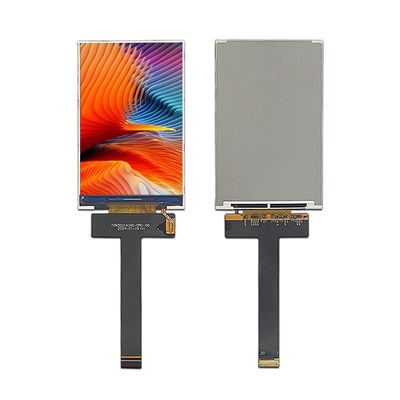

Ürün Fotoğrafı

TXW350141N0 sadece yüksek performanslı bir ekran modülü değil, aynı zamanda akıllı cihazları yükseltmek için "görsel ve etkileşimli merkez" dir.Performans ve güvenilirliği dengeleyen tasarım konsepti, sağlık ve tüketici elektroniği gibi endüstrilerde ürün yeniliği için sağlam teknik destek sağlar. Daha fazla teknik ayrıntı öğrenmek veya numuneler için başvurmak istiyorsanız, lütfen müşteri hizmetleri ile iletişime geçin.
