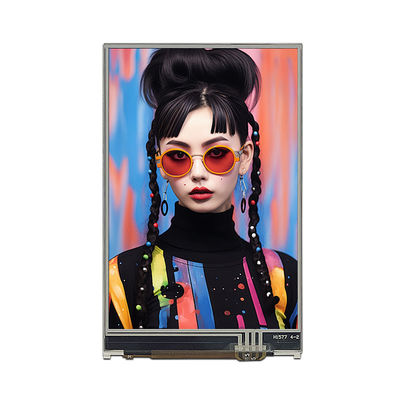

Özel 3.5 inç LCD direncili dokunmatik ekran ekran paneli 320*480 RGB arayüzü tft ekran modülü

TXW350087C0-RTP Endüstriyel Sınıf 3,5 inçlik Ekran Ekranı Teknolojisi Analizi ve Uygulama Kılavuzu

Model Numarası:TXW350087C0-RTP
Boyut:3.5 inç.
Piksel sayısı:320*480
Görme yönü: EWV
Ekran Arayüzü:RGB 40 PIN
Ekran IC:ILI9488
Parlaklık:350 nit
Etkin alan:48.96*73.44 mm
Çizelge Boyutu:53.76*84.18*3.4mm
Çalışma sıcaklığı:-20+70°
Depolama sıcaklığı:-30+80°
Dokunma teknolojisi:RTP
Uygulama alanı: Sürüş kaydedici, endüstriyel serili port ekranı, 3 boyutlu yazıcı ekranı, araba ekranı, algılama aracı, tıbbi ekran vb.

Ürün Genel Görünümü

TXW350087C0-RTP, endüstriyel kontrol, otomotiv elektroniği ve tıbbi ekipman gibi sert ortamlar için tasarlanmış profesyonel 3,5 inçlik TFT LCD ekran modülüdür.Devrim niteliğindeki RTP direnci dokunma teknolojisi ile donatılmış., yüksek hassasiyetli dokunma tepkisini korurken, müdahale karşıtı yeteneğini ve hizmet ömrünü önemli ölçüde artırır.

Temel parametrelerin derinlemesine analizi

1Performansı göster.

Fiziksel boyut: 3.5 inç (diyogonal), ana geleneksel kompakt cihaz alan düzeni için uygundur

Çözünürlük: 320 × 480 piksel, 16.7 milyon renk görüntüleme yeteneği sağlar

Etkili görüntüleme alanı: 48.96 × 73.44mm

Parlaklık: Geleneksel endüstriyel ekranların 25% parlaklık redundansi'nden 350 nit daha fazla

Görme açısı aralığı: EWV geniş görme açısı teknolojisi, renkli gösterim olmadan 178 ° tam görme açısı

Donanım mimarisi yapılandırması

Ekran sürücüsü: ILITEK amiral gemisi ILI9488 yonga setini kullanıyor

RGB 24 bit renk derinliğini destekler

PWM arka ışık kontrol devresinde yerleştirilmiş

Arayüz standardı: RGB 40PIN endüstriyel sınıf arayüzü

STM32/ARM tam menzilli denetleyici ile uyumludur

5V/3.3V çift gerilim girişi destekler

Çevreye uyumluluk

Çalışma sıcaklık aralığı: -20 °C~+70 °C (araç IV seviye standardını karşılar)

Depolama sıcaklık aralığı: -30 °C~+80 °C (GJB150 askeri standardına uygun olarak)

Teknolojik Başarı

1Optik teknolojide yenilik Üçüncü nesil VA ekran teknolojisini benimseyerek, sıvı kristal moleküllerinin dikey düzenlenmesi şu amaçla kullanılır:5000:1 doğal kontrast oranı, 0.3 saniye hızlı yanıt, hareket hayalet fenomenini ortadan kaldırır

2Dokunmatik arayüz yeniliği,RTP (Resistive Touch Panel) Hassaslık Matrisi: Yüzey sertliği 7H seviyesine ulaşır, çizilmeye dayanıklı, eldiven giymek / ıslak el işletimini destekler, doğrusallık hatası <1.5%,Kullanım süresi>5 milyon tıklama

3Yapı mühendisliği optimizasyonu

Modüler tasarım uygulaması: 3,4 mm ultra ince kalınlık (dokunma katmanı dahil), IP65 koruma seviyesi ön çerçeve, üçlü EMI koruma yapısı

Seçim avantajlarının özetleri

• Bu ürün, beş boyutlu rekabetçilik modeli aracılığıyla endüstri engellerini oluşturur:
• Optik performans: 350nits + EWV teknolojisi dış görünümünü sağlar
• Güvenilir mimari: -30 °C soğuk başlangıç/70 °C sürekli çalışma yeteneği
• Interaktif yenilik: RTP teknolojisi geleneksel dirençli ekranların sınırlarını kırıyor
• Uyumlu ekosistem: Qt/Embedded Wizard gibi yaygın çerçeveleri destekler
• Tam döngü desteği: Sürücü geliştirme ile FCC sertifikasına kadar tek duraklı hizmetler sağlamak
