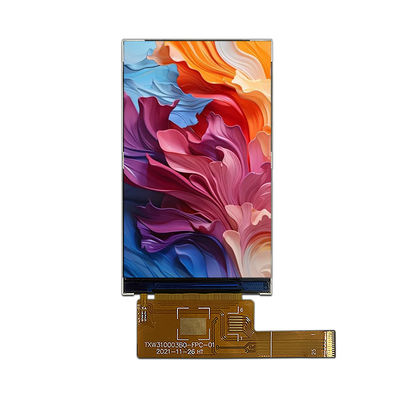

3.1 inç 480*800 RGB arayüzü ST7701S 54pin küçük tft lcd ekran modülü

TXW310003B0 3.1 inç Endüstriyel LCD Ekran Ürün Tanıtımı

1Çekirdek ekran performansı

1.1Yüksek çözünürlüklü IPS sabit ekranı

3.1 inçlik 480 × 800 çözünürlüklü bir panel (307PPI piksel yoğunluğu) ve IPS geniş açılı görüntüleme teknolojisi kullanılarak:

Tam görüş açısı 178 ° görme aralığı

20001 yüksek kontrastlı ekran

% 72 NTSC renk gamı kapsamı

16.7 milyon renkli tam renkli ekran

1.2Profesyonel düzeyde optik parametreler

400 nit yüksek parlaklık (tipik değer)

700Transmittance tasarımı

Parlama karşıtı yüzey tedavisi (ihtiyaç duyulmaz)

2Endüstriyel düzeyde güvenilirlik tasarımı

2.1Zorlu ortamlara uyumluluk

Çalışma sıcaklığı: -20 °C~+70 °C (anlık 85 °C zirve değerini destekler)

Depolama sıcaklığı:- 30°C~+80°C

Nem toleransı: 95% RH yoğunlaşmayan ortam

Titreme karşı seviyesi: 5G hızlandırma (10-500Hz)

2.2Arayüz ve Sürücü Çözümleri

ST7701S ekran sürücüsü IC ile donatılmış

RGB 24 bit arayüzü (54 pin FPC konektörü)

PWM karartmayı destekler (frekans aralığı: 1K-50KHz)

Tipik güç tüketimi: 1.2W @ tüm beyaz ekran

3"Tam yapısal tasarım"

3.1Kompakt ambalaj

Ekran alanı: 40.32 × 67.2mm (diyagonal 79mm)

Genel boyutlar: 43.48 × 74.72 × 1.74mm

0.5mm dar kenar tasarım

Kapasitif/resistif dokunmatik ekranların entegrasyonunu destekle

3.2Kurulum uyumluluğu

M2 spesifikasyonunda yerleştirme deliği konumlarını belirtin.

Özelleştirilebilir metal koruma kapağı

Destek arka / yan montajlı çok yönlü kurulum

4Tipik uygulama senaryoları

4.1Akıllı Ev Alanı

Merkezi klimanın dokunmatik paneli

Akıllı anahtar durumu gösterimi

Akıllı erişim kontrol sistemi arayüzü

4.2Endüstriyel Kontrol Senaryoları

PLC kontrol terminalı

Enstrüman okuma ekranı

Otomasyon ekipmanları HMI

4.3Özel Ekipmanın Uygulanması

Araç üzerine monte edilmiş sürüş kayıt cihazı

Tıbbi izleme ekipmanları

Dışarıda kullanılabilir el terminalı

5Teknoloji Katma Değerli Hizmetler

OpenFrame/LCM modüler tedarik sağlayın

Özel kullanıcı aracının yazılım geliştirmesini destekle

Güneş ışığı ile okunur bir güçlendirme çözümü

EMC/ESD koruma çözümleri sağlayın

Bu ekran modülü RoHS ve CE sertifikasını geçti ve bir ekran test kiti ve geliştirme belgeleri ile birlikte geliyor.Ana akım gömülü platformlarla (STM32/ARM/Linux) hızlı entegrasyonu desteklerTipik üretim döngüsü 8-10 haftadır ve müşteri ihtiyaçlarına göre katmanlı bir fiyatlandırma planı sağlanabilir.

Kişiselleştirilmiş Süreç Önerileri

• Gereksinim analizi: Düşük güç tüketimi ve renk performansı için özel gereksinimleri netleştirmek (örneğin hedef güç tüketimi, renk doğruluğu vb.).
• Parametre ayarlama: Sürücü çipi ve donanım tasarımı ile arka ışık parlaklığını, renk parametrelerini ve yenileme hızını optimize edin.
• Test doğrulama: Gereksinimlere uygunluğunu sağlamak için güç tüketimini ve renk performansını test etmek için profesyonel araçlar kullanın.
• Toplu üretim: Özel tasarım tamamlandıktan sonra, seri üretim ve teslimat gerçekleştirilir.

Tasarım çizimi

Ürün çizimi
