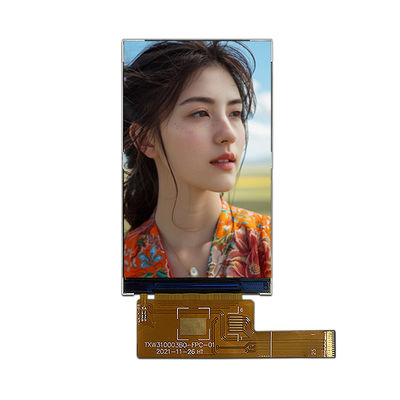

RGB Arayüzü 3.1 inçlik tft LCD modülü 480 * RGB * 800 Çözüm ST7701S Sürücü IC

TXW310003B0 Ürününün Avantajları Analizi

1Performans avantajlarını gösterir.

• Yüksek Çözünürlük ve Renk Temsilcisi
• 480 × RGB × 800 çözünürlüğü, 16.7M rengi destekler ( sürücü IC yazılımı ile yapılandırılır), yüksek çözünürlüklü görüntü ve hassas renk gereksinimlerini karşılar.
• RGB dikey şerit piksel düzeni, renk üretimini ve ekran keskinliğini artırır, metin, grafik ve dinamik görüntüler göstermek için uygundur.

Hepsi izliyor

• Yüksek kontrast ve tüm yönlerdeki (yukarı, aşağı, sola, sağa) görüntüleme açısıyla Normal Siyah görüntüleme modunu benimseyerek, renk dökümü veya gri ölçeği tersine çevirme sorunu yoktur.

Optik parametre optimizasyonu

• Parlaklık eşitliği ≥ 80%, ekranın tüm alanlarında tutarlı bir parlaklık sağlar ve görsel yorgunluğu azaltır.
• Arkaplan aydınlatma sistemi, yüksek parlaklık ortamlarında net görüntülemeyi destekleyen özelleştirilebilir parlaklık tipik değerleri (TBD) ile 6 beyaz LED lambası kullanır.

2Arayüz ve uyumluluk avantajları

Yüksek hızlı MIPI-DSI arayüzü

• 2 kanallı MIPI arayüzünü (High Speed Mode) destekler, yüksek iletim hızı, donanım tasarımını basitleştiren ana akım işlemci platformlarıyla (ARM, Qualcomm vb.) uyumludur.
• Elektrik tüketimini azaltmak ve statik görüntülerde cihaz pil ömrünü uzatmak için Düşük Güç Modu sağlayın.
• Entegre dokunmatik kontrol fonksiyonu
• İnsan-makine etkileşim deneyimini artırmak için kapasitif/resistif dokunmatik ekranların genişletilmesini destekleyen I2C arayüzü (CTP_SDA/SCL) ve kesinti sinyali (CTP_INT) rezerve edilmiştir.
• Sinyal müdahalesini önlemek için bağımsız dokunmatik güç kaynağı (2.8V CTP_VCC).

3Güvenilirlik ve çevreye uyumluluk

• Geniş sıcaklıkta çalışma ve sıkı test
• Çalışma sıcaklık aralığı:- 20 ° C'den 70 ° C'ye, depolama sıcaklığı:- 30 ° C'den 80 ° C'ye, akıllı elektronik, endüstriyel, tıbbi ve diğer ortamlar için uygundur.
• Uzun süreli istikrar sağlamak için 50 sıcak ve soğuk şok testi (-20 ° C) ′′ 60 ° C döngüsü ve 96 saatlik yüksek sıcaklık ve yüksek nem testi (50 ° C/90% RH) geçti.

Arka ışık sisteminin uzun ömürlü tasarımı

• LED'in ömrü, günlük 8 saatlik kullanım temelinde hesaplanan 30000 saat (parlaklık %50'ye kadar azalırken) olup, 10 yıldan fazla sürebilir ve bakım maliyetlerini azaltabilir.
• Arka ışık sürücüsü devre tasarımı basittir (seride 6 LED), sabit akım kontrolünü destekler ve aşırı akım hasarını önler.

4Düşük güç tüketimi ve enerji tasarrufu tasarımı

Verimli enerji yönetimi

• Çalışma akımı ≤ 50mA, uyku modundaki güç tüketimi ≤ 150 μA, pille çalışan cihazlar için uygundur (el terminalleri ve IoT cihazları gibi).
• Çoklu güç kaynağı çözümleriyle uyumlu VCC (2.6-3.6V) ve IOVCC (1.65-3.3V) geniş voltaj girişlerini destekler.
• Çevre uyumluluğu
• RoHS standartlarına uygun, malzemeler ve işlemler kurşunsuz, Avrupa ve Amerikan pazarlarına ihracat için çevresel gereksinimleri karşılamaktadır.

5Tasarım ve entegrasyon avantajları

Kompakt modüler tasarım

• Modülün boyutu 43.48 × 74.72 × 1.74mm, sadece 1.74mm kalınlığında, sınırlı alana sahip gömülü cihazlar için uygundur

Uygulama senaryoları

1. Endüstriyel ekipman: İnsan Makine Arayüzü (HMI), Kontrol Panelli
2. Tüketici elektroniği: taşınabilir cihazlar, akıllı ev ekranları
3. Tıbbi ekipman: Küçük cihaz gösterge modülü

Özetle

TXW310003B0, yüksek çözünürlüklü ekranı, tam görüntüleme deneyimi,geniş sıcaklık güvenilirliği, düşük güç tasarımı ve modüler ve kolay entegrasyon özellikleri. Sıkı güvenilirlik testleri ve çevresel sertifikasyon yoluyla, performans ve uzun vadeli istikrarı dengeler.Müşterilerin ürünlerini hızlı bir şekilde indirmesine yardımcı olmak ve bakım maliyetlerini azaltmak.

Tasarım çizimi

Ürün çizimi
