Özel MCU TFT LCD Ekran Modülü 240 * 320 2.4 Inch ST7789V Ekran Paneli

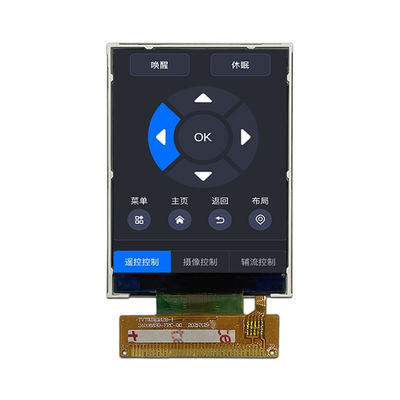

Ürün Adı: TXW240088S0 2.4 inçlik TFT LCD Modülü

Ürün Özet:

TXW240088S0, Shenzhen Tianxianwei Technology Co., Ltd tarafından tasarlanan ve üretilen 2.4 inçlik bir TFT LCD modülüdür.Bu modül, yüksek çözünürlüğü nedeniyle çeşitli elektronik cihazlar ve uygulama senaryoları için uygundur., zengin renk gösterimi ve mükemmel ekran performansı.

Ürün özellikleri:

Ekran özellikleri: 240xRGBx320 piksel, net bir görüntü ve metin gösterimi sağlar.

Sürücü IC: Sitronix'ten ST7789V2-G4-A, istikrarlı performans ve uyumluluğu sağlamak için kullanılır.

Renk seçimi: 65K/262K renkleri destekler, farklı renk gereksinimlerini karşılamak için yazılım ayarlanabilir.

Arkaplan ışığı tipi: Beyaz LED arkaplan ışığı, eşit parlaklık ve renk sağlar.

Arayüz türü: 16 bit MCU arayüzü, mikro denetleyici ile bağlantı ve veri aktarımı için uygundur.

Çevreye uyumluluk: Çalışma sıcaklık aralığı -20 ° C'den +70 ° C'ye ve depolama sıcaklık aralığı -30 ° C'den +80 ° C'ye kadar, çeşitli çevresel koşullara uygundur.

Çevre gereksinimleri: RoHS standartlarına uygun, kurşunsuz malzemeler ve işleme, çevreyi korumak.

Teknik özellikler:

Ekran tipi: Tam renkli TFT LCD

Piksel düzeni: RGB şerit düzeni

Piksel aralığı: 0.153 (H) x 0.153 (V) milimetre

Etkinlik alanı: 36.72 (H) x 48.96 (V) milimetre

Perspektif: Saat 0'de

Modül boyutu: 42.72 (W) x 58.50 (H) x 2.15 (T) milimetre

Arka ışık sistemi: 4 beyaz LED, ileri voltaj 2.8V ila 3.2V, ileri akım 80mA

Parlaklık: 550cd/m2 (tipik değer)

Tekdüzelik: %80 (asgari değer)

Çalışma sıcaklığı:- 20 °C'den +70 °C'ye kadar

Depolama sıcaklığı:- 30 °C'den +80 °C'ye kadar

Nem: % 90 RH

Çok yönlü uygulamalar: Fotoğraf makineleri, uzaktan kumanda, akıllı anahtarlar, dijital kameralar, müzik efektleri, sürüş kayıt cihazları vb.TXW200078B0 mükemmel uyum sağlayabilir ve olağanüstü performansını gösterebilir.

Modül Fonksiyon Açıklaması

Modül, aşağıdakiler dahil olmak üzere, ancak bunlarla sınırlı olmayan, farklı işlevleri gerçekleştirmek için birden fazla iğne içerir:

GND: Power Ground

CS: Çip seçimi sinyali giriş iğnesi

RS: Verileri görüntüle/komut seçimi çubuğu

WR: MCU paralel arayüzü yazma etkinleştir

RD: Yükselen kenardaki verileri oku

DB0-DB15: MCU paralel arayüz veri otobüsü

Reset: Sinyal giriş terminalini sıfırla, düşük seviyede geçerli

IOVCC: I/O güç kaynağı

VCC: Güç kaynağı, 2.5V ila 3.3V

LEDK1-LEDK4: Arkaplan ışığı katot giriş terminalinin güç kaynağı

LEDA: Arka ışık anodu giriş güç kaynağı

Elektriksel özellikler: 1.65V ile 3.3V arasında değişen I/O güçleri ve 2.5V ile 3.3V arasında değişen DC/DC güçleri ile istikrarlı bir besleme voltaj aralığı sağlar.Modülün farklı güç kaynağı koşullarında istikrarlı çalışmasını sağlamak.

Güvenilirlik ve ömrü: LED'lerin 30000 saate kadar uzun bir ömrü vardır, bu da daha uzun bakım döngüleri ve daha düşük yedekleme maliyetleri anlamına gelir.

Teknik destek ve hizmetler: Shenzhen Tianxianwei Teknoloji Şirketi, müşterilerin kullanım sırasında zamanında yardım alabilmelerini sağlamak için profesyonel teknik destek ve müşteri hizmetleri sunar.

Özel hizmetler: Müşteri ihtiyaçlarına göre, özel uygulama gereksinimlerini karşılamak için boyutlar, arayüzler ve diğer özellikler de dahil olmak üzere özel çözümler sağlanabilir.

Shenzhen Tianxianwei Technology Co., Ltd. yüksek kaliteli ekran çözümleri sunmaya kararlıdır.Elektronik ürün ekran ihtiyaçlarınız için ideal bir seçimDaha fazla ürün bilgileri veya teknik destek için lütfen satış temsilcimizle iletişime geçin.
