| MOQ: | negotiate |
| fiyat: | negotiate |
| Standart ambalaj: | cardboard |
| teslim süresi: | 16 |
| Ödeme yöntemi: | L/C TT D/P |
| Tedarik kapasitesi: | 10000pcs |
10.1 inç Endüstriyel Dereceli PCAP TFT Ekranı LVDS 1024x600 Piksel Kapasitif Dokunmatik Ekranla Ürün Tanıtımı
Tianxianwei TXW100076B0-XL PCAP TFT monitörü, 1024x600 piksel çözünürlükte 10.1 inçlik bir IPS tam görüntü ekranıdır.
TXW100076B0-XL, tek dokunma ve çok dokunma seçenekleriyle kapasitif bir dokunma ekranı tasarımı benimser.Eğer parlaklığı artırmak istiyorsanız, lütfen daha fazla teknik destek için bizimle iletişime geçin.
TFT dokunmatik LCD ekranı TXW100076B0-XL tarım makineleri merkezi kontrol ekranı enstrüman ekranı, kamyon navigasyon ekranı, endüstriyel ekipman ekranı,Tıbbi alet ekranı, vb.
| Ürün: | 10.1 inç PCAP TFT Ekranı |
| Karar: | 1024 RGB X 600 |
| Yüzey Parlaklığı: | 700 Cd/m2 ((nits) |
| Arayüz: | 8 Bit-RGB Arayüzü |
| Görme yönü: | IPS, tüm bakış açısı (85/85/85/85) |
| Pin Numarası: | 50 pin. |
| Çizelge: |
252 çarpı 150 çarpı 6.5(mm) |
| Etkin Alan: |
222.72 çarpı 125.28(mm) |
| LCD Yüzey Tedavisi: | Sert kaplama ((3H) |
| Görüntüleme Renkleri: | 16.7 M |
| NTSC oranı: | % 50 |
| Dokunmatik ekran: | Kapasitatif dokunma paneli (CTP) |
| Dokunmatik ekran arayüzü: | IIC |
|
Dokunma IC: |
GT9271 |
| Çalışma Temp.: | -20°C +70°C |
| Depolama sıcaklığı: | -30°C +80°C |
| Uygunluk: | CE FCC ve RoHS uyumlu |
| Sertifika: | ISO9001:2015 / ISO1400:2015 |
Ürün Çizimi
Modül Fonksiyon Açıklaması
| Pin No. | Simge | LCMAçıklama | Yorumlar |
| 1 | LEDA | Arka ışık anodu için güç kaynağı + | |
| 2 | LEDA | Arka ışık anodu için güç kaynağı + | |
| 3 | LEDK | Güç kaynağı- Arka ışık içinKatod | |
| 4 | LEDK | Güç kaynağı- Arka ışık içinKatod | |
| 5 | GND |
Güç zemini |
|
| 6 | VCOM |
Ortak voltaj |
|
| 7 | DVDD |
Dijital devreler için güç3.3V |
|
| 8 | Mod |
DE/SYNC modu seçili. MODE=H:DE modu;MODE=L:SYNC modu |
|
| 9 | DE | RGB I/F modundaki veri etkinleştirme sinyali 1 | |
| 10 | VS | Dikey senkronizasyon. RGB I/F sinyali | |
| 11 | HS | Yatay senkronizasyon. RGB I/F sinyali | |
| 12 | B7 | Mavi veriler | |
| 13 | B6 | Mavi veriler | |
| 14 | B5 | Mavi veriler | |
| 15 | B4 | Mavi veriler | |
| 16 | B3 | Mavi veriler | |
| 17 | B2 | Mavi veriler | |
| 18 | B1 | Mavi veriler | |
| 19 | B0 | Mavi veriler | |
| 20 | G7 | Yeşil veriler | |
| 21 | G6 | Yeşil veriler | |
| 22 | G5 | Yeşil veriler | |
| 23 | G4 | Yeşil veriler | |
| 24 | G3 | Yeşil veriler | |
| 25 | G2 | Yeşil veriler | |
| 26 | G1 | Yeşil veriler | |
| 27 | G0 | Yeşil veriler | |
| 28 | R7 | Kırmızı veriler | |
| 29 | R6 | Kırmızı veriler | |
| 30 | R5 | Kırmızı veriler | |
| 31 | R4 | Kırmızı veriler | |
| 32 | R3 | Kırmızı veriler | |
| 33 | R2 | Kırmızı veriler | |
| 34 | R1 | Kırmızı veriler | |
| 35 | R0 | Kırmızı veriler | |
| 36 | GND | Güç zemini | |
| 37 | DCLK | RGB I/F'de piksel saat sinyali | |
| 38 | GND | Güç zemini | |
| 39 | SHLR |
Kaynak çıkış yatay yön değiştirme seçimi: ?? H??: S[1]->S[2]->...->S[1920] (Özgün) S[1920]->S[1919]->...->S[1] |
|
| 40 | UPDN |
Kapı çıkış kaydırma dikey yönü seç: H: Yukarıdan aşağıya tarama Aşağıdan Yukarıya tarama |
|
| 41 | VGH |
Kapı AŞKİ Voltaj |
|
| 42 | VGL |
Kapı OFF Voltajı |
|
| 43 | AVDD |
Analog devreler için güç |
|
| 44 | Dönüştür |
Küresel rezerv |
|
| 45 | NC |
Bağlantı yok. |
|
| 46 | VCOM |
Ortak Voltaj |
|
| 47 | DITHB |
Dithering fonksiyonu. Dithering fonksiyonu. DITHER = H: İç dithering fonksiyonunu etkinleştir; |
|
| 48 | GND | Güç zemini | |
| 48 | NC |
Bağlantı yok. |
|
| 50 | NC |
Bağlantı yok. |

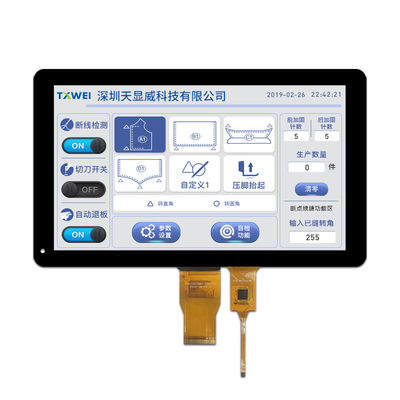

Ürün Görüntüsü
