10.1 Inch TFT Ekran Panelli Kapasitatif Dokunma 1024 * 600 Çözüm 700nits RGB Arayüzü

Ürünler

10.1 Inch TFT Ekran Panelli Kapasitatif Dokunma 1024 * 600 Çözüm 700nits RGB Arayüzü

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW100076B0-XL

Görüntüleme yönü:

dokunmatik arayüz:

LCM Sürücü IC'si:

HX8282A11+HX8696

Çalışma sıcaklığı:

-20+70°C

Etkin Alan:

222,72*125,28(mm)

Lcm Arayüzü:

RGB 24 BİT

Tahrik elemanı:

TFT aktif matris

Vurgulamak:

1024*600 TFT ekran paneli

10.1 inçlik TFT ekran paneli

700nits TFT ekran paneli

Ürün Tanımı

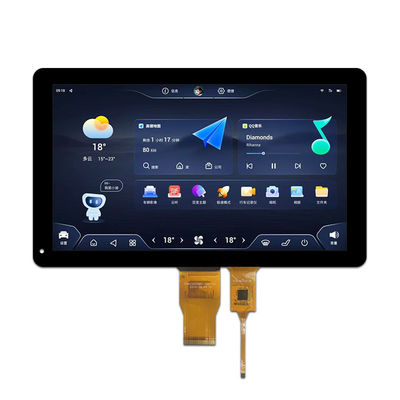

PCAP ile yüksek parlaklık IPS 10.1 inç RGB TFT Ekranı 1024x600 Açıklama

TXW100076B0-XL, projeksiyonlu kapasitif dokunmatik ekran (PCAP) ile 10.1 inçlik RGB arayüzü yüksek parlaklıklı 1024 x 600 IPS TFT-LCD modülüdür.Bu TFT modülü IPS teknolojisini benimsiyor ve soldan geniş bir görüntüleme açısının avantajlarına sahiptir.: 85/sağ: 85/yukarı: 85/aşağı: 85 derece (tipik) ve yüksek parlaklık 700 nit (tipik değer).

Ürün:	10.1" inçlik TFT LCD	Karar:	1024x600 Nokta
Dokunmatik ekran:	CTP ile	Kapağın cam boyutu:	Özelleştirilebilir
Çizelge Boyutu:	2521506.5mm	Görme yönü:	Tüm Görme Açıları (85/85/85/85)
Arayüz:	RGB	Pin Numarası:	50 Pin
Bağlantı:	Bağlama	Yüzey Parlaklığı:	700 Cd/m2 ((nits)
LED ömrü:	30000 Saat	Uygunluk:	CE FCC ve RoHS uyumlu

PCAP ile yüksek parlaklık IPS 10.1 inç RGB TFT Ekranı 1024x600 Çizim

10.1 Inch TFT Ekran Panelli Kapasitatif Dokunma 1024 * 600 Çözüm 700nits RGB Arayüzü 0

10.1 Inch TFT Ekran Panelli Kapasitatif Dokunma 1024 * 600 Çözüm 700nits RGB Arayüzü 1

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	- 20	+70	°C
LCM depolama sıcaklığı	T_STG	-30	+80	°C
TP Çalışma sıcaklığı ve nem (20% ~ 90% RH)	T_OPR	- 20	+70	°C
TP SSdepolama sıcaklığı ve nem (20% ~ 90%RH)	T_STG	-30	+80	°C
Nemlilik	RH	- Hayır.	90	%

TFT DCCKarakteristikleri

Özellikleri	Simge	- Min.	Tipik.	- Max. - Hayır.	Birim	Not:
TFT OperationFrame oranı	Hz	- Hayır.	60	- Hayır.	Hz
DC/DC için besleme voltajı	VDD	3.0	3.3	3.3	V
TFT kapısı ON Voltajı	VGH	16.5	17	17.5	V	Not 2
TFT kapısı OFF Voltajı	VGL	- Yedi.5	- 7	- Altı.5	V	Not 2
TFT Ortak Voltaj	Vcom	3.0	3.3	4.7	V	Not 1
AVDD	Avdd	- Hayır.	9.6	- Hayır.	V	Not 3

Not 1: Flicker Değerini optimize etmek için VCOM değeri farklı koşullara göre ayarlanmalıdır.
Not 2: VGH ve VGL, TFT kapısının çalışma voltajlarıdır.
Not 3: Kontrastı ayarlayın, rengi daha büyük ve koyu yapın ve rengi daha küçük ve daha açık yapın.

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCM Tanımı	Yorumlar
1	LEDA	Arka ışık anodu için güç kaynağı +
2	LEDA	Arka ışık anodu için güç kaynağı +
3	LEDK	Elektrik kaynağı- arka ışık katoduna
4	LEDK	Elektrik kaynağı- arka ışık katoduna
5	GND	Güç zemini
6	VCOM	Ortak voltaj
7	DVDD	Dijital devre için güç 3.3V
8	Mod	DE/SYNC modu seçili. MODE=H:DE modu;MODE=L:SYNC modu
9	DE	RGB I/F modundaki veri etkinleştirme sinyali 1
10	VS	Dikey senkronizasyon. RGB I/F sinyali
11	HS	Yatay senkronizasyon. RGB I/F sinyali
12	B7	Mavi veriler
13	B6	Mavi veriler
14	B5	Mavi veriler
15	B4	Mavi veriler
16	B3	Mavi veriler
17	B2	Mavi veriler
18	B1	Mavi veriler
19	B0	Mavi veriler
20	G7	Yeşil veriler
21	G6	Yeşil veriler
22	G5	Yeşil veriler
23	G4	Yeşil veriler
24	G3	Yeşil veriler
25	G2	Yeşil veriler
26	G1	Yeşil veriler
27	G0	Yeşil veriler
28	R7	Kırmızı veriler
29	R6	Kırmızı veriler
30	R5	Kırmızı veriler
31	R4	Kırmızı veriler
32	R3	Kırmızı veriler
33	R2	Kırmızı veriler
34	R1	Kırmızı veriler
35	R0	Kırmızı veriler
36	GND	Güç zemini
37	DCLK	RGB I/F'de piksel saat sinyali
38	GND	Güç zemini
39	SHLR	Kaynak çıkış yatay yön değiştirme seçimi: ?? H??: S[1]->S[2]->...->S[1920] (Özgün) S[1920]->S[1919]->...->S[1]
40	UPDN	Kapı çıkış kaydırma dikey yönü seç: H: Yukarıdan aşağıya tarama Aşağıdan Yukarıya tarama
41	VGH	Kapı AŞKİ Voltaj
42	VGL	Kapı OFF Voltajı
43	AVDD	Analog devreler için güç
44	Dönüştür	Küresel rezerv
45	NC	Bağlantı yok.
46	VCOM	Ortak Voltaj
47	DITHB	Dithering fonksiyonu. Dithering fonksiyonu. DITHER = H: İç dithering fonksiyonunu etkinleştir; DITHER = L:İçsel dinleme fonksiyonunun devre dışı bırakılması
48	GND	Güç zemini
49	NC	Bağlantı yok.
50	NC	Bağlantı yok.

Ürün Görüntüsü
