24 Pin 3.5 "TFT LCD Ekranı 480 * 800 HVGA ST7701SN Sürücü IC MIPI Arayüzü ile

Ürünler

24 Pin 3.5 "TFT LCD Ekranı 480 * 800 HVGA ST7701SN Sürücü IC MIPI Arayüzü ile

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW350116B0

Piksel Aralığı (G*Y):

0,0945

Piksel Sayısı:

480*800

LCM Sürücü IC'si:

ST7701SN

Lümen dereceleri:

350 cd/m²

Arka aydınlatma voltajı:

19,6-22,4V

Depolama sıcaklığı:

-30+80℃

Boyut:

3,5 inç

Çalışma sıcaklığı:

-20+70°C

Vurgulamak:

ST7701SN TFT LCD Ekranı

3.5 TFT LCD Ekranı

24 Pinlik TFT LCD Ekranı

Ürün Tanımı

MIPI3.5 inçlik TFT LCD, 3.5 inç.480*800HVGA LCD Ekran Tasarımı

Tianxianwei TXW350116B0, 3,5 inçlik bir çapsal boyut ve HVGA 480 * 800 piksel çözünürlüğü olan bir TFT LCD modülüdür.

Ürünün Hızlı Ayrıntıları:
1LCD Boyutu: 3.5 ′′ TFT
2Karar:480*800
3Görme açısı: 12
4Çizelge boyutu:51.32*86.61*3.5mm
5- Sürücü İK:ST7701SN
6Arayüz Tipi:MIPI 2 LANE
7. Dokunmatik Panel: Resistive Touch Panel ile veya olmadan isteğe bağlı
8. Sıcaklık: Üst -20°C'den +70°C'ye; Tst -30°C'den +80°C'ye

Ürün özellikleri:

TXW350116B0, 3,5 inç çaplı, 480 * 3RGB (H) X800 (V) tam renkli TFT LCD ekranıdır.

Bu modül MIPI 2 LANE arayüzünü destekler. TXW350116B0 modelinin modül boyutu 51.32 * 86.61 * 3.5mm, etkili alanı 45.36 * 75.6mm'dir;

Modüle TXW350116B0 ve ST7701SN denetleyici entegre edilmiştir ve mantıksal güç kaynağı voltaj aralığı 19.6V ile 22.4V arasındadır.

-20 °C'den +70 °C'ye kadar bir sıcaklık aralığında çalışabilir; Depolama sıcaklık aralığı -30 °C'den +80 °C'ye kadar.

TXW350116B0, 350cd/m2'lik bir parlaklığa sahip dikey modülü olan bir LCD modülüdür.

Bu 3,5 inçlik TFT LCD modülü akıllı robot gözleri, el cihazı PDA cihazları, erişim kontrolü ve güvenlik ekranları, akıllı anahtar ekranları, tıbbi ekipman ekranları için uygundur.Ev aletleri ekranları, endüstriyel ekipman vitrinleri vb.

Ürün:	3.5 inçlik TFT LCD ekranı	Dokunmatik ekran:	Rezistif dokunma paneli ile veya olmadan
Karar:	480*800 Nokta	Görme yönü:	12:00
Arayüz:	MIPI 2 LANE	Pin Numarası:	24 Pin
Bağlantı:	Bağlama (özelleştirilebilir)	Yüzey Parlaklığı:	350cd/m2 (nits)
LED ömrü:	30000 Saat	Uygunluk:	CE & FCC & RoHS Uyumlu

3.5 inçlik TFT LCD, 3.5 inç.480*800 HVGA LCD Ekran Çizimi

24 Pin 3.5 "TFT LCD Ekranı 480 * 800 HVGA ST7701SN Sürücü IC MIPI Arayüzü ile 0

24 Pin 3.5 "TFT LCD Ekranı 480 * 800 HVGA ST7701SN Sürücü IC MIPI Arayüzü ile 1

Modül Fonksiyon Açıklaması

Pin No.	Simge	Açıklama
1	VDD ((2.8V)	Analog güç kaynağı (VCI):2.5V ila 3.3V
2	IOVCC(1.8V)	Analog güç kaynağı (VCI):1.65V ila 3.3V
3	NC	Bağlantı yok.
4	Dönüştür(1.8V)	Sinyal giriş terminalini sıfırla.
5	TE	MCU çerçeve yazımını senkronize etmek için yırtma etkisi çıkış iğnesi kullanılır.
6	NC	Bağlantı yok.
7	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
8	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
9	GND	Güçlü Yer
10	D0N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
11	D0P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
12	GND	Güçlü Yer
13	CLKN	Yüksek hızlı arabirim saat diferansiyel sinyali giriş pinleri
14	CLKP	Yüksek hızlı arabirim saat diferansiyel sinyali giriş pinleri
15	GND	Güçlü Yer
16	D1N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
17	D1P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
18	GND	Güçlü Yer
19	NC	Bağlantı yok.
20	NC	Bağlantı yok.
21	GND	Güçlü Yer
22	NC	Bağlantı yok.
23	NC	Bağlantı yok.
24	GND	Güçlü Yer

Optik özellikleri

24 Pin 3.5 "TFT LCD Ekranı 480 * 800 HVGA ST7701SN Sürücü IC MIPI Arayüzü ile 2

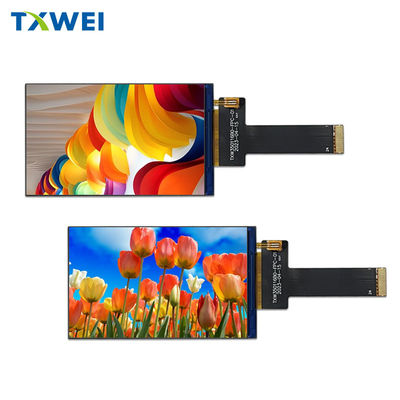

3.5 inçlik TFT LCD, 3.5 inç.480*800 HVGA LCD Ekranı Gerçek Ürün Görüntüsü
