3.0 inç IPS Tüm Görme açısı TFT LCD Ekran Modülü 360 * 640 Çözünürlük 40 Pin MIPI RGB Arayüzü

Ürünler

3.0 inç IPS Tüm Görme açısı TFT LCD Ekran Modülü 360 * 640 Çözünürlük 40 Pin MIPI RGB Arayüzü

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW300050S0

Arka aydınlatma voltajı:

LCM Sürücü IC'si:

ST7701S/GC9503V

Görüntüleme yönü:

tüm saat

Arka ışık akımı:

Çalışma sıcaklığı:

-20+70°C

Mekanik Anahat Boyutu (G*Y*T):

42,64*74,52*2,15

Tahrik elemanı:

TFT aktif matris

Vurgulamak:

3.0 inç TFT LCD Ekran Modülü

40 Pin TFT LCD Ekran Modülü

360*640 TFT LCD Ekran Modülü

Ürün Tanımı

Çin Fabrikası 3.0 inçlik QVGA LCD TFT EkranıST7701S/GC9503V 360*640Ekran

3.0 "inçlik QVGAT7701S/GC9503VTFT LCD

Tianxianwei TXW300050S0, QVGA 360 * 640 piksel çözünürlüğü ile 3 inçlik TN tipi TFT LCD ekranıdır. Benzer ürünler arasında çok uygun maliyetli bir LCD modüldür.

Ürün:	30.0 inçlik TFT ekranı	Karar:	360*640
Dokunmatik ekran:	Dokunmatik Ekranı Olmayan (Farklı)	Kapağın cam boyutu:	Kişisel Olarak
Görme yönü:	12:00	Sürücü İK:	RGB 16/MPI
Arka ışık akımı:	36.72 çarpı 65.28	Bağlantı:	Bağlama (özelleştirilebilir)
Pin Numarası:	40 Pin	Yüzey Parlaklığı:	350 Cd/m2 ((nits)
LED ömrü:	30000 Saat	Uygunluk:	CE & FCC & RoHS Uyumlu

30.0 inçlik TFT LCD Ekran Çizimi

3.0 inç IPS Tüm Görme açısı TFT LCD Ekran Modülü 360 * 640 Çözünürlük 40 Pin MIPI RGB Arayüzü 0

3.0 inç IPS Tüm Görme açısı TFT LCD Ekran Modülü 360 * 640 Çözünürlük 40 Pin MIPI RGB Arayüzü 1

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	-10	+60	°C
LCM depolama sıcaklığı	T_STG	- 20	+70	°C
Nemlilik	RH	- Hayır.	90	%

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCMFonksiyonel
1	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
2	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
3	VCC 3.3V	LCD için güç kaynağı.
4	GND	Güçlü Yer
5	D0N	Düşük voltaj diferansiyel verilerinin negatif kutupluğu 0 sinyali
6	D0P	Düşük voltaj diferansiyel verisinin pozitif kutupluğu 0 sinyali
7	GND	Güçlü Yer
8	CLKN	Düşük voltajlı diferansiyel saat sinyalinin negatif kutupluğu
9	CLKP	Düşük voltajlı diferansiyel saat sinyalinin pozitif kutupluğu
10	GND	Güçlü Yer
11	D1N	Düşük voltajlı diferansiyel verilerin negatif kutupluğu1Sinyal
12	D1P	Düşük voltajlı diferansiyel verilerin pozitif kutupluğu1Sinyal
13	GND	Güçlü Yer
14	VSYNC	RGB arayüzü çalışması için dikey (çerçeve) senkronize giriş sinyali.
15	HSYNC	RGB arayüzü çalışması için yatay (düz) senkronize giriş sinyali.
16	DOTCLK	RGB arayüzü işlemi için nokta saat sinyali.
17	DE	RGB arayüzü çalışması için veri etkinleştirme sinyali.
18	R0	Kırmızı veriler
19	R1	Kırmızı veriler
20	R2	Kırmızı veriler
21	R3	Kırmızı veriler
22	R4	Kırmızı veriler
23	G0	Yeşil veriler
24	G1	Yeşil veriler
25	G2	Yeşil veriler
26	G3	Yeşil veriler
27	G4	Yeşil veriler
28	G5	Yeşil veriler
29	B0	Mavi veriler
30	B1	Mavi veriler
31	B2	Mavi veriler
32	B3	Mavi veriler
33	B4	Mavi veriler
34	Dönüştür	Sinyal giriş terminalini sıfırla.
35	CS	Çip seçimi sinyali.
36	SCL	Seri saat sinyali.
37	SDA	Seri veri girişi/çıkışı.
38	GND	Güçlü Yer
39	VCC 3.3V	LCD için güç kaynağı.
40	VCC 3.3V	LCD için güç kaynağı.

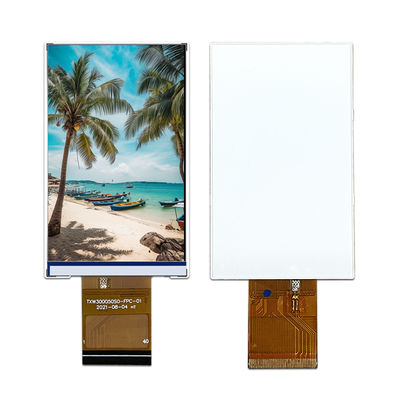

3.0 inç TFT LCD Ekranı Resim Gerçek Ürün Gösterisi
