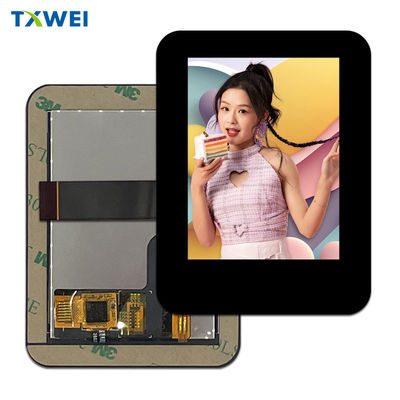

2.8 inç IPS TFT Ekranı Optik Bağlama ile 400nits SPI IIC Arabirim Dokunmatik Ekran

Ürünler

2.8 inç IPS TFT Ekranı Optik Bağlama ile 400nits SPI IIC Arabirim Dokunmatik Ekran

MOQ:	1
Standart ambalaj:	cardboard
teslim süresi:	16
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW280115B0-MT

Depolama sıcaklığı:

-30 + 80

Etkin Alan:

43,2*57,6

Lcm pin n sayısı:

40PIN

Boyut:

2,8 inç

Arka ışık akımı:

120mA

Sürücü IC'ye dokunun:

GT911

Çalışma sıcaklığı:

-20+70

Vurgulamak:

2.8 inç IPS TFT Ekranı

400 nitlik TFT Ekranı

Optik Bağlama TFT Ekranı

Ürün Tanımı

Bu ürün hakkında SFTO280PY-7200ACT 2.8 inç kapasitif dokunmatik ekran TFT modülü

Optik bağlı kapasitif dokunma 2.8 inç IPS TFT ekranı, gelişmiş görüntüleme ve dokunma teknolojilerini entegre eden bir cihazdır.Aşağıda TXW280115B0-MT ürüne ayrıntılı bir giriş yapılmıştır.:

Ürün Bilgisi
- Ekran boyutu: 2.8 inç
- Karar:480*640piksel
- Ekran Teknolojisi: IPS (Yatay Değişimi) teknolojisi, geniş bir görüntüleme açısı ve renk doğruluğu sağlar
- Parlaklık: 400 nit, çeşitli ışık koşullarında görüntülemeye uygundur
- Dokunmatik ekran teknolojisi: kapasitif, yüksek hassasiyet ve hassas dokunmatik kontrol sağlar
- Arayüz: Mikro denetleyiciler veya diğer işlemcilerle kolay bir bağlantı için SPI (Serial Peripheral Interface) ve I2C (Inter Integrated Circuit) arayüzlerini destekleyen dokunmatik ekran destekleyen TFT ekranı
-Optik yapıştırma: dokunmatik ekranı ve ekranı birleştirmek için optik yapıştırıcı kullanmak, dokunma doğruluğunu ve görüntüleme etkisini artırmak
- Çoklu dokunuş: genellikle birden fazla parmağın aynı anda çalışmasına izin veren çoklu dokunuş işlevini destekler
-Dayanıklılık: Kapasitatif dokunmatik ekranlar, dirençli dokunmatik ekranlardan daha dayanıklıdır ve fiziksel hasara daha az duyarlıdır

Uygulama senaryoları

- Endüstriyel Kontrol Paneli: Endüstriyel ekipmanları görüntülemek ve kontrol etmek için kullanılır
-Tıbbi ekipman: Tıbbi ekipmanla ilgili önemli bilgileri gösterin
-Tüketici elektronik ürünleri: akıllı ev cihazları, el oyun konsolları vb.
- Araç ekranında: Aracın gösterge paneli veya infotainment sistemi için kullanılır
-İşletme bilgi sistemleri: POS makineleri, kendi kendine hizmet veren terminaller vb.

Ürün avantajları

- Yüksek parlaklık: 400 nit parlaklık çeşitli aydınlatma koşullarında net görüntüleme sağlar
- Yüksek Kontrast: IPS teknolojisi daha iyi kontrast ve renk performansı sağlar
-Çok dokunma: Kapasitif dokunma ekranı çok dokunma destekler, daha düzgün bir etkileşimli deneyim sağlar
-Optik bağlama: görüntüleme etkisini ve dokunma doğruluğunu artırır.

Özetle, optik bağlanmış kapasitif dokunma 2.8 inç IPS TFT ekranı yüksek parlaklık, yüksek kontrast ve çoklu dokunma özelliklerini birleştirir.Çeşitli uygulama senaryoları için uygun hale getirmek ve mükemmel kullanıcı etkileşimi deneyimi sağlamak.

Özellikleri

Ürün	Spesifikasyon	Birim
Ekran Boyutu	2.8 inç	Çapraz
Piksel sayısı	480*3RGB ((H) X640 ((V)	Pikseller
Ekran alanı	43.20 ((H) x57.60 ((V)	mm
Pikselleşme	0.180 ((H) x0.180 ((V)	mm
Çizelge Boyutu	46.9 çarpı 66.5 çarpı 2.35	mm
Piksel düzenlemesi	RGB Dikey Şerit	- Hayır.
Görüntüleme modu	Normalde siyah.	- Hayır.
Görme Yönü (Göz)	Hepsi	- Hayır.
Renk Göster	262K.	- Hayır.
Parlaklık ((cd/m2)	400	nit
Dokunma Sürücü IC	GT911	- Hayır.
Arayüz	MIPI
Arkaplan ışığı	LED yan lamba tipi	- Hayır.
Sürücü IC	ST7701S
Çalışma sıcaklığı	-20 ~ 70	°C
Depolama sıcaklığı	-30~80	°C
Dokunmatik ekran	Kapasitatif dokunmatik ekran
Dokunmatik ekran arayüzü	I2C
TFT+CTP montajı	Optik Bağlantı

Çizim

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	- 20	+70	°C
LCM depolama sıcaklığı	T_STG	-30	+80	°C
TP Çalışma sıcaklığı ve nem (20% ~ 90% RH)	T_OPR	- 20	+70	°C
TP SSdepolama sıcaklığı ve nem (20% ~ 90%RH)	T_STG	-30	+80	°C
Nemlilik	RH	-	90	%

Modül Fonksiyon Açıklaması

Pin No.	Simge	Fonksiyonel
1	GND	Güçlü Yer
2	D0N	Düşük voltaj diferansiyel verilerinin negatif kutupluğu 0 sinyali
3	D0P	Düşük voltaj diferansiyel verisinin pozitif kutupluğu 0 sinyali
4	GND	Güçlü Yer
5	D1N	Düşük voltaj diferansiyel veri sinyalinin negatif kutupluğu 1
6	D1P	Düşük voltaj diferansiyel veri sinyalinin pozitif kutupluğu 1
7	GND	Güçlü Yer
8	CLKN	Düşük voltajlı diferansiyel saat sinyalinin negatif kutupluğu
9	CLKP	Düşük voltajlı diferansiyel saat sinyalinin pozitif kutupluğu
10	GND	Güçlü Yer
11	Dönüştür	Sinyal giriş terminalini sıfırla.
12	TE	Yırtıcı etkisi için basıncını çerçeveleyin.
13	NC	Bağlantı yok.
14	IOVCC	I/O için güç kaynağı.
15	VCI	LCD için güç kaynağı.
16	CTP_VDD	Dokunmatik panel Güç kaynağı 2.8 ~ 3.3V
17	CTP_SDA	Dokunmatik panel I2C verileri
18	CTP_SCL	Dokunmatik panel I2C saati
19	CTP_INT	Dokunma paneli kesinti çıkışı
20	CTP_RST	Dokunma paneli sıfırlama
21	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
22	LEDA	LED arka ışık anod girişi için güç kaynağı.

Optik Spesifikasyon

2.8 inç IPS TFT Ekranı Optik Bağlama ile 400nits SPI IIC Arabirim Dokunmatik Ekran 2

Ürün Görüntüsü

2.8 inç IPS TFT Ekranı Optik Bağlama ile 400nits SPI IIC Arabirim Dokunmatik Ekran 3

2.8 inç IPS TFT Ekranı Optik Bağlama ile 400nits SPI IIC Arabirim Dokunmatik Ekran 4

2.8 inç IPS TFT Ekranı Optik Bağlama ile 400nits SPI IIC Arabirim Dokunmatik Ekran 5

Tesisler ve Sertifikalar

2.8 inç IPS TFT Ekranı Optik Bağlama ile 400nits SPI IIC Arabirim Dokunmatik Ekran 6
