| MOQ: | 1 |
| Standart ambalaj: | cardboard |
| teslim süresi: | 16 |
| Tedarik kapasitesi: | 10000pcs |

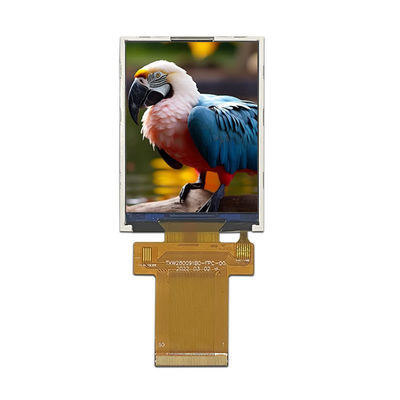

TFT LCD Ekran Modülü 2.8 "Inch 240x320 RGB MCU SPI RTP Ürün Tanıtımı ile Arayüz
| Ürün: | 2.8 inçlik TFT LCD ekranı |
| Karar: | 240*320 |
| Sürücü İK: |
ST7789V |
| Görme yönü: | 12:00 |
| Pin Numarası: | 50 Pin |
| Yüzey Parlaklığı: | 400 Cd/m2 |
| LED ömrü: | 30000 Saat |
| Dokunmatik ekran: | - Hayır.Dokunma Paneli |
| Kapağın cam boyutu: | Özelleştirilebilir |
| Arayüz: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| Bağlantı: | Lehimleme |
| Uygunluk: | CE & FCC & RoHS Uyumlu |
TFT LCD Ekran Modülü 2.8 inç 240x320 RGB MCU SPI ArayüzüÜrün Çizimi
LCMPin Tasarımları
| Pin No. | Simge | Fonksiyonel |
| 1 | GND | Güçlü Yer |
| 2 | XR | Sağdaki dokunmatik panel koordinatları |
| 3 | YD | Aşağıdaki dokunmatik panel koordinatları |
| 4 | XL | Soldaki dokunmatik panel koordinatları |
| 5 | YU | Up'taki dokunmatik panel koordinatları |
| 6 ~ 7 | IOVCC(1.8V) | I/O Voltajı (VDDI'den DGND'ye): 1.65V ~ 3.3V |
| 8 ~ 9 | VDD(2.8V) | Güç kaynağı 2.5V ~ 3.3V |
| 10 | IM2 | MCU arayüzü seçeneği |
| 11 | IM1 | MCU arayüzü seçeneği |
| 12 | IM0 | MCU arayüzü seçeneği |
| 13 | Dönüştür | Sinyal giriş terminalini sıfırla. |
| 14 | CSX | Çip seçme sinyali |
| 15 | RS/SCL | Veriler / Komut Seçimi Pin. |
| 16 | WR/RS | Stroboskop sinyali yazın. |
| 17 | RD | Yükselen kenarda veri oku. |
| 18 | VSYNC | Dikey senkronizasyon. |
| 19 | HSYNC |
Yatay senkronizasyon. |
| 20 | ENABLE | RGB I/F modunda veri etkinleştirme sinyali 1. |
| 21 | PCLK |
RGB I/F'de piksel saat sinyali |
| 22 | SDA |
SPI arayüzünün giriş düğmesi. |
| 23 ~ 40 | DB0~DB17 | RGB arayüzü veya MCU paralel arayüz veri otobüsü. |
| 41 | SDO | SPI arayüzünün çıkış iğnesi. |
| 42 | GND | Güçlü Yer |
| 43 | LEDA | Arka ışık anodu için güç kaynağı + |
| 44~49 | LEDK1~LEDK6 | Elektrik kaynağı- arka ışık katoduna |
| 50 | GND | Güçlü Yer |
Arka ışık ünitesi özellikleri
Arka ışık sistemi, 6 beyaz LED'li bir kenar aydınlatma türüdür. Arka ışık sisteminin özellikleri aşağıdaki tablolarda gösterilmiştir.
| Özellikleri | Simge | - Min. | Türü | - Max. - Hayır. | Birim | Notlar |
| İleri Voltaj | VF | 2.8 | - | 3.2 | V | - |
| İleri akım | Ben...F | - Hayır. | 120 | - | mA | - |
| Parlaklık ((LCD ile) | Lv | TBD | - Hayır. | cd/m2 | - | |
| LED ömrü | N/A | - Hayır. | 30,000 | - Hayır. | Saat. | Not 1 |
Not:
LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır.LLED ömrü, I çalıştırıldığında azalır.L25mA/LED'den büyüktür.
TFT LCD Ekran Modülü 2.8 inç 240x320 RGB MCU SPI ArayüzüPRoduct Resimleri
Fabrika Tesisleri
TFT LCD Ekran Modülü Üretici - 300'den fazla TFT standart ürünü
Tian Xianwei Technology, Çin merkezli TFT LCD ekran üreticisidir.Tian Xianwei, 0 gibi boyutlarda küçük ve orta boyutlu TFT ekran modüllerinin geniş bir ürün yelpazesi sunar..96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" ve 32" TFT (aktif alanın çapsal boyutu) vb.Bu web sitesinde listelenen 200'den fazla TFT standart modeli vardır; Ayrıca, neredeyse her öğe müşterilerin gereksinimlerini karşılamak için standart öğelerden türetmek için kabul edilebilir.
Tian Xianwei TFT ekranları, standart TFT-LCD modülleri, IPS TFT, Yüksek parlaklıklı TFT LCD (güneş ışığı ile okunur ekran), kontrol panelleri olan TFT panelleri de dahil olmak üzere endüstriyel standartlara göre niteliklidir.Çubuk Tipi TFT, Geniş Sıcaklıklı TFT LCD. Bu ekranlar peyzaj veya portre modlarını içerir.Tian Xianwei TFT LCD ekranları, çeşitli çözünürlüklerde ve ayrıca dirençli ve projeksiyonlu kapasitif (PCAP dokunmatik ekran) teknolojisinde dokunmatik ekran seçeneğinde mevcuttur.TFT ekran modüllerimizin çoğu MCU, RGB, TTL, LVDS ve MIPI DSI dahil olmak üzere birden fazla arayüzüne sahiptir.Tian Xianwei TFT modülleri endüstriyel kontrol de dahil olmak üzere bir dizi uygulama için mükemmeldir., kahve makinesi, tıbbi ekipman, POS sistemi, otomasyon, GPS navigatörü, beyaz malzemeler, enerji kontrolü, telekom, tıbbi ekipman vb.
Arama anahtar kelimesi: 2.8 inçlik LCD, 2.8 inçlik LCD, 2.8 inçlik LCD, 2.8 inçlik LCD.8, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8",2.8 inçlik LCD ekran
