SPI/MCU/RGB Arayüzü 240x320 çözünürlüğü ve ST7789V LCM Sürücü IC ile 2.8 Inch TFT LCD Ekranı

Ürünler

SPI/MCU/RGB Arayüzü 240x320 çözünürlüğü ve ST7789V LCM Sürücü IC ile 2.8 Inch TFT LCD Ekranı

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW280091B0

Viewing direction:

ALL O’CLOCK

LCM interface:

SPI/MCU/RGB BIT Interface

storage temperature:

-30+80℃

Lumens degrees:

400cd/m²

Arka aydınlatma voltajı:

2.8-3.3V

Pixel Pitch (W*H):

0.180*0.180

LCM Driver IC:

ST7789V

Vurgulamak:

ST7789V TFT LCD Ekranı

240x320 TFT LCD Ekranı

2.8 inçlik TFT LCD Ekranı

Ürün Tanımı

2.8 inç TFT LCD 240x320SPI/MCU/RGBArabirim ve ST7789V IC TFT LCD Ekranı

TXW280091B0, 240x320 çözünürlüğü (240 yatay piksel, 320 dikey piksel dizisi) olan 2.8 inçlik tam TFT-LCD ekranıdır. Bu model SPI/MCU/RGB arayüzlerini destekler.LCD panelini çalıştırmak için güç kaynağı voltajı (VCC) 2.8V'den 3.3V'ye.

TXW280091B0, TN tipi bir TFT'dir, 12:00 görüntüleme açısı ve 400cd/m2 (tipik değer) parlaklığı vardır. -20 °C'den +70 °C'ye kadar sıcaklıklarda çalışabilir.Depolama sıcaklık aralığı -30 °C ila +80 °C arasındadır..

Ürünün Hızlı Ayrıntıları:

1LCD Boyutu: 2.8 ′′ TFT

2Çözüm: 240x320

3Görme açısı: 12

4Çizelge boyutu:50 çarpı 69.2 çarpı 2.4mm

5Sürücü IC: ST7789V

6Arayüz Tipi:SPI/MCU/RGB

7. Dokunma paneli: Dokunma paneli olmadan ((Özelleştirilebilir)

8. Sıcaklık: Üst -20°C'den +70°C'ye; Tst -30°C'den +80°C'ye

Ürün:	2.8 inçlik TFT	Dokunmatik ekran:	TP olmadan ((Özelleştirilebilir)
Karar:	240x320	Görme yönü:	Saat 12'de.
Arayüz:	SPI/MCU/RGB	Pin Numarası:	50 Pin
Bağlantı:	Bağlama (özelleştirilebilir)	Yüzey Parlaklığı:	400 Cd/m2
Çalışma Temp.:	-20°C +70°C	Uygunluk:	CE & FCC & RoHS uyumlu

Müşteri Hizmetleri

1Müşterimizle resmi bir sözleşme imzalamadan önce, müşteri projesi bilgilerine dayanan profesyonel bir çözüm analiz etmek ve sunmak için yardımcı olacağız ve en uygun çözümü bulacağız.

2Ürünlerimiz veya fiyatlarımızla ilgili sorunuz 24 saat içinde yanıtlanacak.

3Müşterilerimizin üretim sürecini bilgilendirmeye devam edin ve gerekirse fabrikada kalite kontrolünü düzenlemeye yardımcı olun.

4Teslimat sonrası LCD ekranımız için bir yıllık garanti. Tüm kusurlar garanti süresi içinde iade edilebilir ve değiştirilebilir.

5Alıcı teslimat öncesi ücretsiz eğitim için fabrikamıza teknisyen gönderebilir.

6Müşterilerimiz için değer yaratmaya odaklanıyoruz. Temel teknik veya ticari destek için telefon görüşmesi, çevrimiçi teknik hizmet veya yerel yardım düzenleyeceğiz.Müşterilerin farklı ihtiyaçlarını karşılamak için.

2.8 "inç dokunmatik LCD modülü çizim

SPI/MCU/RGB Arayüzü 240x320 çözünürlüğü ve ST7789V LCM Sürücü IC ile 2.8 Inch TFT LCD Ekranı 0

SPI/MCU/RGB Arayüzü 240x320 çözünürlüğü ve ST7789V LCM Sürücü IC ile 2.8 Inch TFT LCD Ekranı 1

LCMPin Tasarımları

Pin No.	Simge	Fonksiyonel
1	GND	Güçlü Yer
2	XR	Sağdaki dokunmatik panel koordinatları
3	YD	Aşağıdaki dokunmatik panel koordinatları
4	XL	Soldaki dokunmatik panel koordinatları
5	YU	Up'taki dokunmatik panel koordinatları
6 ~ 7	IOVCC(1.8V)	I/O Voltajı (VDDI'den DGND'ye): 1.65V ~ 3.3V
8 ~ 9	VDD(2.8V)	Güç kaynağı 2.5V ~ 3.3V
10	IM2	MCU arayüzü seçeneği
11	IM1	MCU arayüzü seçeneği
12	IM0	MCU arayüzü seçeneği
13	Dönüştür	Sinyal giriş terminalini sıfırla.
14	CSX	Çip seçme sinyali
15	RS/SCL	Veriler / Komut Seçimi Pin.
16	WR/RS	Stroboskop sinyali yazın.
17	RD	Yükselen kenarda veri oku.
18	VSYNC	Dikey senkronizasyon.
19	HSYNC	Yatay senkronizasyon.
20	ENABLE	RGB I/F modunda veri etkinleştirme sinyali 1.
21	PCLK	RGB I/F'de piksel saat sinyali.
22	SDA	SPI arayüzünün giriş düğmesi.
23 ~ 40	DB0~DB17	RGB arayüzü veya MCU paralel arayüz veri otobüsü.
41	SDO	SPI arayüzünün çıkış iğnesi.
42	GND	Güçlü Yer
43	LEDA	Arka ışık anodu için güç kaynağı +
44~49	LEDK1~LEDK6	Elektrik kaynağı- arka ışık katoduna
50	GND	Güçlü Yer

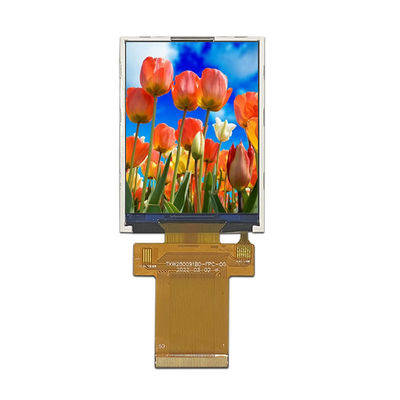

2.8" INCH TOUCH LCD MODUL Gerçek Ürün Görüntüsü
