IIC Dokunmatik Arayüz 2.8 Inç TFT LCD Ekranı 20mA Arkaplan Akımı ve IPS Kapasitif Dokunmatik Ekran

Ürünler

IIC Dokunmatik Arayüz 2.8 Inç TFT LCD Ekranı 20mA Arkaplan Akımı ve IPS Kapasitif Dokunmatik Ekran

MOQ:	1
Standart ambalaj:	cardboard
teslim süresi:	16
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW280086B0-CTP

Viewing direction:

ALL O’CLOCK

Lcm pin n count:

44pin

Backlight current:

Number of pixels:

480*640

LCM Driver IC:

ST7701S

Active area:

43.2*57.6

Touch Interface:

Lumens degrees:

400cd/m²

Vurgulamak:

2.8 inç tft lcd ekran

IIC Touch TFT LCD Ekranı

Ürün Tanımı

Dokunmatik Ekran PCAP TFT Ekran 2.8 " 480 * 640 RGB 24 BIT Arayüz 44 Pin

Tianxianwei TXW280086B0-CTP, 480 * 640 çözünürlüğü (480 yatay 640 dikey piksel dizisi) ile 2.8 inçlik tam TFT-LCD ekranıdır. Bu model RGB 24 bit arayüzünü destekler;LCD panelini çalıştırmak için güç kaynağı voltajı (VCC) 18V'dir.Yüksek kaliteli renkli görüntü TFT ekranları gerektiren gömülü sistemler, otomasyon GPS, tıbbi ekipman, endüstriyel ekipman ve güvenlik cihazları için kullanılabilir.

TXW280086B0-CTP, 400cd/m2 (tipik değer) bir parlaklığa sahip bir IPS-LCD tipi TFT'dir. Parlaklık özelleştirilebilir ve -20 °C'den +70 °C'ye kadar sıcaklıklarda çalışabilir.Depolama sıcaklık aralığı -30 °C ila +80 °C arasındadır..

Ürün:	2.8 inç IPS TFT dokunmatik ekran	Karar:	480*640Pixel
Görme yönü:	IPS Tüm Görme Açıları	Dokunmatik ekran:	PCAP dokunmatik ekranla
Arayüz:	RGB 24 BIT	Pin Numarası:	44 Pin
Bağlantı:	Bağlama	Yüzey Parlaklığı:	400 Cd/m2
Çalışma Temp.:	-20°C +70°C	Uygunluk:	CE & FCC & RoHS Uyumlu

2.8 inç IPS TFT PCAP dokunmatik ekran480*640Çözünürlük Ürün Çizimi
IIC Dokunmatik Arayüz 2.8 Inç TFT LCD Ekranı 20mA Arkaplan Akımı ve IPS Kapasitif Dokunmatik Ekran 0

LCMPin Tasarımları

Pin No.	Simge	Fonksiyonel
1	LEDK	Elektrik kaynağı- arka ışık katoduna
2	LEDA	Arka ışık anodu için güç kaynağı +
3	GND	Güçlü Yer
4	IOVCC	I/O için güç kaynağı.
5	VCC	LCD için güç kaynağı.
6	SDI	Seri veri girişi pin.
7	PCLK	RGB I/F'de piksel saat sinyali.
8	SCL	Bu pin seri arayüz saati için kullanılır
9	DE	RGB I/F modunda veri etkinleştirme sinyali 1.
10	Dönüştür	Sinyal giriş terminalini sıfırla.
11	HSYNC	Yatay senkronizasyon.
12	CS	Çip seçme sinyali
13	VSYNC	Dikey senkronizasyon.
14-21	B0-B7	RGB arayüzü veri otobüsü.
22-29	G0-G7	RGB arayüzü veri otobüsü.
30-37	R0-R7	RGB arayüzü veri otobüsü.
38	CTP_VCI	Dokunmatik panel Güç kaynağı 2.8 ~ 3.3V
39	CTP_IOVCC	I/O için dokunmatik güç kaynağı.
40	CTP_SDA	Dokunmatik panel I2C verileri
41	CTP_SCL	Dokunmatik panel I2C saati
42	CTP_INT	Dokunma paneli kesinti çıkışı
43	CTP_RST	Dokunma paneli sıfırlama
44	GND	Güçlü Yer

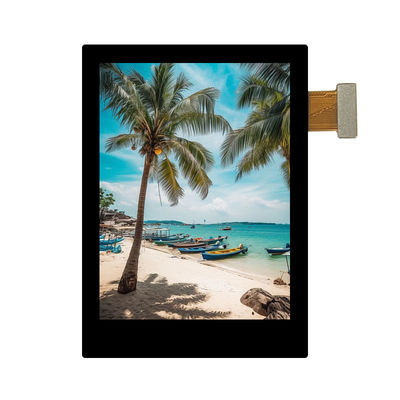

Gerçek Ürün Gösterisi

IIC Dokunmatik Arayüz 2.8 Inç TFT LCD Ekranı 20mA Arkaplan Akımı ve IPS Kapasitif Dokunmatik Ekran 2

Arama anahtar kelimesi: 2.8 inçlik LCD, 2.8 inçlik LCD, 2.8 inçlik LCD, 2.8 inçlik LCD.8, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8",2.8 inçlik TFT LCD ekran,480*640IPS TFT, 2.8 inç IPS, 2.8 inç480*640,480*640LCD
