Bu madde hakkında.TXW280085C0-CTP2.8 inç kapasitif dokunmatik ekranlı TFT modülü
Optik bağlı kapasitif dokunmatik 2.8 inç IPS TFT ekranı, gelişmiş ekran ve dokunmatik teknolojileri entegre eden bir cihazdır.TXW280085C0-CTP:
Ürün Bilgisi
- Ekran boyutu: 2.8 inç
- Çözünürlük: 240x320 piksel
- Ekran Teknolojisi: IPS (Yatay Değişimi) teknolojisi, geniş bir görüntüleme açısı ve renk doğruluğu sağlar
- Parlaklık: 300 nit, çeşitli ışık koşullarında görüntülemeye uygundur
- Dokunmatik ekran teknolojisi: kapasitif, yüksek hassasiyet ve hassas dokunmatik kontrol sağlar
- Arayüz: Mikro denetleyiciler veya diğer işlemcilerle kolay bir bağlantı için SPI (Serial Peripheral Interface) ve I2C (Inter Integrated Circuit) arayüzlerini destekleyen dokunmatik ekran destekleyen TFT ekranı
-Optik yapıştırma: dokunmatik ekranı ve ekranı birleştirmek için optik yapıştırıcı kullanmak, dokunma doğruluğunu ve görüntüleme etkisini artırmak
- Çoklu dokunuş: genellikle birden fazla parmağın aynı anda çalışmasına izin veren çoklu dokunuş işlevini destekler
-Dayanıklılık: Kapasitatif dokunmatik ekranlar, dirençli dokunmatik ekranlardan daha dayanıklıdır ve fiziksel hasara daha az duyarlıdır
Uygulama senaryoları
- Endüstriyel Kontrol Paneli: Endüstriyel ekipmanları görüntülemek ve kontrol etmek için kullanılır
-Tıbbi ekipman: Tıbbi ekipmanla ilgili önemli bilgileri gösterin
-Tüketici elektronik ürünleri: akıllı ev cihazları, el oyun konsolları vb.
- Araç ekranında: Aracın gösterge paneli veya infotainment sistemi için kullanılır
-İşletme bilgi sistemleri: POS makineleri, kendi kendine hizmet veren terminaller vb.
Ürün avantajları
- Yüksek parlaklık: 300 nit parlaklık çeşitli ışık koşullarında net görüntü sağlıyor
- Yüksek Kontrast: IPS teknolojisi daha iyi kontrast ve renk performansı sağlar
-Çok dokunma: Kapasitif dokunma ekranı çok dokunma destekler, daha düzgün bir etkileşimli deneyim sağlar
-Optik bağlama: görüntüleme etkisini ve dokunma doğruluğunu artırır.
Özetle, optik bağlanmış kapasitif dokunma 2.8 inç IPS TFT ekranı yüksek parlaklık, yüksek kontrast ve çoklu dokunma özelliklerini birleştirir.Çeşitli uygulama senaryoları için uygun hale getirmek ve mükemmel kullanıcı etkileşimi deneyimi sağlamak.
Özellikleri
| Ürün | Spesifikasyon | Birim |
| Ekran Boyutu | 2.8 inç | Çapraz |
| Piksel sayısı | 240RGB ((H) x 320 ((V) | Pikseller |
| Ekran alanı | 43.20 ((H) x57.60 ((V) | mm |
| Pikselleşme | 0.180 ((H) x0.180 ((V) | mm |
| Çizelge Boyutu |
54 çarpı 74.9 çarpı 3.55 |
mm |
| Piksel düzenlemesi | RGB Dikey Şerit | - Hayır. |
| Görüntüleme modu | Normalde siyah. | - Hayır. |
| Görme Yönü (Göz) | Hepsi | - Hayır. |
| Renk Göster | 262K. | - Hayır. |
| Parlaklık ((cd/m2) | 300 | nit |
| Kontrast oranı | 1200:1 | - Hayır. |
| Arayüz |
MCU 8/16 BIT |
|
| Arkaplan ışığı | LED yan lamba tipi | - Hayır. |
| Sürücü IC | ST7789V | |
| Çalışma sıcaklığı | -20 ~ 70 | °C |
| Depolama sıcaklığı | -30~80 | °C |
| Dokunmatik ekran | Kapasitatif dokunmatik ekran | |
| Dokunmatik ekran arayüzü | I2C | |
| TFT+CTP montajı | Optik Bağlantı |
Çizim
ABsoluteMAxiumRÇıkartmak
| Özellikleri | Simge | - Min. | - Max. - Hayır. | Birim |
| LCM çalışma sıcaklığı | TOPR | -10 | +60 | °C |
| LCM depolama sıcaklığı | TSTG | - 20 | +70 | °C |
| TP Çalışma sıcaklığı ve nem (20% ~ 90% RH) | TOPR | -10 | +60 | °C |
| TP SSdepolama sıcaklığı ve nem (20% ~ 90%RH) | TSTG | - 20 | +70 | °C |
| Nemlilik | RH | - | 90 | % |
LCMPin Tasarımları
| Pin No. | Simge | Fonksiyonel |
| 1 | VDD | PAlt güç 2.5V~3.3V |
| 2 | IOVCC | I/O için güç kaynağı. |
| 3 | Dönüştür | Sinyal giriş terminalini sıfırla. |
| 4 | CS | Çip seçme sinyali girişi pi |
| 5 | RS | Veriler / Komut Seçimi Pin. |
| 6 | WR | Stroboskop sinyali yazın. |
| 7 | RD | Stroboskop sinyalini oku. |
| 8 | GND | Yerin üstüne. |
| 9 | IM0 | |
| 10 | NC | NC |
| 11 ~ 26 | DB0-DB15 | MCU paralel arayüz veri otobüsü. |
| 27 ~ 28 | NC | NC |
| 29 | LEDK | Arkaplan ışığı katot giriş terminalinin güç kaynağı. |
| 30~33 | LEDA | Arka ışık anod giriş terminalinin güç kaynağı. |
| 34 | GND | Yerin üstüne. |
| 35 | XL | Soldaki dokunmatik panel koordinatları |
| 36 | XR | Sağdaki dokunmatik panel koordinatları |
| 37 | YU | Up'taki dokunmatik panel koordinatları |
| 38 | YD | Aşağıdaki dokunmatik panel koordinatları |
| 39 | NC | NC |
RGüvenilirlik Test Ürünü
| - Hayır, hayır. | Test Ürünü | Test Durumu | Notlar |
| 1 | Yüksek sıcaklıkta saklama | +70°C / 96H |
1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
|
| 2 | Düşük sıcaklıkta saklama | -20°C / 96H | |
| 3 | Yüksek Hızlı. | +60°C / 96H | |
| 4 | Düşük Hızlı. | -10°C / 96H | |
| 5 | Yüksek Sıcaklık / Nemli Depolama | 50°C x 90%RH /96H | |
| 6 | Isı ve soğuk şoku | Statik durum, -10°C ((30 dakikada) ~60°C (30 dakikada),10 döngü |

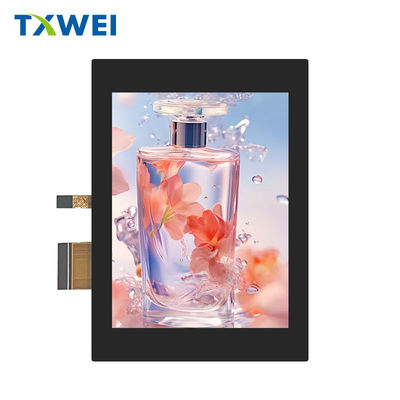

Ürün Görüntüsü
