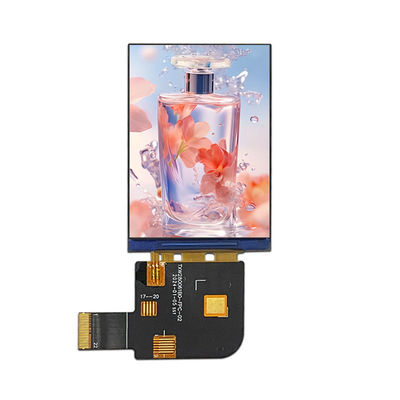

ST7701 LCM Sürücü IC Otomobil Uygulamaları için 2.8 inç TFT LCD Ekran Aktif Alan 43.2*57.6mm

Ürünler

ST7701 LCM Sürücü IC Otomobil Uygulamaları için 2.8 inç TFT LCD Ekran Aktif Alan 43.2*57.6mm

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW280061B0

Piksel Aralığı (G*Y):

Boyut:

2.8 İNÇ

Depolama sıcaklığı:

-30+80℃

Lcm Arayüzü:

MIPI BIT Arayüzü

Çalışma sıcaklığı:

-20+70°C

Etkin Alan:

43,2*57,6 mm

Piksel Sayısı:

480*640

Vurgulamak:

Otomotiv Uygulamalar TFT LCD Ekranı

2.8 inçlik TFT LCD ekranı

Ürün Tanımı

2.8" TFT 480x640, TFT LCD 2.8 inç

TXW280061B0 2,8 inç çaplı, 480 * 3RGB (H) X640 (V) tam renkli TFT LCD ekranıdır.53mm ve aktif alanı 43.2 x 57.6mm; TXW280061B0 LCD TFT, modülde ST7701 denetleyiciyi entegre eder ve mantıksal güç kaynağı voltaj aralığı 2.8V ila 3.3V'dir.

TXW280061B0, 300cd/m2'lik bir parlaklığa sahip dikey modülü olan LCD modülüdür.8 inçlik TFT LCD modülü endüstriyel kontrol ekipmanları için uygun, alet ekranı, akıllı ev aletleri, 3 boyutlu yazıcı ekranı, tıbbi endoskop ekranı, el aletleri ve diğer ürünler.

Özellikleri

Ürün:	2.8 inçlik TFT LCD ekranı	Karar:	480x640 Nokta
Sürücü İK:	ST7701	Dokunmatik ekran:	Dokunmatik Ekran Yok
Kapak Camı	Özelleştirilebilir	Görme yönü:	Ücretsiz ((80/80/80/80)
Çizelge:	55.8183.313.53mm	Etkin Alan:	43.20 x 57.60 mm
Arayüz:	MIPI (özelleştirilebilir)	Bağlantı:	FPC Bağlantı Tipi
Pin Numarası:	40 Pin (özelleştirilebilir)	Yüzey Parlaklığı:	300 Cd/m2 ((nits)
Besleme voltajı:	2.8-3.3V	Arka ışık tipi:	Beyaz LED
LED ömrü:	30000 Saat	Uygunluk:	CE & FCC & RoHS uyumlu

2.8"480*640TFT LCD Çizim

ST7701 LCM Sürücü IC Otomobil Uygulamaları için 2.8 inç TFT LCD Ekran Aktif Alan 43.2*57.6mm 0

ST7701 LCM Sürücü IC Otomobil Uygulamaları için 2.8 inç TFT LCD Ekran Aktif Alan 43.2*57.6mm 1

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCMFonksiyonel
1	GND	PToprak
2	DSI_D0_N	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
3	DSI_D0_P	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
4	GND	PToprak
5	DSI_ D1_N	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
6	DSI_ D1_P	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
7	GND	Güçlü Yer
8	DSI_CLKN	MIPI-DSI CLOCK diferansiyel sinyali giriş pinleri
9	DSI_CLKP	MIPI-DSI CLOCK diferansiyel sinyali giriş pinleri
10	GND	Güçlü Yer
11	RESE DB15~DB0	Sinyal giriş terminalini sıfırla.- Evet.L- Evet.. RS=- Evet.H- Evet.: veri otobüsündeki mevcut veriler görüntü verileridir.
12	TE	MCU'yu hafıza çerçevesine senkronize etmek için yırtma etkisi sinyali kullanılır.
13	NC	NC
14	IOVCC	I/O Voltajı: 1.65V ~ 3.3V
15	VCI	PBu tedarik: 2.5V ~ 3.3V
16	TP_VDD	TP VDD PIN
17	TP_SDA	TP SDA PIN
18	TP_SCL	TP SCL PIN
19	TP_INT	TP INT PIN
20	TP_RST	TP RST PIN
21	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
22	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.

BsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	- 20	+60	°C
LCM depolama sıcaklığı	T_STG	-30	+70	°C
Nemlilik	RH	-	90	%

Arka ışık ünitesi özellikleri

Arka ışık sistemi, beyaz 6 LED'li bir kenar aydınlatma türüdür. Arka ışığın özellikleri aşağıdaki tablolarda gösterilmiştir.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	16.8	- Hayır.	19.2	V	-
İleri akım	Ben..._F	- Hayır.	20	-	mA	-
Parlaklık ((LCD ile)	Lv		TBD	- Hayır.	cd/m²	-
LED ömrü	N/A	- Hayır.	30,000	- Hayır.	Saat.	Not 1

Not:

LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır._LLED ömrü, I çalıştırıldığında azalır._L25mA/LED'den büyüktür.

RGüvenilirlik Test Ürünü

- Hayır, hayır.	Test Ürünü	Test Durumu	Notlar
1	Yüksek sıcaklıkta saklama	+70°C / 96H	1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
2	Düşük sıcaklıkta saklama	-30°C / 96H
3	Yüksek Hızlı.	+60°C / 96H
4	Düşük Hızlı.	-20°C / 96H
5	Yüksek Sıcaklık / Nemli Depolama	50°C x 90%RH / 96H
6	Isı ve soğuk şoku	Statik durum, -20°C ((30 dakikada) ~70°C (30 dakikada),10 döngü

TFT LCD Ürün Resimi

TFT LCD Ekran Modülü Üretici - 300'den fazla TFT standart ürünü

Tian XianweiTeknoloji, Çin merkezli TFT LCD ekran üreticisidir.Tian Xianwei0,96 gibi boyutlarda küçük ve orta boyutlu TFT ekran modülleri arasında geniş bir ürün yelpazesi sunar.1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"ve 32"Bu web sitesinde 200'den fazla TFT standart modeli listelenmiştir; ayrıca,Müşterilerin gereksinimlerini karşılamak için neredeyse her öğe standart öğelerden elde edilebilir..

Tian XianweiTFT ekranları, standart TFT-LCD modülleri, IPS TFT, Yüksek parlaklıklı TFT LCD (güneş ışığı ile okunur ekran), kontrol panelleri olan TFT panelleri, Çubuk Tipi TFT,Geniş sıcaklıklı TFT LCDBu ekranlar peyzaj veya portre modlarını içerir.Tian XianweiTFT LCD ekranları, çeşitli çözünürlüklerde yanı sıra, dirençli ve projektif kapasitif (PCAP dokunmatik ekran) teknolojisinde dokunmatik ekran seçeneğinde mevcuttur.TFT ekran modüllerimizin çoğu MCU dahil olmak üzere birden fazla arabirime sahiptir., RGB, TTL, LVDS ve MIPI DSI.Tian XianweiTFT modülleri endüstriyel kontrol, kahve makinesi, tıbbi ekipman, POS sistemi, otomasyon, GPS navigatörü, beyaz mallar, enerji kontrolü, telekom,Tıbbi ekipmanlar vb..
