2.8 inç 480x640 TFT LCD Ekran Yüksek çözünürlüklü IPS Tipi Tam Görme Açısı LCM arayüzü MIPI BIT arayüzü

Ürünler

2.8 inç 480x640 TFT LCD Ekran Yüksek çözünürlüklü IPS Tipi Tam Görme Açısı LCM arayüzü MIPI BIT arayüzü

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW280061B0

Tahrik elemanı:

TFT aktif matris

Piksel Aralığı (G*Y):

Görüntüleme yönü:

tüm saat

Lcm Arayüzü:

MIPI BIT Arayüzü

Arka ışık akımı:

120mA

Çalışma sıcaklığı:

-20+70°C

Boyut:

2,8 inç

Arka aydınlatma voltajı:

2.8-3.3V

Vurgulamak:

IPS Tipi TFT LCD Ekran

Yüksek çözünürlüklü TFT LCD Ekranı

2.8 inç tft lcd ekran

Ürün Tanımı

2.8" TFT 480x640, TFT LCD 2.8 inç

Bu ürün yüksek çözünürlüklü bir PPI ekranıdır, çapı 2,8 inç ve çözünürlüğü 480x640'tır.IPS tam görüntü görüntüleme teknolojisini benimsiyor, ürünü bazı yüksek seviye uygulamalara uygun hale getiriyor.

TXW280061B0 TFT LCD modülü, MIPI arayüzünü destekleyen 2.8 inçlik diagonal portre modu 480x640 yüksek çözünürlüklü tam renkli bir ekran.TXW280061B0 modelinin modül boyutu 55.81 (W) x83.31 (L) x 3.53 (T) mm ve aktif alan boyutu 43.20 x 57.60 mm'dir. TXW280061B0 ve ST7701 sürücü IC denetleyicisi modülde entegre edilmiştir ve mantıksal güç kaynağı voltaj aralığı 2.8V'den 3'e kadar.3V. Tipik değer 3.2V'dir. Yüzey parlaklığı 300cd/m2 (Nits) dir. Bu modelin çalışma sıcaklığı -20 ila 70 derece Selsiydir.ve depolama sıcaklığı -30 ila 80 santigrat derece..

Bu ürün endüstriyel kontrol ekipmanları ekranlarında, enstrüman ekranlarında, akıllı ev aletlerinde, 3 boyutlu yazıcı ekranlarında, tıbbi endoskop ekranlarında, el aletlerinde,ve diğer ürünler.

Mekanik özellikler:

BİLGİ	Özellikler	Birlik
Ekran boyutu	2.8	inç
Çevre boyutları	55.8183.313.53	mm
Sürücü IC	ST7701	-
Arayüz Türü	MIPI	biraz

Arka ışık ünitesi özellikleri

Arka ışık sistemi, beyaz 6 LED'li bir kenar aydınlatma türüdür. Arka ışığın özellikleri aşağıdaki tablolarda gösterilmiştir.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	16.8	- Hayır.	19.2	V	-
İleri akım	Ben..._F	- Hayır.	20	-	mA	-
Parlaklık ((LCD ile)	Lv		TBD	- Hayır.	cd/m²	-
LED ömrü	N/A	- Hayır.	30,000	- Hayır.	Saat.	Not 1

Not:

LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır._LLED ömrü, I çalıştırıldığında azalır._L25mA/LED'den büyüktür.

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCMFonksiyonel
1	GND	PToprak
2	DSI_D0_N	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
3	DSI_D0_P	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
4	GND	PToprak
5	DSI_ D1_N	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
6	DSI_ D1_P	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
7	GND	Güçlü Yer
8	DSI_CLKN	MIPI-DSI CLOCK diferansiyel sinyali giriş pinleri
9	DSI_CLKP	MIPI-DSI CLOCK diferansiyel sinyali giriş pinleri
10	GND	Güçlü Yer
11	RESE DB15~DB0	Sinyal giriş terminalini sıfırla.- Evet.L- Evet..
12	TE	MCU'yu hafıza çerçevesine senkronize etmek için yırtma etkisi sinyali kullanılır.
13	NC	NC
14	IOVCC	I/O Voltajı: 1.65V ~ 3.3V
15	VCI	PBu tedarik: 2.5V ~ 3.3V
16	TP_VDD	TP VDD PIN
17	TP_SDA	TP SDA PIN
18	TP_SCL	TP SCL PIN
19	TP_INT	TP INT PIN
20	TP_RST	TP RST PIN
21	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
22	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.

2.8" TFT 480x640, TFT LCD 2.8 inç Çizim

2.8 inç 480x640 TFT LCD Ekran Yüksek çözünürlüklü IPS Tipi Tam Görme Açısı LCM arayüzü MIPI BIT arayüzü 0

2.8 inç 480x640 TFT LCD Ekran Yüksek çözünürlüklü IPS Tipi Tam Görme Açısı LCM arayüzü MIPI BIT arayüzü 1

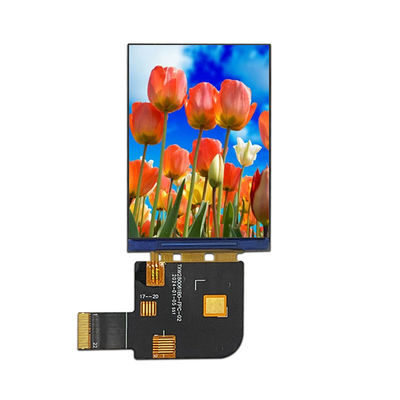

2.8" TFT 480x640, TFT LCD 2.8 inç Ürün Görüntüsü

Fabrika ve Tesisler

Arama anahtar kelimesi: 2.8 inçlik LCD, 2.8 inçlik LCD, 2.8 inçlik LCD, 2.8 inçlik LCD.8, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran, 2.8 inçlik tft ekran,2.8 inç LCD ekran, 2.8 inç 480x640, 2.8 inç IPS ekran.
