2240x320 Pikselli.4 inç TFT LCD Ekran Arkaplan Işığı Voltajı 2.8-3.3V -30 80C Çalışan

Ürünler

2240x320 Pikselli.4 inç TFT LCD Ekran Arkaplan Işığı Voltajı 2.8-3.3V -30 80C Çalışan

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW240112S1

Depolama sıcaklığı:

-30+80℃

Piksel Sayısı:

240*320

Etkin Alan:

36,72*48,96 mm

Arka aydınlatma voltajı:

2.8-3.3V

Görüntüleme yönü:

tüm saat

Mekanik Anahat Boyutu (G*Y*T):

42,92*60,26*2,40mm

Lcm Arayüzü:

SPI/RGB/MCU arayüzü

Vurgulamak:

2 4 inç TFT LCD ekran

240X320 Piksel TFT LCD Ekranı

Ürün Tanımı

Çin Fabrikası 2.4 inçlik QVGA LCD TFT Ekranı 240x320

2.4 inçlik QVGA ST7789T3-G4TFT LCD

Tian Xianwei TXW240112S1240x320 piksel çözünürlüğü olan 2.4 ′′ TN tipi TFT LCD Ekranıdır. Aynı türler arasında çok uygun maliyetli bir LCD modüldür.

Ürün:	2.4 inçlik TFT ekranı	Karar:	240x320
Dokunmatik ekran:	Dokunmatik Ekranı Olmayan (Farklı)	Kapağın cam boyutu:	Kişisel Olarak
Görme yönü:	12:00	Sürücü İK:	ST7789T3-G4
Arayüz:	SPI/RGB/MCU arayüzü	Bağlantı:	Bağlama (özelleştirilebilir)
Pin Numarası:	45 Pin	Yüzey Parlaklığı:	1500 Cd/m2 ((nits)
LED ömrü:	30000 Saat	Uygunluk:	CE & FCC & RoHS Uyumlu

2.4 inçlik TFT LCD Ekran Çizim

2240x320 Pikselli.4 inç TFT LCD Ekran Arkaplan Işığı Voltajı 2.8-3.3V -30 80C Çalışan 0

2240x320 Pikselli.4 inç TFT LCD Ekran Arkaplan Işığı Voltajı 2.8-3.3V -30 80C Çalışan 1

Modül Fonksiyon Açıklaması

Pin No.	Simge	Fonksiyonel
1	XR(NC)	NC
2	YD ((NC)	NC
3	XL ((NC)	NC
4	YU(NC)	NC
5 ~ 6	GND	Güçlü Yer
7 ~ 8	VCI	Güç kaynağı 2.8V
9	IOVCC	Güç kaynağı 1.65 ~ 3.3V
10	SDO	Seri veri çıkış iğnesi.
11 ~ 28	DB17~DB0	MCU paralel arayüz veri otobüsü.
29	DIN ((SDA)	Seri veri girişi/çıkışı.
30	PCLK	RGB arayüzü işlemi için nokta saat sinyali.
31	DE	RGB arayüzü çalışması için veri etkinleştirme sinyali.
32	HS	RGB arayüzü çalışması için hat eşzamanlı sinyali.
33	VS	RGB arayüzü çalışması için çerçeve eşzamanlı sinyali.
34	RD	Stroboskop sinyalini oku.
35	WR ((SPI-RS)	Stroboskop sinyali yazın.
36	RS	Kayıt seçme sinyali.
37	CS	Çip seçimi sinyali.
38	Dönüştür	Sinyal giriş terminalini sıfırla.
39~41	IM0~IM2	Arayüz kipini seç
42	NC	NC
43	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
44	NC	NC
45	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.

Arka ışık ünitesi özellikleri

Arka ışık sistemi, 6 beyaz LED'li bir kenar aydınlatma türüdür. Arka ışık sisteminin özellikleri aşağıdaki tablolarda gösterilmiştir.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	16.8	- Hayır.	19.2	V	-
İleri akım	Ben..._F	- Hayır.	20	-	mA	-
Parlaklık ((LCD ile)	Lv		1500	- Hayır.	cd/m²	-
LED ömrü	N/A	- Hayır.	30,000	- Hayır.	Saat.	Not 1

Not:

LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır._LLED ömrü, I çalıştırıldığında azalır._L25mA/LED'den büyüktür.

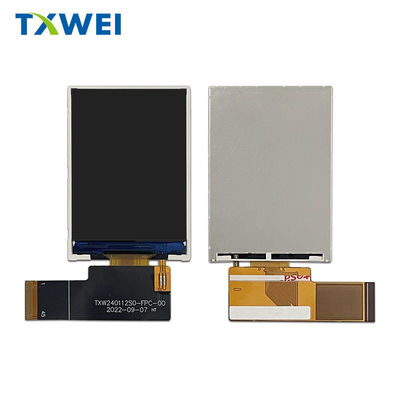

2.4 inç TFT LCD Ekranı Resim Gerçek Ürün Gösterisi

2240x320 Pikselli.4 inç TFT LCD Ekran Arkaplan Işığı Voltajı 2.8-3.3V -30 80C Çalışan 2

2240x320 Pikselli.4 inç TFT LCD Ekran Arkaplan Işığı Voltajı 2.8-3.3V -30 80C Çalışan 3

Fabrika Tesisleri ve Sertifikaları

Arama anahtar kelimesi: tft 2.4", 2.4 tft lcd, 2.4" tft lcd, 2.4 inç tft lcd, tft lcd 2.4, 2.4 inçlik tft ekran, 2.4 inçlik tft ekran, 2.4 inçlik tft ekran, 2.4 inçlik tft ekran, 2.4 inçlik tft ekran, 2.4 inçlik tft ekran,2.4 inçlik LCD ekran
