128 * 160 1.8 Inch TFT LCD Ekran Modülü ST7735S MCU Arayüzü ile IC

Ürünler

128 * 160 1.8 Inch TFT LCD Ekran Modülü ST7735S MCU Arayüzü ile IC

MOQ:	1
Standart ambalaj:	karton
teslim süresi:	16
Ödeme yöntemi:	L/C, D/A, D/P, T/T,
Tedarik kapasitesi:	10000 adet

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

Guangdong, Çin

Marka adı

TXWEI

Sertifika

ISO9001 IS014001 IATF16949 CE FCC ROHS

Model numarası

TXW180025S0

TFT Aktif Alanı:

28,032(Y) * 35,04(D)mm

Kontrol IC'si:

ST7735S

Model numarası:

TXW180025S0

Renk Derinliği:

16.7M

Boyut:

1.77 inç

Lcm pin n sayısı:

31pin

Giriş Voltajı:

2,8~3,3V

LCM Sürücü IC'si:

ST7735S

Depolama sıcaklığı:

-30 ~ +80

Diereksiyon Görüntüleniyor:

80/80/80/80

Çalışma sıcaklığı:

-20+70

Mekanik Şekil Boyutu:

34*43,7*2,43 mm

Lcm Arayüzü:

MCU 8/16 Bit Arayüzü

Vurgulamak:

128*160 TFT LCD Ekran Modülü

1.8 inçlik TFT LCD Ekran Modülü

MCU Arayüzü TFT LCD Ekran Modülü

Ürün Tanımı

1.8 inçlik TFT LCD QVGA128*160 ST7735SMCU arayüzüne sahip IC TFT LCD ekran modülü

Tianxianwei TXW180025S0, QVGA 128 * 160 piksel çözünürlüğü olan 1.8 inçlik TN tipi TFT LCD ekranıdır. Benzer ürünler arasında çok uygun maliyetli bir LCD modüldür.

Ürünün Hızlı Ayrıntıları:
1LCD Boyutu: 1.8 ′′ TFT
2Karar:128*160QVGA
3Görme açısı: 12:00
4Çizelge boyutu:34 çarpı 43.7 çarpı 2.43mm
5. LCD Sürücü IC:ST7735S
6. LCD Arayüzü Tipi:MCU 8/16 Bit Arayüzü
7. Sıcaklık: Üst -20°C'den +70°C'ye; Tst -30°C'den +80°C'ye
8. Dokunma paneli: Dokunma ekranı olmadan (Özelleştirilebilir)

Ürün:	1.8 inçlik TFT LCD	Dokunmatik ekran:	Dokunmatik ekran olmadan (Özelleştirilebilir)
Karar:	128*160 Nokta	Kapağın cam boyutu:	(Özelleştirilebilir)
Görme yönü:	12:00	Arayüz:	MCU 8/16 Bit Arayüzü
Pin Numarası:	31 Pin	Bağlantı:	Bağlama (özelleştirilebilir)
Yüzey Parlaklığı:	280 Cd/m2 ((nits)	LED ömrü:	30000 Saat
Sürücü İK:	ST7735S	Uygunluk:	CE & FCC & RoHS Uyumlu

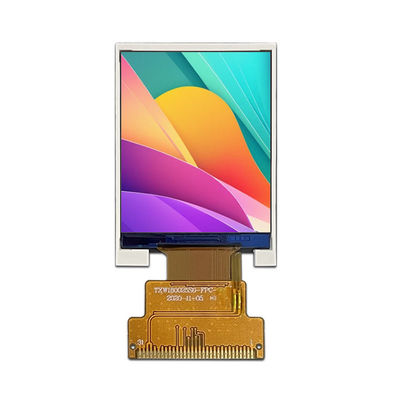

1.8 inç TFT LCD Ekranı Gerçek Ürün Görüntüsü

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	-10	+60	°C
LCM depolama sıcaklığı	T_STG	- 20	+70	°C
Nemlilik	RH	-	90	%

TFT DCCKarakteristikleri

Özellikleri	Simge	- Min.	Tipik.	- Max. - Hayır.	Birim
I/O için besleme voltajı	VDDIO	- Hayır.	- Hayır.	- Hayır.	V
DC/DC için besleme voltajı	VDD	2.7	2.8	3.3	V
DC/DC için besleme voltajı	AVDD				V
DC/DC için besleme voltajı	AVEE				V

LCMPin Tasarımları

Pin No.	Simge	LCMFonksiyonel
1	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
2	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
3	GND	Gound
4	VDD	PINPOWER SUPPLY ((2.8-3.3V)
5	AO	Kayıt seçme sinyali.
6	CS	Çip seçme sinyali giriş iğnesi
7	Dönüştür	Sinyal giriş terminalini sıfırla.
8	SDA	Giriş/çıkış sinyali
9	SCL	Senkronizasyon saat sinyali
10	GND	Gound

RGüvenilirlik Test Ürünü

- Hayır, hayır.	Test Ürünü	Test Durumu	Notlar
1	Yüksek sıcaklıkta saklama	+70°C / 96H	1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
2	Düşük sıcaklıkta saklama	-20°C / 96H
3	Yüksek Hızlı.	+60°C / 96H
4	Düşük Hızlı.	-10°C / 96H
5	Yüksek Sıcaklık / Nemli Depolama	50°C x 90%RH /96H
6	Isı ve soğuk şoku	Statik durum, -20°C ((30 dakikada) ~60°C (30 dakikada),50 döngü

Fabrika Tesisleri ve Sertifikaları

Projectioned Capacitive (PCAP) dokunmatik ekran

Projected Capacitive (PCAP) dokunma teknolojisi, hızlı ve hassas bir yanıt ve profesyonel düzeyde güvenilirlik sağlar.

PCAP dokunmatik ekranları sıvı kristal ekranlarla (LCD'ler) birleştirebiliriz.Bu, tedarik zincirini ve montajını basitleştirmeye yardımcı olan entegre gömülü bir çözümdür..

128 * 160 1.8 Inch TFT LCD Ekran Modülü ST7735S MCU Arayüzü ile IC 4

128 * 160 1.8 Inch TFT LCD Ekran Modülü ST7735S MCU Arayüzü ile IC 5

128 * 160 1.8 Inch TFT LCD Ekran Modülü ST7735S MCU Arayüzü ile IC 6

128 * 160 1.8 Inch TFT LCD Ekran Modülü ST7735S MCU Arayüzü ile IC 7

Neden bizi seçtiniz?

1- LCD ekran özel çözümleri sunuyoruz.
Ürününüzün özel uygulama gereksinimleri, elektrik özellikleri, optik özellikleri, dokunmatik özellikleri veya özelleştirilmiş ekranlar gerektiren mekanik boyutları var mı?SAEF özel LCD gereksinimlerinizi karşılayabilir.

2Dokunmatik ekran ve ekran için toplam çözümler
Dokunmatik ekranı ve ekranı bir araya getirmekten endişeleniyor musun?SAEF, hava ve optik bağlama hizmeti de dahil olmak üzere dirençli ve kapasitif çoklu dokunma çözümleri de dahil olmak üzere özel ve standart dokunma ekranı sağlayabilir..
3Kalite güvenilirliğine bağlılık
SAEF, küresel pazarlarda RoHS, REACH ve diğer çevresel kuralları karşılayan ISO9001: 2015 ve ISO14000 tarafından nitelikli.Güvenilirlik ve yaşlanma testi.
4. Uzun vadeli tedarik
Normal şartlarda önerdiğimiz ürünler 5 yıldan uzun süre temin edilebilir.Uzun vadeli tedarik gereksinimlerinizi sağlamak için alternatif planlar yapacağız..
