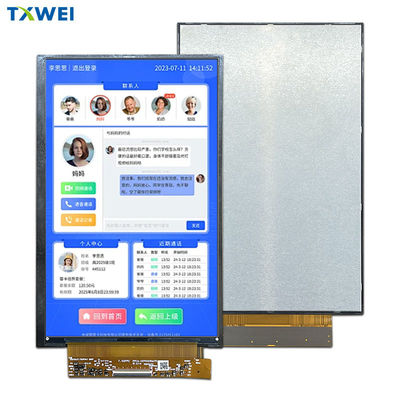

7.02 inç TFT LCD Ekranı HX8279 1200*1920 Noktalar 40 Pin MIPI Arayüzü

Ürünler

7.02 inç TFT LCD Ekranı HX8279 1200*1920 Noktalar 40 Pin MIPI Arayüzü

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW702002B0

Etkin Alan:

94,5(Y) * 151,2(D)

Arka ışık akımı:

180-300mA

Mekanik Anahat Boyutu (G*Y*T):

105,18×163,34×3,65

Boyut:

Lcm pin n sayısı:

40PIN

Depolama sıcaklığı:

-30 + 80

Çalışma sıcaklığı:

-20+70

Vurgulamak:

Uçak uzaktan kumanda ekran paneli

7 inçlik ekran paneli

Ürün Tanımı

7.02" TFT1200*1920RTP ürün tanıtımı ile noktalar

TXW702002B0, 1200 * 1920 çözünürlüğü ve IPS tam görüntü yüksek çözünürlüklü yüksek parlaklık görüntüleme etkisi ile 7.02 inç 16:10 boyut oranı tam renkli TFT LCD ekranıdır.Bu TFT ekranı MIPI arayüzünü destekliyorParlama karşıtı ekran yüzeylerinin yardımıyla ekran ışığı yansıtmaz ve daha iyi görüntü kalitesini korur.

Bu modülün kontrast oranı 500: 1 (tipik değer) ve parlaklık 1500-2000 nit (tipik değer) dir.ve modül -20 ila +70 °C sıcaklık aralığında çalışır, depolama sıcaklığı -30 ila +80 °C arasında.

Bu ürün, drone uzaktan kumanda paneli ekranı, fotoğraf ekipmanları, askeri ekran ekipmanları, endüstriyel güvenlik, tıbbi ekipmanlar, el cihazları vb. gibi alanlarda yaygın olarak kullanılmaktadır.

Özellikleri

Ürün Adı:	7.02 inçlik TFT LCD ekranı
Model Numarası:	TXW702002B0
Boyut:	7.0 inç
Piksel sayısı:	1200*3RGB ((H) X1920 ((V)
Lumen Dereceleri:	1500-2000cd/m2
Çalışma sıcaklığı:	-20°C ila +70°C
Depolama sıcaklığı:	-30°C ila +80°C
Mekanik çerçeve boyutu (WHT):	105.18×163.34×3.65 mm
LCM arayüzü:	MIPI Arayüzü
Arka ışık akımı:	180-300mA
LCM Pin n Sayım:	40 Pin

7.02" TFT1200*1920RTP ile noktalar Ürün çizimi

7.02 inç TFT LCD Ekranı HX8279 1200*1920 Noktalar 40 Pin MIPI Arayüzü 0

7.02 inç TFT LCD Ekranı HX8279 1200*1920 Noktalar 40 Pin MIPI Arayüzü 1

Modül Fonksiyon Açıklaması

Pin No.	Simge	Fonksiyonel
1	NC	Bağlantı yok.
2	IOVCC 1.8V	I/O için güç kaynağı.
3	IOVCC 1.8V	I/O için güç kaynağı.
4	GND	Güçlü Yer
5	RST	Sinyal giriş pinini sıfırla.
6	NC	Bağlantı yok.
7	GND	Güçlü Yer
8	MIPI_0N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
9	MIPI_0P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
10	GND	Güçlü Yer
11	MIPI_1N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
12	MIPI_1P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
13	GND	Güçlü Yer
14	CLKN	Yüksek hızlı arabirim saat diferansiyel sinyali girişi/ çıkışTırnaklar
15	CLKP	Yüksek hızlı arabirim saat diferansiyel sinyali girişi/ çıkışTırnaklar
16	GND	Güçlü Yer
17	MIPI_2N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
18	MIPI_2P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
19	GND	Güçlü Yer
20	MIPI_3N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
21	MIPI_3P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
22	GND	Güçlü Yer
23	NC	Bağlantı yok.
24	NC	Bağlantı yok.
25	GND	Güçlü Yer
26	NC/TE	Bağlantı yok.
27	PWMO	LED sürüşünün PWM (Pulse Width Modulation) sinyali.
28	NC/BIST	Bağlantı yok.
29	NC	Bağlantı yok.
30	GND	Güçlü Yer
31	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
32	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.

33	NC	Bağlantı yok.
34	VSN	Dış giriş voltajı ((-4.5V~ -6V)
35	VSN	Dış giriş voltajı ((-4.5V~ -6V)
36	NC	Bağlantı yok.
37	VSP	Dış giriş voltajı ((4.5V ~ 6V)
38	VSP	Dış giriş voltajı ((4.5V ~ 6V)
39	LEDA	LED arka ışık anod girişi için güç kaynağı.
40	LEDA	LED arka ışık anod girişi için güç kaynağı.

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	- 20	+70	°C
LCM depolama sıcaklığı	T_STG	-30	+80	°C
Nemlilik	RH	- Hayır.	90	%

TFT DCCKarakteristikleri

Özellikleri	Simge	- Min.	Tipik.	- Max. - Hayır.	Birim
I/O için besleme voltajı	VDDIO	1.7	1.8	2.0	V
VSP için besleme voltajı	VSP	4.5	5.5	6	V
VSN için besleme voltajı	VSN	-6	- Beş.5	- Dört.5	V

Arka ışık ünitesi özellikleri

Arka ışık sistemi, 48 beyaz LED'den oluşan bir kenar aydınlatma türüdür.

aşağıdaki tablolarda gösterilmiştir.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	21.6	- Hayır.	25.6	V	- Hayır.
İleri akım	Ben..._F	180	240	300	mA	- Hayır.
Parlaklık ((LCD ile)	Lv	1000	1300	1500	cd/m²	- Hayır.
LED ömrü	N/A	- Hayır.	20,000	- Hayır.	Saat.	Not 1

Not:

LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır._LLED'in ömrü, I çalıştırıldığında azaltılabilir._L45mA/LED'den büyüktür.

Optik Spesifikasyon

7.02 inç TFT LCD Ekranı HX8279 1200*1920 Noktalar 40 Pin MIPI Arayüzü 2

RGüvenilirlik Test Ürünü

- Hayır, hayır.	Test Ürünü	Test Durumu	Notlar
1	Yüksek sıcaklıkta saklama	+80°C / 96H	1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
2	Düşük sıcaklıkta saklama	-30°C / 96H
3	Yüksek Hızlı.	+70°C / 96H
4	Düşük Hızlı.	-20°C / 96H
5	Yüksek Sıcaklık / Nemli Depolama	60°C x 90%RH /96H
6	Isı ve soğuk şoku	Statik durum, -20°C ((30 dakikada) ~70°C (30 dakikada),10 döngü

7RTP Ürün Görüntüsü ile.02" TFT 800x480 nokta
