| MOQ: | negotiate |
| fiyat: | negotiate |
| Standart ambalaj: | cardboard |
| teslim süresi: | 16 |
| Ödeme yöntemi: | L/C TT D/P |
| Tedarik kapasitesi: | 10000pcs |
| Ürün: | 10.1 inç endüstriyel TFT ekranı |
| Karar: | 1280 RGB X 800 |
| Arayüz: | 8 Bit-LVDS Arayüzü |
| Görme yönü: | IPS, tüm bakış açısı (85/85/85/85) |
| Pin Numarası: | 40 pin |
| Yüzey Parlaklığı: | 1000 Cd/m2 ((nits) |
| Çizelge: |
229.1*148.9*4.4(mm) |
| Etkin Alan: |
216.96 ((H) * 135.6 ((V)(mm) |
| Dokunmatik ekran: | RTP ve CTP İsteğe bağlı |
| Görüntüleme Renkleri: | 16.7 M |
|
LCM Sürücü IC: |
EK79202 |
|
Lcm pin n sayımı: |
40 pin |
| Çalışma Temp.: | -20°C +70°C |
| Depolama sıcaklığı: | -30°C +80°C |
| Sertifika: | ISO9001:2015 / ISO1400:2015 |
| Uygunluk: | CE & FCC & RoHS Uyumlu |
Endüstriyel Kalite TFT Ekranı 10.1 Inç LVDS 1280x800 Piksel 40 Pin Ürün Çizimi
LCM Piçinde Açıklama:
| Pin No. | Simge | Açıklama |
| 1 | NC | NC |
| 2 | VDD | Dijital devre için güç voltajı. |
| 3 | VDD | Dijital devre için güç voltajı. |
| 4 | NC | NC |
| 5 | NC | NC |
| 6 | NC | NC |
| 7 | GND | Toprak |
| 8 | RXIN0- | LVDS farklılık veri girişi |
| 9 | RXIN0+ | Pozitif LVDS Diferansiyel Veri Girişi |
| 10 | GND | Toprak |
| 11 | RXIN1- | LVDS farklılık veri girişi |
| 12 | RXIN1+ | Pozitif LVDS Diferansiyel Veri Girişi |
| 13 | GND | Toprak |
| 14 | RXIN2- | LVDS farklılık veri girişi |
| 15 | RXIN2+ | Pozitif LVDS Diferansiyel Veri Girişi |
| 16 | GND | Toprak |
| 17 | RXCLKIN- | LVDS diferansiyel saat girişi negatif |
| 18 | RXCLKIN+ | Pozitif LVDS Differential Clock Girişi |
| 19 | GND | Toprak |
| 20 | RXIN3- | LVDS farklılık veri girişi |
| 21 | RXIN3+ | Pozitif LVDS Diferansiyel Veri Girişi |
| 22 | GND | Toprak |
| 23 | NC | NC |
| 24 | NC | NC |
| 25 | GND | Toprak |
| 26 | NC | NC |
| 27 | NC | NC |
| 28 | NC | NC |
| 29 | AVDD | Analog devreler için güç |
| 30 | GND | Toprak |
| 31 | LEDK | Arkaplan ışığı katot giriş terminalinin güç kaynağı. |
| 32 | LEDK | Arkaplan ışığı katot giriş terminalinin güç kaynağı. |
| 33 | NC | NC |
| 34 | NC | NC |
| 35 | VGL | Kapı OFF Voltajı |
| 36 | NC | NC |
| 37 | NC | NC |
| 38 | VGH | Kapı AŞKİ Voltaj |
| 39 | LEDA | LED arka ışık anod girişi için güç kaynağı. |
| 40 | LEDA | LED arka ışık anod girişi için güç kaynağı. |
MutlakMAxiumRÇıkartmak
| Özellikleri | Simge | - Min. | - Max. - Hayır. | Birim |
| LCM çalışma sıcaklığı | TOPR | -30 | +70 | °C |
| LCM depolama sıcaklığı | TSTG | -30 | +80 | °C |
| Nemlilik | RH | - Hayır. | 90 | % |
TFT DCCKarakteristikleri
Not 1: Önce VDD ve VeL'yi LCD'ye uyguladığınızdan emin olun ve sonra VeN uygulayın.
Not 2: VDD ayarları, müşteri sistem kartının sinyal çıkış voltajına (not 3'e bakın) uymalıdır.
Arka ışık ünitesi özellikleri
Arka ışık sistemi, 48 beyaz LED'den oluşan bir kenar aydınlatma türüdür.
aşağıdaki tablolarda gösterilmiştir.
| Özellikleri | Simge | - Min. | Türü | - Max. - Hayır. | Birim | Notlar |
| İleri Voltaj | VF | 21.6 | - Hayır. | 25.6 | V | - Hayır. |
| İleri akım | Ben...F | - Hayır. | 240 | - Hayır. | mA | - Hayır. |
| Parlaklık ((LCD ile) | Lv | - Hayır. | 1000 | - Hayır. | cd/m2 | - Hayır. |
| LED ömrü | N/A | - Hayır. | 20,000 | - Hayır. | Saat. | Not 1 |
Not:
LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır.LLED'in ömrü, I çalıştırıldığında azaltılabilir.L40mA/LED'den büyüktür.
Optik özellikleri
| - Hayır, hayır. | Test Ürünü | Test Durumu | Notlar |
| 1 | Yüksek sıcaklıkta saklama | +80°C / 96H |
1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
|
| 2 | Düşük sıcaklıkta saklama | -30°C / 96H | |
| 3 | Yüksek Hızlı. | +70°C / 96H | |
| 4 | Düşük Hızlı. | -30°C / 96H | |
| 5 | Yüksek Sıcaklık / Nemli Depolama | 50°C x 90%RH /96H | |
| 6 | Isı ve soğuk şoku | Statik durum, -20°C ((30 dakika) ~60°C (30 dakika), 10 döngü |

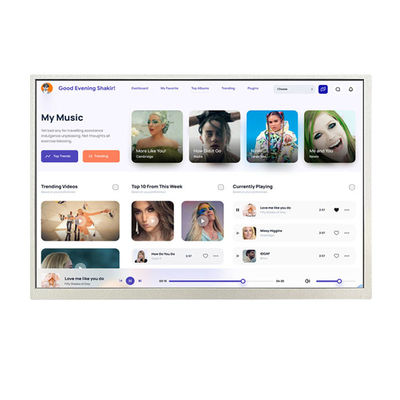

- Hayır.Endüstriyel Kalite TFT Ekranı 10.1 Inç LVDS 1280x800 Piksel 40 Pin Ürün IMage
Projectioned Capacitive (PCAP) dokunmatik ekran
Projectioned Capacitive (PCAP) dokunma teknolojisi, hızlı ve hassas bir yanıt ve profesyonel düzeyde güvenilirliği birleştirir.Saef Teknolojisi'nden tasarlanan kapasitif dokunmatik ekran, sıkı endüstriyelAyrıca PCAP dokunmatik ekranlarını sıvı kristal ekranlarla (LCD) birleştirebiliriz.Bu, tedarik zincirini ve montajını basitleştirmeye yardımcı olan entegre gömülü bir çözümdür..
Kapak Camı:
1Şekil: Özel boyutlar, şekiller, kenar tedavileri, delikler ve kesimler
2Renk: İpek baskı, Logo
3Cam malzemesi: Gorilla Cam, Tempered Cam, PMMA
4Tedaviler: Ayna, AG, AR, AF
Sensör:
1Sensör malzemesi: Cam, Film, Film+Film
2FPC: Şekil tasarımı isteğe bağlıdır
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix vb.
4Arayüz: I2C, USB, RS232
Arama anahtar kelimesi: endüstriyel TFT ekranı 10.1 inç, PCAP TFT LCD 10.1 inç, PCAP TFT LCD 10.1 inç, tft10.1 ", 10.1 inç tft lcd, 10.1" tft lcd, 10.1 inç tft lcd, tft lcd 10.1, 10.1 "tft ekran, 10.1" tft ekran, 10.1 "tft ekran, 10.1 "tft ekran, 10.1 "tft ekran, 10.1 "tft ekran, 10.1 "tft ekran, 10.1 "tft ekran, 10.1 "tft ekran, 10.1 "tft ekran,TFT ekranı 10.1", 10.1 inç TFT LCD ekranı, 1280x800 TFT, 10.1 inç 1280x800, 10.1 inç LVDS
