7 inç 800*1280 LVDS TFT LCD, CTP, PCAP dokunmatik ekran 7 inç IPS

Ürünler

7 inç 800*1280 LVDS TFT LCD, CTP, PCAP dokunmatik ekran 7 inç IPS

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW700107S0-MT

Piksel Sayısı:

800*3RGB ((H) X1280 ((V)

Piksel Aralığı (G*Y):

0,11775(H) *0,11775(V)

Depolama sıcaklığı:

-30 + 80

Lümen dereceleri:

350-500cd/m2

Etkin Alan:

94,2(Y) * 150,72(D)

Lcm Arayüzü:

LVDS arayüzü

Boyut:

Vurgulamak:

Kapasitif dokunmatik 7 inçlik LCD modülü

Yüksek çözünürlüklü TFT LCD Ekran Modülü

LVDS Kapasitatif Dokunmatik Ekran

Ürün Tanımı

7 inç.800*1280CTP, PCAP ile LVDS TFT LCD dokunmatik ekran 7 inç IPS Ürün Tanıtımı

Ürünün Hızlı Ayrıntıları:

1. LCD Boyutu: 7 ′′ inç TFT
2Karar:800*1280
3Görme açısı:
4Çizelge boyutu:104.5 ((W) *171.5 ((H) *4.43 ((T)mm
5. LCM Arayüz Tipi: LVDS

6. CTP Arayüz Tipi: I2C
7. Sıcaklık: Üst -20°C'den +70°C'ye; Tst -30°C'den +80°C'ye
8- Dokunma paneli: Kapasitif dokunma ekranı ((CTP)

Tianxianwei TXW700107S0-MT, 800 * 1280 piksel çözünürlüğü olan 7 inç IPS tam görüntü TFT LCD ekranıdır. Kapasitif dokunmatik ekran (CTP) benimser ve kapak camı özelleştirilebilir.

LCD modülünün dış boyutları 104.5 (W) * 171.5 (H) * 4.43 (T) mm ve AA boyutu 94.2 (H) * 150.72 (V) mm'dir. Bu 7 inçlik TFT LCD, PCAP (kapasitif dokunmatik ekran) ile birlikte gelir.LVDS arayüzü ile TXW700107S0-MT arayüzü, 40 pin. CTP arayüzü I2C'dir. TXW700107S0-MT'nin yüzey parlaklığı 350-500cd/m2 (nits) 'dir ve LCD ekran modülü -20 °C'den +70 °C'ye kadar sıcaklıklarda çalışabilir.

Bu 7 inçlik TFT LCD ekran modülü, güvenlik erişim kontrolü, çocuk eğitimi, mobil ödeme, endüstriyel kontrol, enstrümanlama, tıbbi ekipman, akıllı evler gibi alanlarda yaygın olarak kullanılmaktadır.,Nesnelerin İnterneti ve ev aletleri.

Anahtar kelimeler:	7 inçlik TFT	Dokunmatik ekran:	CTP ((kapasitatif dokunmatik ekran)
Karar:	1024x600 Nokta	Kapağın cam boyutu:	Kişiselleştirilebilir
LCM arayüzü:	LVDS	Yüzey Parlaklığı:	350-500 Cd/m2
LED ömrü:	30000 Saat	Tırnaklar:	40 Pin
Görme yönü:	Tüm Görme açısı ((85/85/85/85)	CTP arayüzü:	I2C
Çalışma Temp.:	20°C +70°C'ye kadar	Uygunluk:	CE & FCC & RoHS Uyumlu

7 inç.800*1280CTP, PCAP ile LVDS TFT LCD dokunmatik ekran 7 inç IPS Ürün Çizimi

7 inç 800*1280 LVDS TFT LCD, CTP, PCAP dokunmatik ekran 7 inç IPS 0

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	- 20	+70	°C
LCM depolama sıcaklığı	T_STG	-30	+80	°C
TP Çalışma sıcaklığı ve nem (20% ~ 90% RH)	T_OPR	- 20	+70	°C
TP SSdepolama sıcaklığı ve nem (20% ~ 90%RH)	T_STG	-30	+80	°C
Nemlilik	RH	- Hayır.	90	%

Arka ışık ünitesi özellikleri

Arka ışık sistemi, 20 beyaz LED'li bir kenar aydınlatma türüdür. Arka ışık sisteminin özellikleri aşağıdaki tablolarda gösterilmiştir.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	14	- Hayır.	16	V	- Hayır.
İleri akım	Ben..._F	- Hayır.	80	- Hayır.	mA	- Hayır.
Parlaklık ((LCD + CTP ile)	Lv	- Hayır.	450	- Hayır.	cd/m²	- Hayır.
LED ömrü	N/A	- Hayır.	30,000	- Hayır.	Saat.	Not 1

Not:

LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır._LLED ömrü, I çalıştırıldığında azalır._L25mA/LED'den büyüktür.

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCMFonksiyonel
1	LED+	Arka ışık anod giriş terminalinin güç kaynağı.
2	LED+	Arka ışık anod giriş terminalinin güç kaynağı.
3	NC	Bağlantı yok.
4	NC	Bağlantı yok.
5	LED-	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
6	LED-	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
7	NC	Bağlantı yok.
8	GND	Güçlü Yer
9	VGL ((NC)	Bağlantı yok.
10	NC	Bağlantı yok.
11	NC	Bağlantı yok.
12	VGH ((NC)	Bağlantı yok.
13	GND	Güçlü Yer
14	AVDD ((NC)	Bağlantı yok.
15	GND	Güçlü Yer
16	SELB ((NC)	Bağlantı yok.
17	GND	Güçlü Yer
18	LVDS_D3P	Pozitif LVDS diferansiyel verileri3Girişler
19	LVDS_D3N	LVDS farklılık verileri negatif3Girişler
20	GND	Güçlü Yer
21	LVDS_D2P	Pozitif LVDS diferansiyel verileri2Girişler
22	LVDS_D2N	LVDS farklılık verileri negatif2Girişler
23	GND	Güçlü Yer
24	LVDS_D1P	Pozitif LVDS diferansiyel verileri1Girişler
25	LVDS_D1N	LVDS farklılık verileri negatif1Girişler
26	GND	Güçlü Yer
27	LVDS_D0P	Pozitif LVDS diferansiyel veri girişi
28	LVDS_D0N	LVDS'nin negatif diferansiyel verileri
29	GND	Güçlü Yer
30	LVDS_CLKP	Pozitif LVDS diferansiyel saat girişleri
31	LVDS_CLKN	LVDS diferansiyel saat girişleri
32	GND	Güçlü Yer
33	STBYB	Bekleme modunda, normalde yüksek çekilir.
34	LR(NC)	Bağlantı yok.
35	UPDN ((NC)	Bağlantı yok.
36	Reset3.3V	Sinyal giriş pinini sıfırla.
37	NC	Bağlantı yok.
38	VDD3.3V	LCD için güç kaynağı.
39	VDD3.3V	LCD için güç kaynağı.
40	VCOM ((NC)	Bağlantı yok.

CTPPINAçıklama:

Pin No.	Simge	CTPFonksiyonel
1	CTP_RST	Dokunma paneli sıfırlama3.3V
2	CTP_VCC	Dokunmatik panel POwertedarik3.3V
3	GND	PToprak
4	CTP_INT	Kesinti sinyali3.3V
5	CTP_SDA	Dokunmatik panel I2C verileri3.3V
6	CTP_SCL	Dokunmatik panel I2C saati3.3V

RGüvenilirlik Test Ürünü

- Hayır, hayır.	Test Ürünü	Test Durumu	Notlar
1	Yüksek sıcaklıkta saklama	+80°C / 96H	1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
2	Düşük sıcaklıkta saklama	-30°C / 96H
3	Yüksek Hızlı.	+70°C / 96H
4	Düşük Hızlı.	-20°C / 96H
5	Yüksek Sıcaklık / Nemli Depolama	60°C x 90%RH /96H
6	Isı ve soğuk şoku	Statik durum, -20°C ((30 dakikada) ~70°C (30 dakikada),10 döngü

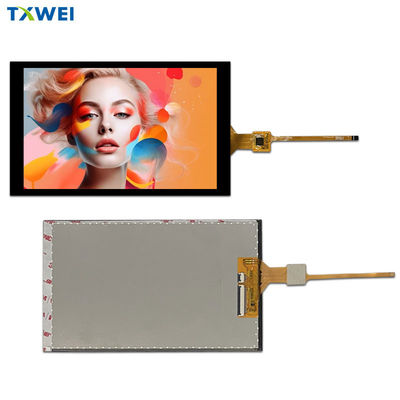

7 inç.800*1280CTP, PCAP dokunmatik ekranı olan LVDS TFT LCD 7 inç IPS Ürün Görüntüsü

Tesisler ve Sertifikalar

LVDS nedir?

LVDS (Low Voltage Differential Signaling): Düşük voltajlı diferansiyel sinyalleme teknolojisi arayüzüdür. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.

Son yıllarda, elektronik endüstrisinin hızlı gelişmesiyle, akıllı ekran ekipmanları da parlak başarılar elde etti ve yüksek çözünürlüklü ekranlar tüketiciler tarafından tercih edildi.Şu anda, yüksek çözünürlüklü görüntüleme protokol arabirimleri RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One vb.

Arama anahtar kelimesi: tft 7", 7 tft lcd, 7" tft lcd, LVDS 7 inç tft lcd, tft lcd 7, 7 tft display LVDS, 7" tft display, 7 inç tft display, tft display 7 inç LVDS, tft display 7", 7 inç tft lcd display,7 inçlik dokunmatik TFT, 7 "tft dokunmatik LCD ekranı, CTP ile 7 "TFT, 7" CTP dokunmatik TFT, 7 "TFT CTP dokunmatik LCD.
