| MOQ: | negotiate |
| fiyat: | negotiate |
| Standart ambalaj: | cardboard |
| teslim süresi: | 16 |
| Ödeme yöntemi: | L/C TT D/P |
| Tedarik kapasitesi: | 10000pcs |
| Ürün: | 10.1 inç endüstriyel TFT ekranı |
| Karar: |
1280*800 |
| Yüzey Parlaklığı: | 350cd/m2 (nits) |
| Arayüz: |
LVDS 8 BIT Arayüzü |
| Pin Numarası: | 40 pin |
| Görme yönü: | IPS, tüm bakış açısı (85/85/85/85) |
| Çizelge: |
229.46 çarpı 149.1 çarpı 2.6(mm) |
| Etkin Alan: |
216.96 ((H) * 135.6 ((V)(mm) |
| Yüzey Tedavisi: | Sert kaplama ((3H) |
| Haze: | % 25 |
| Dokunmatik ekran: | CTP ile Seçmeli |
| Görüntüleme Renkleri: | 16.7 M |
| Çalışma Temp.: | -20°C +70°C |
| Depolama sıcaklığı: | -30°C +80°C |
|
Arka ışık LED'leri: |
39 adet |
| LED ömrü: | 30000 Saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 |
| Uygunluk: | CE & FCC & RoHS Uyumlu |
Ürün Çizimi
LCM Piçinde Açıklama:
| Pin No. | Simge | Açıklama |
| 1 | NC | NC |
| 2 | VDD | Dijital devre için güç voltajı. |
| 3 | VDD | Dijital devre için güç voltajı. |
| 4 | NC | NC |
| 5 | NC | NC |
| 6 | NC | NC |
| 7 | GND | Toprak |
| 8 | RXIN0- | LVDS farklılık veri girişi |
| 9 | RXIN0+ | Pozitif LVDS Diferansiyel Veri Girişi |
| 10 | GND | Toprak |
| 11 | RXIN1- | LVDS farklılık veri girişi |
| 12 | RXIN1+ | Pozitif LVDS Diferansiyel Veri Girişi |
| 13 | GND | Toprak |
| 14 | RXIN2- | LVDS farklılık veri girişi |
| 15 | RXIN2+ | Pozitif LVDS Diferansiyel Veri Girişi |
| 16 | GND | Toprak |
| 17 | RXCLKIN- | LVDS diferansiyel saat girişi negatif |
| 18 | RXCLKIN+ | Pozitif LVDS Differential Clock Girişi |
| 19 | GND | Toprak |
| 20 | RXIN3- | LVDS farklılık veri girişi |
| 21 | RXIN3+ | Pozitif LVDS Diferansiyel Veri Girişi |
| 22 | GND | Toprak |
| 23 | NC | NC |
| 24 | NC | NC |
| 25 | GND | Toprak |
| 26 | NC | NC |
| 27 | NC | NC |
| 28 | NC | NC |
| 29 | AVDD | Analog devreler için güç |
| 30 | GND | Toprak |
| 31 | LEDK | Arkaplan ışığı katot giriş terminalinin güç kaynağı. |
| 32 | LEDK | Arkaplan ışığı katot giriş terminalinin güç kaynağı. |
| 33 | NC | NC |
| 34 | NC | NC |
| 35 | VGL | Kapı OFF Voltajı |
| 36 | NC | NC |
| 37 | NC | NC |
| 38 | VGH | Kapı AŞKİ Voltaj |
| 39 | LEDA | LED arka ışık anod girişi için güç kaynağı. |
| 40 | LEDA | LED arka ışık anod girişi için güç kaynağı. |
Arka ışık ünitesi özellikleri
Arka ışık sistemi, 42 beyaz LED'den oluşan bir kenar aydınlatma türüdür.
aşağıdaki tablolarda gösterilmiştir.
| Özellikleri | Simge | - Min. | Türü | - Max. - Hayır. | Birim | Notlar |
| İleri Voltaj | VF | 8.4 | - Hayır. | 10.5 | V | - Hayır. |
| İleri akım | Ben...F | - Hayır. | 280 | - Hayır. | mA | - Hayır. |
| Parlaklık ((LCD ile) | Lv | - Hayır. | 400 | - Hayır. | cd/m2 | - Hayır. |
| LED ömrü | N/A | - Hayır. | 30,000 | - Hayır. | Saat. | Not 1 |
Not:
| - Hayır, hayır. | Test Ürünü | Test Durumu | Notlar |
| 1 | Yüksek sıcaklıkta saklama | +80°C / 96H |
1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
|
| 2 | Düşük sıcaklıkta saklama | -30°C / 96H | |
| 3 | Yüksek Hızlı. | +70°C / 96H | |
| 4 | Düşük Hızlı. | -20°C / 96H | |
| 5 | Yüksek Sıcaklık / Nemli Depolama | 50°C x 90%RH /96H | |
| 6 | Isı ve soğuk şoku | Statik durum, -20°C ((30 dakika) ~60°C (30 dakika), 10 döngü |

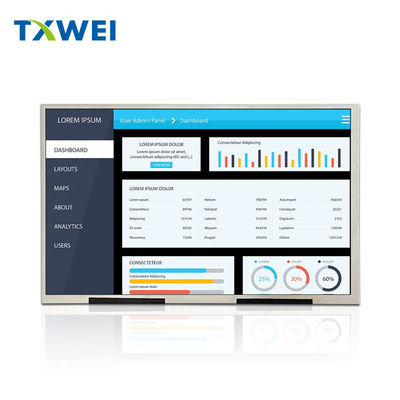

Ürün IMage
Fabrika Tesisleri ve Sertifikaları
Projectioned Capacitive (PCAP) dokunmatik ekran
PCAP dokunmatik teknolojisi, hızlı ve hassas yanıtlama ve profesyonel düzeyde güvenilirlik sağlar.ve otomotiv uygulamalarıAyrıca PCAP dokunmatik ekranını, tedarik zincirini ve montajı basitleştirmeye yardımcı olan entegre gömülü bir çözüm olan sıvı kristal ekranla (LCD) birleştirebiliriz.
Kapak Camı:
1Şekil: Özel boyutlar, şekiller, kenar tedavileri, delikler ve kesimler
2Renk: İpek baskı, Logo
3Cam malzemesi: Gorilla Cam, Tempered Cam, PMMA
4Tedaviler: Ayna, AG, AR, AF
Sensör:
1Sensör malzemesi: Cam, Film, Film+Film
2FPC: Şekil tasarımı isteğe bağlıdır
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix vb.
4Arayüz: I2C, USB, RS232
Neden bizi seçtiniz?
1- LCD ekran özel çözümleri sunuyoruz.
Ürününüzün özel uygulama gereksinimleri, elektrik özellikleri, optik özellikleri, dokunmatik özellikleri veya özelleştirilmiş ekranlar gerektiren mekanik boyutları var mı?TianxianweiÖzel LCD gereksinimlerinizi karşılayabilir.
2Dokunmatik ekran ve ekran için toplam çözümler
Dokunmatik ekranı ve ekranı bir araya getirmekten endişeleniyor musun?TianxianweiHava ve optik bağlama hizmeti de dahil olmak üzere dirençli ve kapasitif çoklu dokunma çözümleri de dahil olmak üzere özel ve standart dokunma ekranları sağlayabilir.
3Kalite güvenilirliğine bağlılık
TianxianweiISO9001:2015 ve ISO14000 tarafından nitelikli, RoHS, CE,FCC ve küresel piyasalarda diğer çevresel kuralları karşılıyor.Güvenilirlik ve yaşlanma testi.
4. Uzun vadeli tedarik
Normal şartlarda önerdiğimiz ürünler 5 yıldan uzun süre temin edilebilir.Uzun vadeli tedarik gereksinimlerinizi sağlamak için alternatif planlar yapacağız..
Anahtar kelime:Güneş ışığı ile okunur TFT ekranı 10.1 inç, endüstriyel TFT ekranı 10.1 inç, PCAP TFT LCD 10.1 inç, PCAP TFT LCD 10.1 inç, tft 10.1 ", 10.1 inç tft lcd güneş ışığı ile okunur, 10.Güneş ışığı ile okunur 1 " tft LCD, 10.1 inç tft lcd, tft lcd 10.1, 10.1 inç tft ekran, 10.1 inç tft ekran, 10.1 inç tft ekran, 10.1 inç tft ekran, 10.1 inç tft ekran, 10.1 inç tft ekran, 10.1 inç tft ekran, 10.1 inç tft ekran, 10.1 inçlik TFT ekran, tft ekran 10.1 inç, tft ekran 10.1 ", 10.1 inç tft LCD ekran,1280*800TFT, 10.1 inç1280*800, 10.1 inç LVDS
