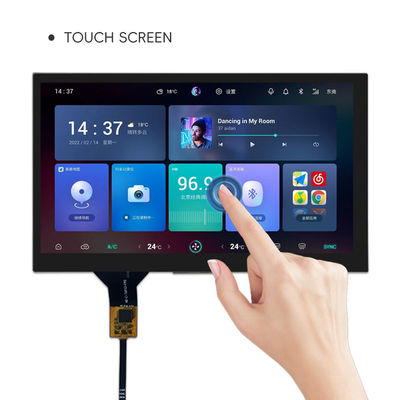

LVDS arayüzü 7 Inch TFT LCD Dokunmatik Ekran 1024x600 IPS CTP ile Tam Görme Açısı

Ürünler

LVDS arayüzü 7 Inch TFT LCD Dokunmatik Ekran 1024x600 IPS CTP ile Tam Görme Açısı

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW700106N0-HG

Etkin Alan:

154.21 ((H) * 85.92 ((V)

Piksel Aralığı (G*Y):

0,1506*0,1432

Çalışma sıcaklığı:

-30 + 80

Lcm Arayüzü:

LVDS BIT Arayüzü

Depolama sıcaklığı:

-30 + 80

Piksel Sayısı:

1024*3RGB(H)X600(V)

Lümen dereceleri:

450 cd/m²

Vurgulamak:

LVDS 7 inçlik LCD ekranı

450 cd/m2 7 inçlik LCD ekran

1024*600 7 inçlik LCD ekran

Ürün Tanımı

TFT LCD Modülü 7 "inç 1024x600 LVDS arayüzü IPS ile CTP Ürün Çizimi Ürün Tanıtımı

Ürünün Hızlı Ayrıntıları:

1LCD Boyutu: 7 ′′ TFT
2çözünürlüğü: 1024x600
3Görme açısı:
4Çizelge Boyutu: 164.9*100*5.08mm
5. LCM Arayüz Tipi: LVDS Bit Arayüzü

6. CTP Arayüz Tipi: I2C
7. Sıcaklık: Üst -30°C'den +80°C'ye; Tst -30°C'den +80°C'ye
8- Dokunma paneli: Kapasitif dokunma ekranı ((CTP)

Tianxianwei TXW700106N0-HG, QVGA 1024x600 piksel çözünürlüğüne sahip 7 inç IPS tam görüntü TFT LCD ekranıdır. Kapasitif dokunmatik ekran (CTP) benimser ve kapak camı özelleştirilebilir.

LCD modülünün dış boyutları 164.9 * 100 * 5.08 mm ve AA boyutu 154.21 (H) * 85.92 (V) mm'dir. Bu 7 inçlik TFT LCD, PCAP (kapasitif dokunmatik ekran) kullanır.SF-TO700B-8857A-CT LCM arayüzü 30 pinli MIPI arayüzünü benimsiyor. CTP arayüzü I2C'dir. TXW700106N0-HG'nin yüzey parlaklığı 450cd/m2 (nits), 1300cd/m2'ye kadar, LVDS arayüzü ve yerleşik güçlendirme devresine sahiptir.Bu LCD ekran modülü -20 °C'den +70 °C'ye kadar sıcaklıklarda çalışabilir..

Bu 7 inçlik TFT LCD ekran modülü, tıbbi ekipman ekranı, endüstriyel güvenlik, enstrümantasyon ve endüstriyel kontrol entegre bilgisayar ekranı gibi alanlarda yaygın olarak kullanılmaktadır.

Anahtar kelimeler:	7 inçlik TFT	Dokunmatik ekran:	CTP ((kapasitatif dokunmatik ekran)
Karar:	1024x600 Nokta	Kapağın cam boyutu:	Kişiselleştirilebilir
LCM arayüzü:	LVDS Bit Arayüzü	Yüzey Parlaklığı:	450-1300 Cd/m2
LED ömrü:	30000 Saat	Tırnaklar:	20 Pin
Görme yönü:	Tüm Görme açısı ((80/80/80/80)	CTP arayüzü:	I2C
Çalışma Temp.:	20°C +70°C'ye kadar	Uygunluk:	CE & FCC & RoHS uyumlu

Kalite güvencesi

1Her parça için, kaliteli olmasını sağlamak için 3 kez 100% test yapıyoruz.

2.QA yöneticisi LCD endüstrisinde 12 yıldan fazla bir süredir. Ana üretim ve QA operatörleri LCD endüstrisinde 7-8 yıldan fazla süredir.Ekibimiz tüm çok profesyonel ve LCD müşteriler için kalite sağlamak için dosyalama deneyimlidir.

TFT LCD Modülü 7 "inç 1024x600 MIPI arayüzü IPS ile CTP Ürün Çizimi

LVDS arayüzü 7 Inch TFT LCD Dokunmatik Ekran 1024x600 IPS CTP ile Tam Görme Açısı 0

LVDS arayüzü 7 Inch TFT LCD Dokunmatik Ekran 1024x600 IPS CTP ile Tam Görme Açısı 1

MGemide Açıklama

Pin No.	Simge	MGemide Açıklama
1	LCD-VDD 3.3V	LCD için güç kaynağı.
2	NC	NC
3	NC	NC
4	GND	Yerin üstüne.
5	GND	Yerin üstüne.
6	GND	Yerin üstüne.
7	RXIN0-	LVDS'nin negatif diferansiyel verileri
8	RXIN0+	Pozitif LVDS diferansiyel veri girişi
9	RXIN1-	LVDS'nin negatif diferansiyel verileri1 girişleri
10	RXIN1+	Pozitif LVDS diferansiyel veri girişi1
11	RXIN2-	LVDS'nin negatif diferansiyel verileri2 girişleri
12	RXIN2+	Pozitif LVDS diferansiyel veri2 girişleri
13	GND	Yerin üstüne.
14	GND	Yerin üstüne.
15	RXCLKIN-	LVDS diferansiyel saat girişleri
16	RXCLKIN+	Pozitif LVDS diferansiyel saat girişleri
17	RXIN3-	LVDS farklılık verisi 3 girişleri negatif
18	RXIN3+	Pozitif LVDS diferansiyel veri3 girişleri
19	NC	NC
20	NC	NC

BLPINAçıklama

Pin No.	Simge	BL Fonksiyonel
1	VLED 12V	Arka ışık güç kaynağı
2	NC	NC
3	EN 3.3V	LED dönüştürücü kontrol sinyalini etkinleştir.
4	BL-PWM	BL-PWM (Pulse Width Modulation) LED Sürüş Sinyalı.
5	NC	NC
6	GND	Güçlü Yer

CTPPINAçıklama

Pin No.	Simge	CTPFonksiyonel
1	CTP_SCL3.3V	Dokunmatik panel I2C saati
2	CTP_SDA3.3V	Dokunmatik panel I2C verileri
3	CTP_INT3.3V	Dokunma paneli kesinti çıkışı
4	GND	PToprak
5	CTP_VDD 3.3V	Dokunmatik panel POwertedarik2.8~3.3V
6	CTP_RST3.3V	Dokunma paneli sıfırlama

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	- 20	+70	°C
LCM depolama sıcaklığı	T_STG	-30	+80	°C
TP Çalışma sıcaklığı ve nem (20% ~ 90% RH)	T_OPR	- 20	+70	°C
TP SSdepolama sıcaklığı ve nem (20% ~ 90%RH)	T_STG	-30	+80	°C
Nemlilik	RH	- Hayır.	90	%

Arka ışık ünitesi özellikleri

Arkaplan aydınlatma sistemi, 27 beyaz LED'den oluşan bir kenar aydınlatma türüdür.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	25.2	- Hayır.	28.8	V	- Hayır.
İleri akım	Ben..._F	- Hayır.	60	- Hayır.	mA	- Hayır.
Parlaklık ((LCD + CTP ile)	Lv	- Hayır.	370	- Hayır.	cd/m²	- Hayır.
LED ömrü	N/A	- Hayır.	30,000	- Hayır.	Saat.	Not 1

Not:

LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır._LLED ömrü, I çalıştırıldığında azalır._L25mA/LED'den büyüktür.

Güvenilirlik Testi Ürünü

- Hayır, hayır.	Test Ürünü	Test Durumu	Notlar
1	Yüksek sıcaklıkta saklama	+80°C / 96H	1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
2	Düşük sıcaklıkta saklama	-30°C / 96H
3	Yüksek Hızlı.	+70°C / 96H
4	Düşük Hızlı.	-20°C / 96H
5	Yüksek Sıcaklık / Nemli Depolama	60°C x 90%RH /96H
6	Isı ve soğuk şoku	Statik durum, -20°C ((30 dakikada) ~70°C (30 dakikada),10 döngü

TFT LCD Modülü 7 inç 1024x600 MIPI arayüzü IPS ile CTP Ürün Görüntüsü

LVDS arayüzü 7 Inch TFT LCD Dokunmatik Ekran 1024x600 IPS CTP ile Tam Görme Açısı 2

LVDS arayüzü 7 Inch TFT LCD Dokunmatik Ekran 1024x600 IPS CTP ile Tam Görme Açısı 3

LVDS arayüzü 7 Inch TFT LCD Dokunmatik Ekran 1024x600 IPS CTP ile Tam Görme Açısı 4

Fabrika ve Tesisler
