| MOQ: | negotiate |
| fiyat: | negotiate |
| Standart ambalaj: | cardboard |
| teslim süresi: | 16 |
| Ödeme yöntemi: | L/C TT D/P |
| Tedarik kapasitesi: | 10000pcs |
TXW700102S0 endüstriyel sınıf TFT ekranı, 720 * 1280 piksel çözünürlüğü olan 7 inç IPS tam görüntü TFT LCD ekranıdır. Dokunma, özelleştirilebilir dokunma ekranı ve kapak cam boyutları.LCD modülünün dış boyutları 91.44 (W) x 165.91 (H) x 2.35 mm ve AA boyutu 86.94 (H) x 154.56 (V) mm'dir. LCM arayüzü 40 pinli bir MIPI arayüzüdür.
TXW700102S0 LCD ekranının yüzey parlaklığı 370cd/m2 (nits) dir. Daha fazla ayrıntı için lütfen satış ekibimizle iletişime geçin. Bu 7 inçlik TFT LCD ekran modülü, el PDA'larında yaygın olarak kullanılmaktadır.Öğrenme ışık ekranları, mobil ödeme, endüstriyel güvenlik erişim kontrolü, enstrümanlama, tıbbi ekipman, akıllı evler, nesnelerin interneti, ev aletleri ve diğer alanlar.
| Anahtar kelimeler: | 7 inç endüstriyel TFT ekranı |
| Karar: |
720*1280Noktalar |
| TFT LCD arayüzü: | MIPI |
| Dokunmatik ekran: | - Hayır.(özelleştirilebilir) |
| Tırnaklar: | 40 |
| Yüzey Parlaklığı: | 370 Cd/m2 |
|
LCM Sürücü IC: |
ILI9881C |
| Çizelge Boyutu: |
91.44 ((W) x165.91 ((H) x 2.35- Evet. |
| Etkin Alan: |
86.94 ((H) × 154.56 ((V)- Evet. |
| Görme yönü: | IPS Tüm Görme açısı ((80/80/80/80) |
| Çalışma Temp.: | -20°C +70°C |
| LED ömrü: | 30000 Saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 |
| Uygunluk: | CE & FCC & RoHS Uyumlu |
7 inç endüstriyel kalite TFT ekranı720*1280Dots RGB, Ürün Çizimi ile Arayüz
Modül Fonksiyon Açıklaması
| Pin numarası | Simge | LCMFonksiyonel |
| 1-2 | VDD | LCD için güç kaynağı. |
| 3-4 | VDDIO | I/O devresi için güç kaynağı |
| 5 | RST | Sinyal girişi pinini sıfırla |
| 6 | TE | Yırtıcı etkisi için çerçeve başı darbesini |
| 7 | GND | Güçlü Yer |
| 8 | MIPI_D0N | Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri |
| 9 | MIPI_D0P | Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri |
| 10 | GND | Güçlü Yer |
| 11 | MIPI_D1N | Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri |
| 12 | MIPI_D1P | Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri |
| 13 | GND | Güçlü Yer |
| 14 | MIPI_CLKN | Yüksek hızlı arabirim saat diferansiyel sinyali giriş pinleri/çıkış pinleri |
| 15 | MIPI_CLKP | Yüksek hızlı arabirim saat diferansiyel sinyali giriş pinleri/çıkış pinleri |
| 16 | GND | Güçlü Yer |
| 17 | MIPI_D2N | Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri |
| 18 | MIPI_D2P | Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri |
| 19 | GND | Güçlü Yer |
| 20 | MIPI_D3N | Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri |
| 21 | MIPI_D3P | Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri |
| 22 | GND | Güçlü Yer |
| 23-24 | NC | NC |
| 25 | GND | Güçlü Yer |
| 26-29 | NC | NC |
| 30 | GND | Güçlü Yer |
| 31-32 | LEDK | Arkaplan ışığı katot giriş terminalinin güç kaynağı |
| 33-38 | NC | NC |
| 39-40 | LEDA | Arka ışık anod giriş terminalinin güç kaynağı |

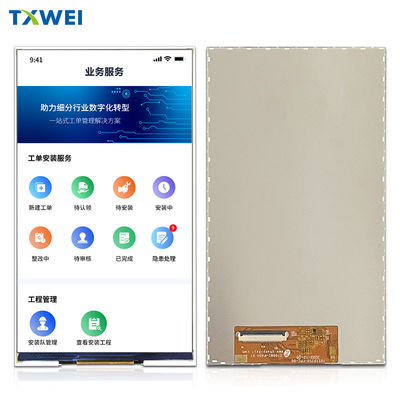

7 inç endüstriyel kalite TFT ekranı720*1280 Ürün Görüntüsü ile MIPI Arayüzü
Tian XianweiÇin merkezli TFT LCD ekran üreticisi.Tian Xianwei0,96 gibi boyutlarda küçük ve orta boyutlu TFT ekran modülleri arasında geniş bir ürün yelpazesi sunar.1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" ve 28" TFT (aktif alanın çapsal boyutu) vb.Bu web sitesinde listelenen 300'den fazla TFT standart modeli vardır; Ayrıca, neredeyse her öğe müşterilerin gereksinimlerini karşılamak için standart öğelerden türetmek için kabul edilebilir.
Tian XianweiTFT ekranları, standart TFT-LCD modülleri, IPS TFT, Yüksek parlaklıklı TFT LCD (güneş ışığı ile okunur ekran), kontrol panelleri olan TFT panelleri, Çubuk Tipi TFT,Geniş sıcaklıklı TFT LCDBu ekranlar peyzaj veya portre modlarını içerir.Tian XianweiTFT LCD ekranları, çeşitli çözünürlüklerde yanı sıra, dirençli ve projektif kapasitif (PCAP dokunmatik ekran) teknolojisinde dokunmatik ekran seçeneğinde mevcuttur.TFT ekran modüllerimizin çoğu MCU dahil olmak üzere birden fazla arabirime sahiptir., RGB, TTL, LVDS ve MIPI DSI.Tian XianweiTFT modülleri endüstriyel kontrol, kahve makinesi, tıbbi ekipman, POS sistemi, otomasyon, GPS navigatörü, beyaz mallar, enerji kontrolü, telekom,Tıbbi ekipmanlar vb..
Arama anahtar kelimesi: tft 7", 7 tft lcd, 7" tft lcd, 7 inç tft lcd, tft lcd 7, 7 tft ekran, 7" tft ekran, 7 inç tft ekran, tft ekran 7 inç, tft ekran 7", 7 inç tft lcd ekran,7 inçlik dokunmatik TFT, 7 inç TFT dokunmatik LCD ekranı, CTP ile 7 inç TFT, 7 inç CTP dokunmatik TFT, 7 inç TFT CTP dokunmatik LCD, 7 inç RGB LCD
